Montar un PCB Universal (25 / 31 paso)

Paso 25: Asamblea opcional: rúbrica de salida

Esta opción es para aquellos que no eligieron la "opción de NeoGeo convertidor '. En vez de soldar la salida del conector DB-15 directamente a la Junta, utilizaremos un conector IDC de 16 pines para conectar la salida del conector DB-15 con un cable de cinta. Esto le permitirá montar firmemente el conector de su memoria y poder desconectar cuando sea necesario.

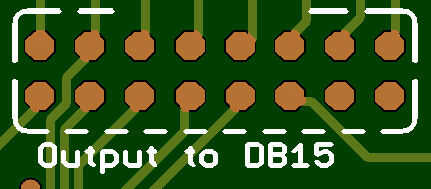

Tenga en cuenta que hay un error en la impresión de la pantalla de seda para esta parte. El cuadro que rodea la parte tiene un espacio abierto a donde la apertura en el encabezado debe debe. Se trata de backwords. Asegúrese de comprobar las siguientes imágenes y combinar la orientación antes de soldar.

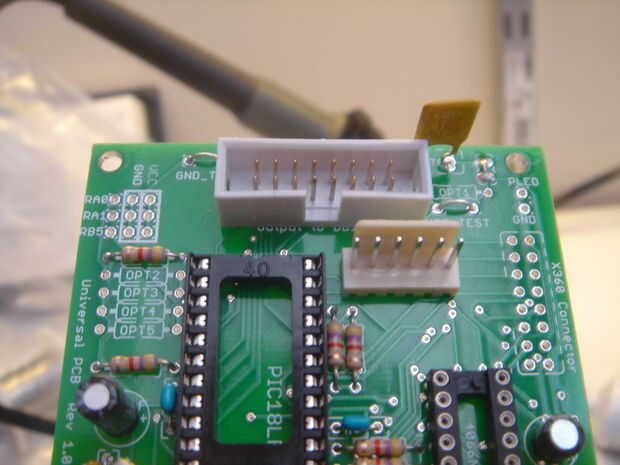

El jefe del 16 pin de IDC debe orientarse con la ranura clave poco hacia el centro del tablero.

Inserte el conector como lejos abajo en el tablero como sea posible en el lugar marcado salida DB-15. La soldadura de un pin de la esquina a la Junta y compruebe que está acostado. Si el conector necesita ajuste, derretir la soldadura y ajuste. La esquina opuesta de la soldadura y revise de nuevo. Una vez que el conector esté correctamente configurado, siga adelante y los otros 14 pines de soldadura.
