Montar un PCB Universal (18 / 31 paso)

Paso 18: Requiere montaje: condensadores electrolíticos

Condensadores electrolíticos, a diferencia de la cerámica que, tienen una polaridad. Cada pin se supone entrar en un orificio específico.

Condensadores electrolíticos de aluminio puede utilizan marcas para indicar cual de las dos patillas es el perno de 'negativo'. Esta marca suele ser una franja gris, a veces con flechas o menos símbolos señalando el pin. Condensadores electrolíticos de tantalio utilizan un signo + para marcar el pin positivo. Antes de colocar los condensadores electrolíticos, usted debe poder saber cual es el pin negativo. Que no es negativo, es positivo.

Las marcas en la serigrafía utilizan un 'signo más' para indicar que es positivo. Sí, el símbolo marca la pata positiva, mientras que el condensador sí mismo en los condensadores de aluminio marca la pata negativa. No sé por qué, simplemente es. Pero mirando el condensador le dirá que la pierna que es, y mirando el símbolo de la pantalla de seda le dirá que la pierna va donde. Sólo asegúrese de que el perno en el condensador marcado negativo no es la va en el orificio rotulado positivo y usted va a estar bien.

Las piernas son más bien juntos en el condensador, significando no ponga todo el camino, pero será aproximadamente de 1mm por encima de la Junta. Esto es normal. No lo fuerce.

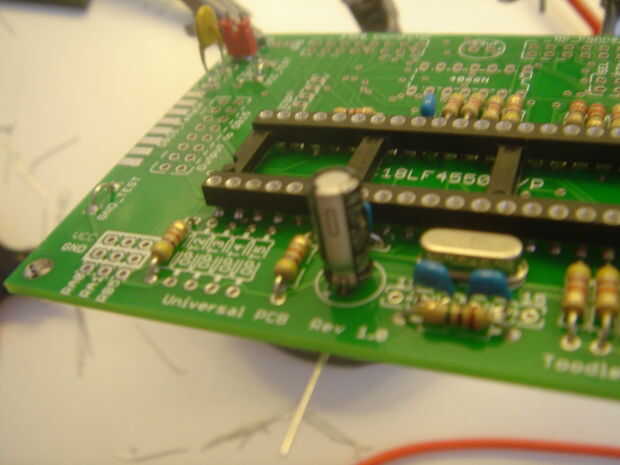

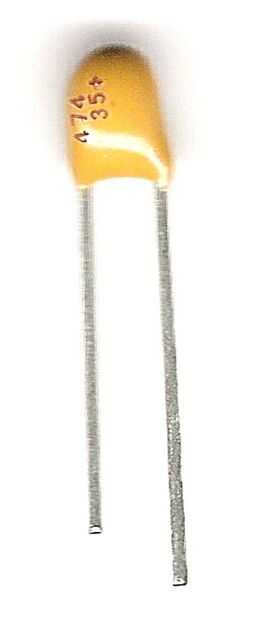

Comience con el condensador marcado .47uF. Para aquellos que conocen su sistema métrico, debe saber que.47 uF es igual a 470nF. Si tienes un capacitor de tantalio, verás las marcas de '474'. Lugar en los agujeros marcado con '470nF' al lado del cristal, doble comprobación que el pin negativo no está en el agujero marcado con un signo más en el tablero. Establecidas correctamente, doblar las patas para fijarla, soldadura y corte cualquier exceso de alambre.

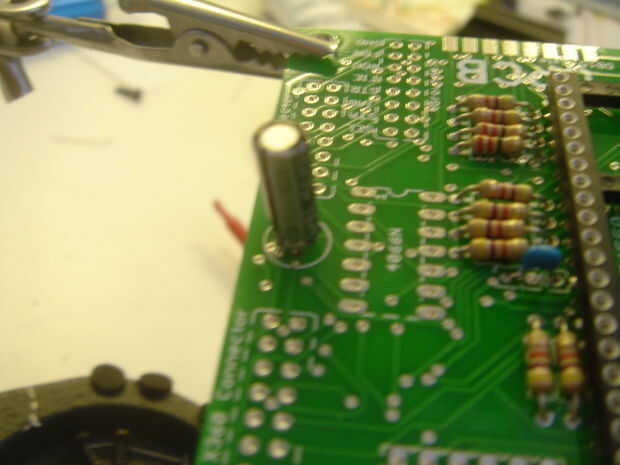

Condensador electrolítico está marcado '33uF' en el condensador y la serigrafía. Colocar en los agujeros marcados con '33uF' entre el X360 y conectador de la C.C. en el lado opuesto del tablero. Doble comprobación que el pin marcado negativo en el condensador no está en el conjunto marcado con un signo más en el tablero. Establecidas correctamente, doblar las patas para fijarla, soldadura y corte cualquier exceso de alambre.

A menos que tenga la capacidad de prueba de capacitancia, no hay una manera fácil de probar estas partes. Por favor, tómese su tiempo y les de la soldadura con cuidado.

Echa un vistazo en el trabajo que has hecho hasta ahora. La Junta todavía puede ver desnuda, pero acaban de finalizar todo el montaje necesario. Todo después de esto es simple cuestión de qué opciones que desea utilizar.
