Línea aérea portátil 8" Dobsonian telescopio (4 / 13 paso)

Paso 4: Rodamientos de altitud

Los rodamientos de altitud son los semicírculos redondeos (o círculos o medias lunas, dependiendo del diseño) en que el telescopio se mueve hacia arriba y hacia abajo (es decir, de altitud).  Cuanto mayor sea, mejor será el equilibrio.  Idealmente, el centro de los círculos (o en el centro sería si completaste los semicírculos a círculos completos) estaría en el centro de gravedad del alcance con todos los equipos ópticos (ocular, buscador, etc.) instalados.  Sin embargo, diferentes oculares tienen diferente peso, y con un alcance pequeño es difícil conseguir los rodamientos en el centro de gravedad.  Sobre todo, un ámbito pequeño va a ser Top-Heavy - extremo superior tendrá que inclinar hacia adelante.  Puede corregirlo añadiendo contrapesos a la caja del espejo o mediante la adición de los resortes.  O ambos, como veremos en el paso 11.

Si tienes un router, simplemente puede cortar sus rodamientos de altitud 14-16" de su material favorito de madera.  No tengo un router, al hacer esto.  Hay muchas fuentes para cortadas círculos de este tamaño.  Aquí son tres:

• Tiendas de hardware y hobby llevan círculos de madera en diferentes dimensiones.  Teniendo en cuenta cómo la luz es este telescopio, madera blanda debe estar bien--a terminarlo bien.
• Usted puede comprar una tabla de cortar de madera redonda en línea o en Ikea y cortar por la mitad.  Recuerdo que las tablas de cortar de Ikea son bastante baratos.
• Puedes ver si puedes conseguir un taburete barato o gratis o alguna otra pieza de los muebles con las dimensiones correctas en craigslist y cortar las patas.

Mi fuente fue más idiosincrásica.  Mi esposa tenía una caja de CD redonda, cuya parte superior e inferior fueron dos 3/8" círculos de partículas gruesas, 14.5" de diámetro.  Ella quería dar este lejos en craigslist o algo, por lo que reclamó.  Luego lija en un lado de cada uno de los dos círculos y pegado juntos (sujeción con un montón de ladrillos).  Luego tuve un círculo de madera aglomerada grueso 3/4".  Luego córtalo por la mitad, y tenía dos semicírculos.

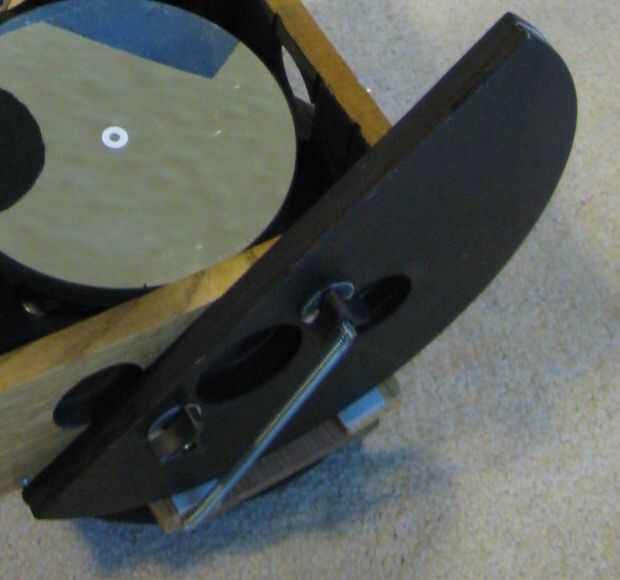

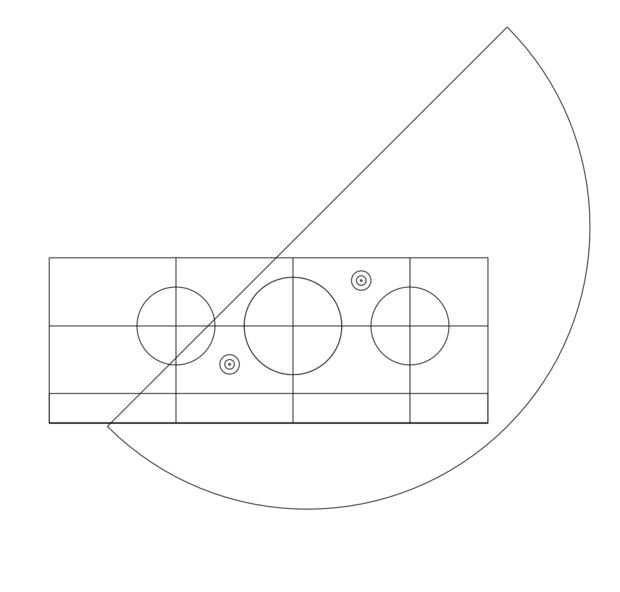

Finalmente corté más agujeros para que coincida con los orificios de ventilación en la caja del espejo (usando una impresión de la plantilla de Inkscape para alinearlos).  La altitud rodamientos de acople a la caja del espejo con las tuercas de orejas (y las arandelas de defensa) y los pernos de carruaje (las cabezas están en el interior de la caja del espejo).  Si trabajando con tableros de partículas o contrachapado, es muy importante usar algún tipo de revestimiento de madera en los recortes de crudo.  Utilicé una mezcla de Titebond II, agua y pintura negra de acrílico.

Por el momento ignore la primavera en el cuadro--que será discutido en el paso 11.  Y el tablero inferior es nuestro próximo paso.

Una palabra sobre mi uso de tablero de madera aglomerada.  Es ideal, pero es lo que yo tenía por ahí, y ha durado muy bien.  Debido a cómo modular este telescopio está, siempre puede reemplazar una parte si usted adquiere materiales de mejor calidad o el aumento de presupuesto.
