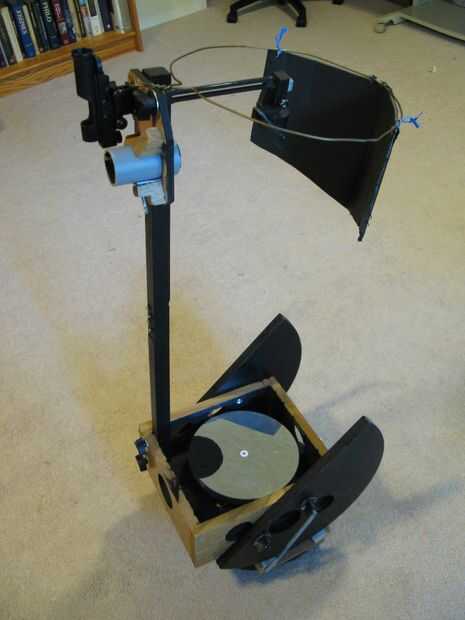

El alcance se ve gracioso. Tiene una caja cuadrada en ejes de balancín semicirculares en la parte inferior, entonces un solo puntal madera conduce a un tablero de enfoque de que allí sobresale un tallo de la mriror secundaria y una percha redondeado con una pantalla de luz. El diseño original usa dos puntales, pero uno es suficiente de este tamaño. Los telescopios realmente no necesitan tubos. Los tubos son allí para la celebración de los elementos ópticos en el lugar y guardando hacia fuera la luz, y ambas tareas se pueden lograr de otras maneras.

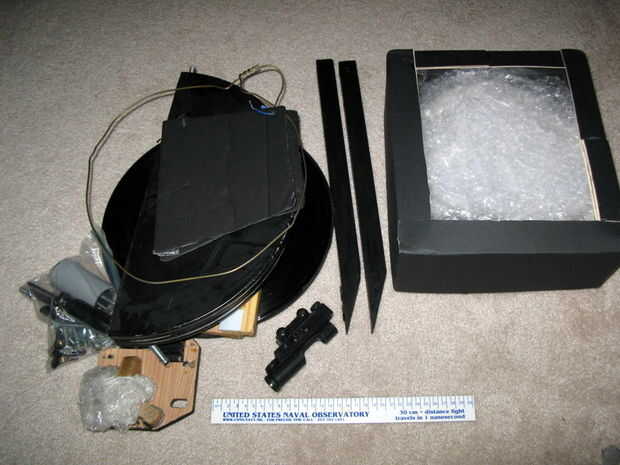

Después de disassemly, ninguna pieza es más de 16,5" de largo. La segunda foto muestra todas las partes de lectura para empacar. Originalmente planeado para que el telescopio de montar en la ubicación sin herramientas, pero terminó de relajación para permitir que un destornillador. Utilizando tornillos en algunos lugares peso reducido sobre las tuercas de mariposa grande que si no hubiera utilizado.
El telescopio no parece mucho, pero he tenido buenas vistas de la galaxia del remolino, la Nebulosa Dumbell, la nebulosa de América del norte, la Nebulosa del anillo y varios otros objetos del espacio profundo. Funciona en los planetas, también, aunque es mejor para la observación de espacio profundo de baja magnificación.
Originalmente planeaba usar un espejo 6" F/5, pero tengo un muy barato 8" espejo de F/4 con una grieta cerca de un borde. Resulta que las tensiones inducidas por el crack solamente seriamente distorsionado el espejo en un área, y hasta se desmayó. Eso explica el semicírculo oscuro junto a un lado del espejo. Hay detalles sangrientos de cómo probé el espejo aquí.
En el momento, mis conocimientos de carpintería fueron muy limitados. Las herramientas eléctricas que usé fueron:
- barato juego de Harbor Freight
- taladro eléctrico, con un conjunto de sierras y agujeros una 1.25" pala de bits
- Sierra de mesa de un amigo (que podría haber hecho los cortes con la sierra caladora y un buen disco en su lugar, como un Bosch Progressor U234X)
- Mini-router de un amigo para un agujero alargado, que también podría haber hecho con taladro y cola de rata el archivo (y podía haber tuve un agujero redondo con mejor medición).
También usé un colimador láser caseros para alinear espejos.
La óptica eran:
- 8" F/4 espejo astillado, compró por $39 en CloudyNights
- 1,83" espejo secundario, compró por US $9 en CloudyNights (uno de los extremos era un poco la vuelta, así que lo tachado)
- Buscador de punto rojo los ojos de Marte (también puede utilizar un buscador de punto rojo de Margarita de Walmart o Academia, especialmente con algunas modificaciones)
Otras piezas y suministros:
- tabla de madera y partículas de desecho
- un 14-16" círculo de madera/aglomerado/madera contrachapada, sobre 1/2" - 3/4" de espesor (ver más en el paso 4 para las fuentes)
- JB Weld
- Titebond II
- pegamento de silicona (el tipo más viejo y maloliente; el más reciente no maloliente se supone que no es tan bueno)
- Conducto de PVC de 1.25"
- los pernos de carruaje de 1/4-20, arandelas de defensa y unos frutos secos
- varios tornillos y tuercas
- 1/16 bondable PTFE (almacén Industrial y científico de amazon)
- varilla roscada de 1/4" y 3/16 barra cuadrada (muchas formas de hacerlo)
- un tornillo de mariposa
- algunos tornillos para madera
- siete 1/4-20 3-lóbulo femenino por-agujero perillas (almacén Industrial y científico de amazon)
- un vinilo (alrededor de un dólar en ebay)
- pintura acrílica negra plano
- una percha
- un tablero de la espuma
- cuatro lazos de alambre
- cinta para ductos
- etiqueta engomada del un cuaderno agujero reforzador
- dos resortes de extensión
- tres muelles de compresión fuerte (yo usé los resortes de válvula de motor de podadora).
Y si aún no tiene ningún telescopio, necesitará oculares. Te recomiendo para empezar con un 30 / 32mm Plossl y un Plossl de 10mm.
También sugiero que leas todos los pasos antes de hacer nada. No le estoy dando muchas dimensiones como a dependen de su espejo. Voy a suponer que usted sabe Cómo funciona un telescopio newtoniano.

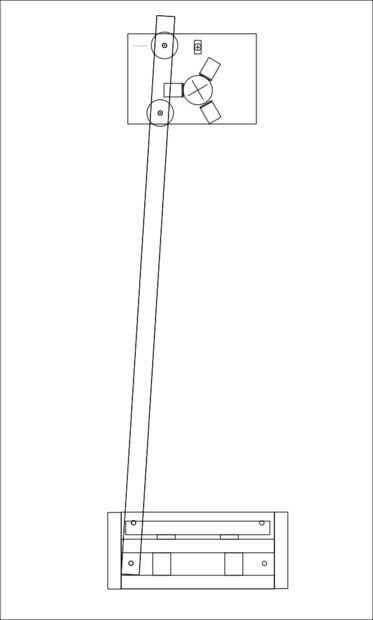

Actualización: Encontre mis dibujos de diseño y después editarlas ligeramente para mayor claridad y con la versión final, he publicado un par de ellos. Si desea que el SVG archivos que están fabricadas las imágenes, me avisan, pero ya que sus dimensiones van a ser diferente a la mía, que estás mejor hacer sus propios dibujos.
