Paso 9: colimar
Aquí es básicamente el tipo de procedimiento que seguir. Empezar montando el alcance todo, excepto para fijar el tallo secundario a la Junta de enfoque. Tenga en cuenta que normalmente si el ámbito está completamente montado, antes de observar sólo necesita hacer los pasos 6 y 7.
1. poner un derecho de reforzador de anillo en forma de dona en el centro del espejo principal. Es complicado conseguirla exactamente centrada. Una manera de hacerlo es dibujar un círculo del mismo tamaño como su espejo primario (el diámetro exterior, si está biselada) y marca su centro. (Si se lo dibujó con una brújula, el agujero es el centro. Si se imprime con un ordenador, asegúrese de que incluir Cruz o un punto en el centro en el dibujo.) Hacer un agujero en el centro sólo lo suficientemente grande como para un marcador de punta fina. Recortar el círculo. Alinee cuidadosamente la superficie del espejo (no rocen contra la superficie). Usando un marcador de punta fina, hacer un pequeño punto en el centro. Luego pegue un refuerzo anillo exactamente alrededor del punto. (Deberá seleccionar a través de los refuerzos de anillo para encontrar uno que no es desproporcionado). Esta parte del centro del espejo principal no se utiliza para observaciones astronómicas como la sombra del espejo secundario, que no está perdiendo ninguna abertura.
2. Ponga el tallo secundario en la posición media en el agujero alargado. Los resortes de tensión sobre los tornillos de colimación del espejo primario por aproximadamente 1/4".

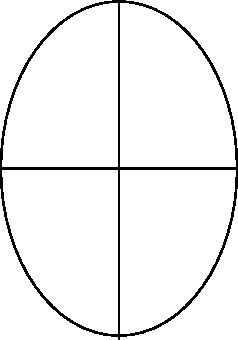

3. dibujar (por ejemplo, con Inkscape) y cortar un blanco de papel elíptica marca el centro del espejo secundario. (Algunas personas ponen un punto en el centro del espejo secundario. No me gusta dañar su superficie.) Te recomiendo los dos ejes del espejo de la marca Cruz. El objetivo en la foto es más complicado de lo que debería ser.
3. Coloque el láser en el tubo de enfoque y si tiene una ventana de visualización, punto de la ventana hacia abajo así que verá desde la parte inferior del telescopio. Activar el láser, teniendo cuidado de nunca brillo en los ojos de las personas.
4. Ajuste la inclinación del espejo secundario (puede que necesite Afloje levemente las tuercas de su montura y luego apriételos) hasta que el láser se centra en el centro del espejo principal.

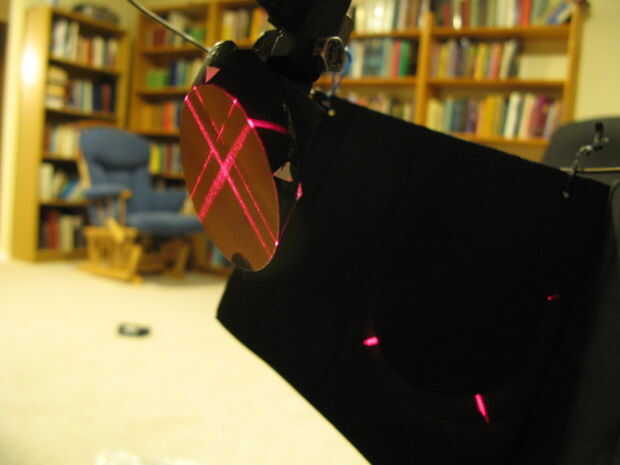

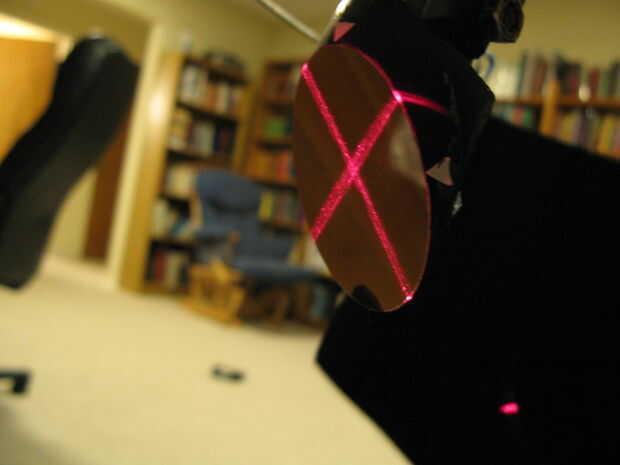

5. ahora usted necesita ajustar la altura del tallo espejo secundario. La forma más sencilla es pegar el blanco del papel del paso 3 en la parte delantera del espejo secundario con alguna cinta de papel (no poner cualquier cinta en la parte reflexiva y teniendo cuidado de no frotar el objetivo contra el espejo) y luego ajustar la altura del tallo hasta el láser golpea el centro del blanco. Sin embargo, si usted fuera de serie su secundaria del centro (en el paso 8 de este Instructable), debe hacerlo aquí: ir a la Página Web offset calculator , indique sus datos y dirá que lo fuera del centro para poner un punto (o, mejor, Cruz) en su objetivo. El punto va para arriba del centro geométrico de la blanco, donde hasta se mide con primario del telescopio del espejo horizontal y apuntando hacia arriba. Ajuste la altura del tallo (y si el agujero para el perno del tallo es lo suficientemente ancha, la posición horizontal, también) hasta que el láser golpea el centro de la Diana de papel o el punto offset. Luego, quitar el destino de papel y ajuste la inclinación un poco otra vez para volver a centrar la luz del láser sobre el espejo primario. Puedes instalarle otra vez el destino, y hacen algunos fino ajuste otra vez.

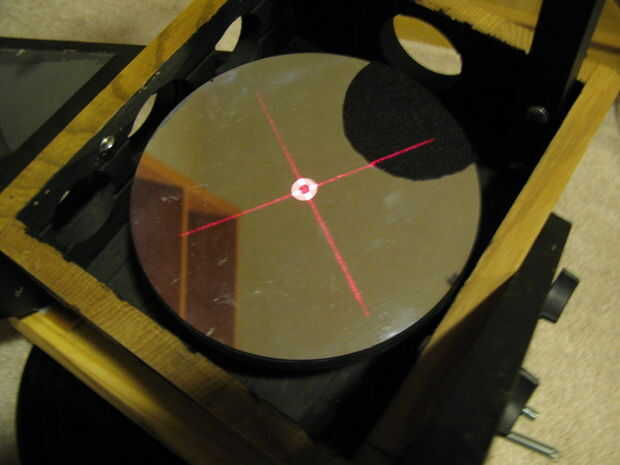

6. ahora usted necesita alinear la inclinación del espejo secundario. Poner al alcance de unos 60 grados respecto a la horizontal. Usted notará un cambio pequeño en donde la luz del láser llega a la primaria. Si el cambio es demasiado grande, su puntal o tallo no es lo suficientemente rígido y puede que necesite cambiar los materiales. (Me da un pequeño cambio que no parece afectar significativamente vistas). Reajuste el secundario hasta que una vez más el centro se ve afectado por el laser y ser lo más preciso posible. (Debe poder llegar cerca de la mitad una precisión milimétrica en ojo, ya que es fácil juzgar el centro de la dona por ojo). Ver la tercera foto (que muestra una cruz en lugar de punto láser colimador, como que todo lo tengo).
7. Ajuste las tuercas de mariposa en los tres tornillos de colimación hasta que el rayo láser se vuelve sobre sí mismo. La teoría es esta: la luz láser salga del laser, golpes el espejo secundario, rebotes del centro de la primaria y si todo se alinea a lo va detrás en sí mismo, llega a la secundaria y regresa al colimador. Si el colimador tiene una ventana de visualización, en perfecta alineación la luz del láser pasará por el agujero en el centro de la ventana de visualización.
La primera vez que es colimar, el rayo láser viene detrás del espejo primario puede ser hasta ahora que incluso no es golpear el secundario. Entonces ves la viga que golpea una pared o techo si trabaja en interiores. Ajuste primero hasta que golpea el espejo secundario. Ajuste más fino ahora depende del tipo de láser que tiene. Con un láser no deluxe que emite un punto, nos fijamos en el interior del mecanismo de enfoque (teniendo cuidado de no llegar la luz en el ojo del láser) donde la luz del láser se vuelve e intenta encontrar el punto rojo marca donde golpea el haz vuelve. Usted entonces ajusta la inclinación de la primaria con los tres pernos hasta los hits del punto donde sale el rayo. Con un lujo láser que emite un punto y tiene una ventana de visualización, primero intenta acercarse el punto rojo lo suficiente para aparecer en la ventana de visualización (inicialmente puede ver el punto en el interior de la Junta de enfoque, dicen), y luego ajustar para poner el punto en el centro del agujero en la ventana de visualización. Con un láser de Cruz, tienes varias opciones. Se puede alinear la devolución cruzada en la ventana de visualización (si tienes una ventana de visualización). O usted puede alinear los brazos de la devolución cruzada en las líneas de la Cruz saliente en el interior borde del tubo de enfoque. O si nos fijamos en la secundaria, puede ver tanto la Cruz entrante y la saliente de la Cruz o partes de ellos y puede alinear en una sola Cruz (fotos 4 y 5).
Hay métodos más sofisticados, como el uso de un láser de Barlowed o un autocolimador. Puede buscar el web para la colimación del telescopio newtoniano.
Nota: Puede encontrar que algunos ocular que tiene no llegan a un enfoque no importa que tan lejos en o cuanto que mueva el mecanismo de enfoque. A menudo puede utilizar los tornillos de colimación del espejo primario para solucionar este problema. Si el foco tiene que venir más en que puede, girar las tres tuercas de mariposa de perno de colimación para el espejo primario se mueve hacia arriba, hacia el mecanismo de enfoque, por un poco. Si el foco tiene que venir más lejos que puede, girar las tuercas de mariposa para el espejo primario se mueve hacia abajo, lejos el mecanismo de enfoque, por un poco. Por supuesto, después de debe volver a hacer los pasos 6 y 7.
