Paso 7: Junta de enfoque y enfoque
Este tablero de enfoque se hizo de 3/8"(o tal vez 5/16") tablero de partícula. Tiene un gran agujero perforado en el centro con un serrucho, un vaivén de enfoque unido a él y un agujero alargado para sujetar el tallo secundario (esto fue cortado con un mini router, pero uno podría simplemente perforar agujeros redondos para los extremos y solo presentar de una manera entre ellos). Puntal del telescopio de los tornillos de paso previo a la Junta y un buscador de punto rojo también se une a él.
Si tienes el dinero, puedes pasar la mayor parte de este paso e instalar un ligero mecanismo de enfoque, tales como la cinemática 1.25" Crayford helicoidal.

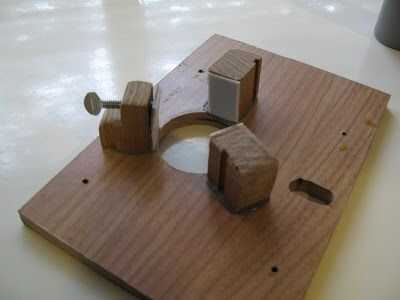

La forma de la Junta de enfoque cambiada en construcción. La forma más inicial (primera foto) fue para el diseño de dos puntales, y finalmente corté la Junta tan pequeño como podría hacer para ahorrar peso en la parte superior del telescopio después de cambiar a un diseño de un puntal.
Vamos a empezar con el mecanismo de enfoque. La idea es simple: hay un tubo de drenaje que se desliza entre los tres cojines PTFE, con uno de los botones con tensión ajustable. El tubo se tira suavemente hacia adelante y hacia atrás para enfocar con un poco de rotación que hace cosas aún más fácil.

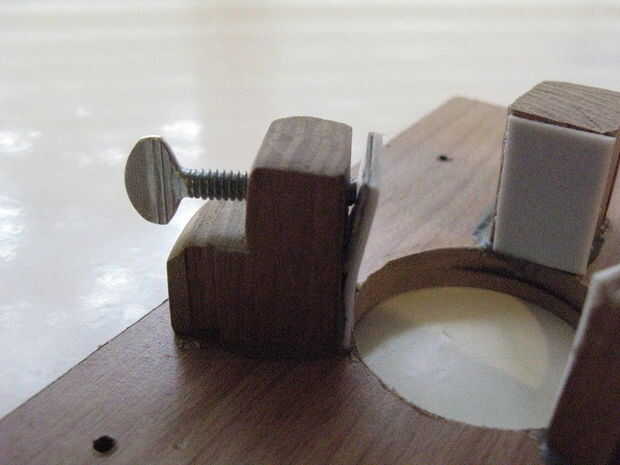

Primeros, corte tres postes de madera que se unen a la Junta de enfoque alrededor de un agujero lo suficientemente grande como para el tubo de drenaje. Pegamento bondable PTFE (con JB Weld o un pegamento) a dos de los puestos. El tercero es un poco más complicado - ver la segunda foto. Tomar un cuadrado fino de metal (creo que corté de una repuesto cubierta de ranura de tarjeta PC expansión) cerca de la mitad del tamaño de la cara del poste. Pegue a uno la mitad de un rectangular bondable PTFE almohadilla en el lado bondable (otra vez, JB Weld). Luego pegar la otra mitad de la almohadilla bondable PTFE la parte inferior la mitad del post, dejando la parte superior de la mitad del PTFE con el soporte metálico no pegado al poste. Luego poner un tornillo por correo (si la madera es bastante dura, puede acaba de poner hilo en la madera con el tornillo de mariposa, de lo contrario, utilizar o hacer un inserto roscado). El tornillo de mariposa empuja el metal, que empuja el PTFE atado contra el tubo de drenaje, y la tensión se ajusta de tal modo.
Por supuesto la ubicación de los tres puestos debe ser optimizado con el grueso del tubo de drenaje.
Colocar los postes para el mecanismo de enfoque Junta resultó duro-a. Eran muy difíciles de mantener en el lugar el tiempo suficiente para pegar. Y pegamento no fue suficiente--pegamento solo le tire con la capa superior de tablero de madera aglomerada. Por lo tanto, pegado temporalmente con un débil pegamento (puede haber sido un pegamento blanco de la escuela), entonces perforado en conexión tornillos para madera de la parte inferior y luego finalmente se retira el pegamento débil y JB los soldados en el lugar, con un grano muy abundante a su alrededor. Lamentablemente, no terminan como Plaza para el agujero como deseo, y tengo algunos bamboleo.

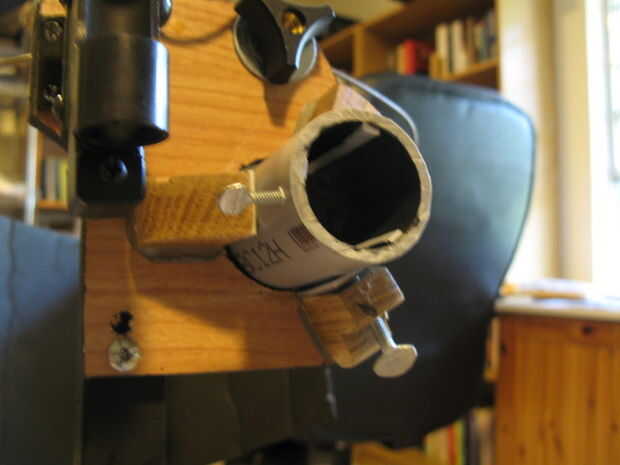

En la tercera foto, puede ver todo el conjunto.
El tubo de drenaje es de PVC. El tamaño del ocular con que esto significó trabajar es 1.25". Por desgracia, no pude encontrar ningún PVC la tubería con un diámetro interno de cierre suficiente para 1.25". Finalmente conseguí algunos conducto eléctrico con diámetro interno de 1,35" en la tienda de hardware. Muy barato--compré cerca de 12 pies por unos tres dólares, y había bastante sobrado en el par de pulgadas utiliza aquí para hacer un trípode para una montura binocular. Así que algo tenía que hacerse para salvar la distancia.
Ahora, todavía tenía la mayoría de los 1/16" bondable PTFE--más que los pequeños cuadrados que necesitaba para los cojines de montaje y enfoque de altacimutal. El diámetro interno del PVC fue unos 0,10" más ancha que el diámetro externo de los oculares. Tomé el PTFE y cortar algunos 1/4" ancho tiras, alrededor de dos pulgadas de longitud. Pegado dentro de mi tubo de dibujo prospectivo (JB Weld, necesita usted pedir?), espaciados a unos 120 grados. Usted debe ser capaz de ver en la tercera foto.
Todavía era demasiado ajustado para mi oculares. Tan sólo usé una lima plana para limar el PTFE.
He añadido un tornillo para la buena medida, pero realmente no es necesario. Todavía es un poco demasiado apretado. Es difícil de quitar un ocular sin cambiar el alcance (que también es una función del movimiento de altitud siendo demasiado fácil).
Finalmente, como en la tercera foto, un buscador de punto rojo consiguió adjunta. Y los tornillos de la Junta de enfoque en el puntal (Philips tornillos, con tuercas permanentemente JB soldado al otro lado de la costilla).
Sigo pensando en actualizar a una súper ligero mecanismo de enfoque Crayford helicoidal. Lastima que no puedo hacer uno yo mismo. (He hecho un Crayford helicoidal, pero era muy pesado).

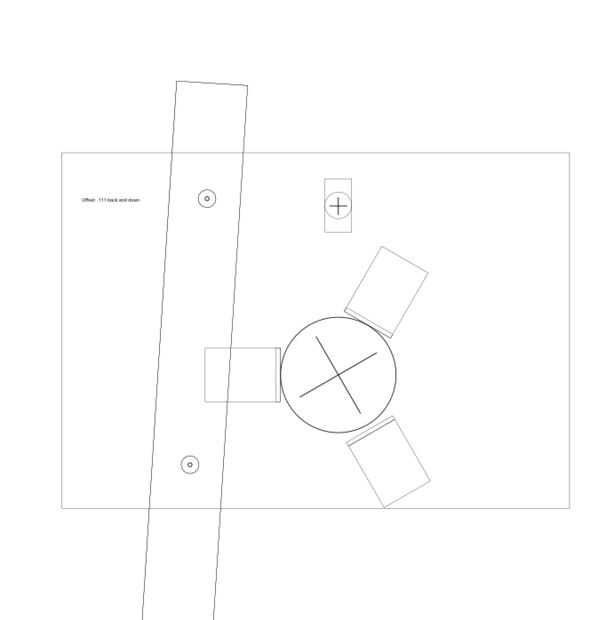

El dibujo es para el tamaño original. Finalmente corte todas las piezas innecesarias. Tenga en cuenta la superposición entre uno de los puestos de enfoque y el puntal, que es porque el puntal está en el interior de la Junta Directiva y el enfoque puesto en el exterior. El ángulo de la costilla en el dibujo es cuidadosamente establecido en base al dibujo completo de la caja del espejo, struts y cuadro de enfoque (consulte el paso 6).
