Paso 2: Celda del espejo primario
La idea detrás de este tipo de célula es muy sencilla. El espejo se pega con 1/4" espesor pastillas de cola de silicona (de espesor para aislar la expansión térmica del espejo de expansión térmica de la célula y así evitar estrés a la duplicación debido a la falta de coincidencia) a una pieza de madera. Esta pieza de madera tiene tres tornillos que sale al otro lado de la misma, hay ponen los resortes en los pernos entre la célula y el tablero inferior de la caja del espejo, y orificios para los tornillos se perforan en el tablero inferior. Finalmente, las tuercas de orejas se ponen en el tablero inferior y ajuste las tuercas de mariposa permite que el ángulo del espejo a ajustarse para la colimación.
Aquí están algunos detalles más. En primer lugar, pongo las dimensiones del espejo en Plop gráfica para calcular la óptima colocación de las almohadillas de pegamento de silicona. Normalmente para un espejo de este tamaño, uno utilizaría tres pastillas. Sin embargo, porque estaba usando un espejo dañado, yo quería más alivio de tensión para el vidrio, y lo usé seis. Básicamente, las almohadillas que todos consiguen igualmente espacian alrededor de un círculo, y Plop calcula cuánto del centro del espejo que pasa el círculo.
Dibujé el diseño de la celda, con todos los lugares de corte, con Inkscape. Suelen tener un dibujo, imprimirlo del tamaño correcto, cinta adhesiva a la madera y cortar y perforar a través de él--es más fácil que medir.
Adquirí tres resortes de válvulas de un motor de podadora muerto en un lugar de reparación cortacésped (sólo pedí al hombre si puede extraerlos y le $5). Son fuentes bastante grandes--aproximadamente 1" de diámetro. Se puede usar la compresión más pequeños resortes de Amazon industrial y científico almacenan, demasiado, pero me gusta estos. Mantienen el espejo muy sólidamente en su lugar.
Creo que cortar la placa de base rectangular de la caja del espejo con una sierra de mesa y combina el corte de la placa base con cortar los laterales de la caja (ver paso siguiente).

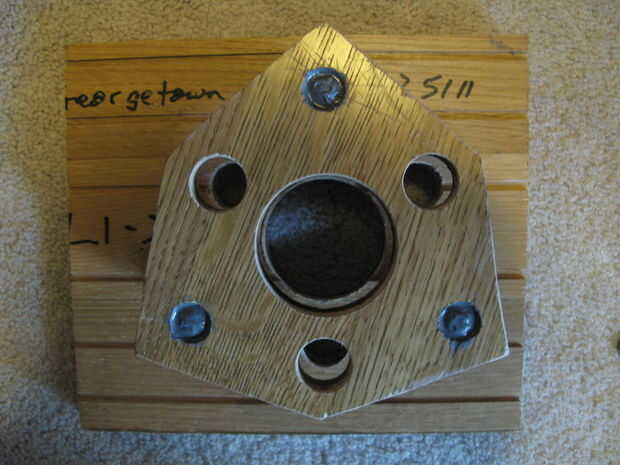

Utilicé una sierra de calar para cortar la célula en forma de hexágono (no regular) se muestra en la primera foto. La celda y el espejo tienen cuatro agujeros para la ventilación (uno quiere que el espejo se enfríe rápidamente): una grande en el centro (corte con una sierra), rodeada de tres agujeros de 1.25" en el exterior (broca o sierra de agujero). Estos orificios se alinean, para que el aire fresco llegue a través de los orificios del tablero inferior y de la célula, así como alrededor de la celda (que es más pequeña que el espejo).
Entre los tres 1.25" agujeros de ventilación en la célula, después de avellanar con la espada de 1.25" de bits, perforé 1/4" agujeros para los pernos de carruaje que se salen de la célula, a través de la célula y la placa de fondo de la caja de espejo.

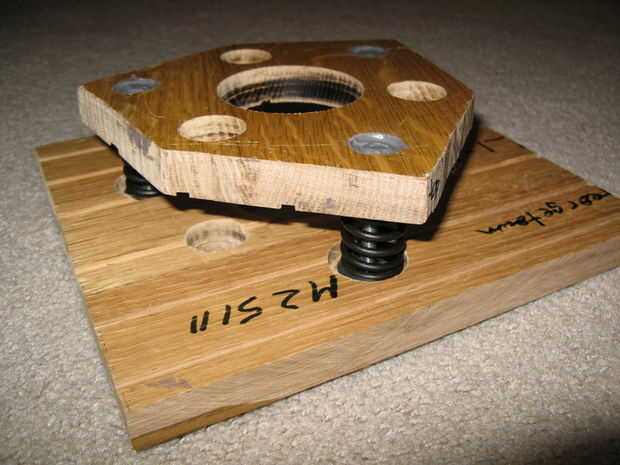

El avellanado se realiza en tres lugares: en la parte superior de la placa inferior y en la parte inferior lateral del espejo hexagonal de la célula para mantener los resortes en lugar como en la foto, y en la parte superior del espejo celular a las cabezas del carro pernos pulgadas (porque brocas de pala son guiados por su centro es una muy buena idea para avellanar antes de perforar los agujeros de 1/4".) Avellanar en ambos lados se debilita la célula, pero con la madera muy dura que estaba usando, yo no estaba preocupado.

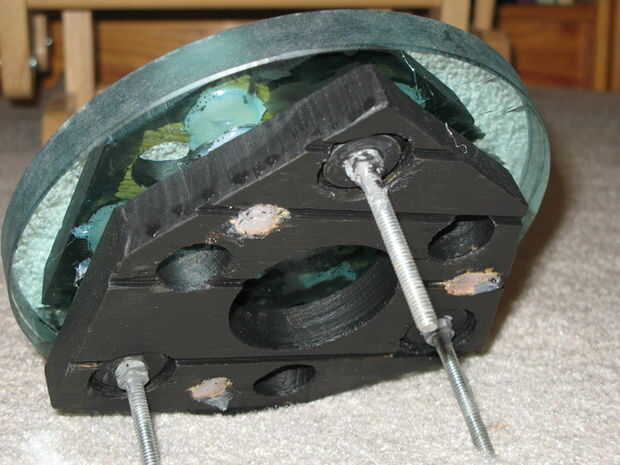

Entonces usé JB Weld para pegar tres pernos de carruaje en la celda del espejo, con las cabezas están cubiertas con JB Weld (círculos rellenos grises en algunas de las fotos). Los pernos de carruaje deben dimensionarse para que después de ir a través de la célula, luego tener los resortes sobre ellos y pasando luego por la placa inferior, es suficiente que se pega que te puede poner tuercas de mariposa en el extremo inferior. Es difícil mantener el transporte pernos apuntando recto--tuve que doblarlas un poco después el pegamento por lo que encajaría bien en la placa inferior.
Antes de pegar el espejo a la celda, podría ser una buena idea para terminar la madera de la celda a su gusto. La chatarra ya previamente fue acabado en un lado. Normalmente termina estos días utilizar una madera muy sencilla y barata: una mezcla 1:1 de Titebond II y el agua, en dos o tres capas (se seca lo suficiente a la arena en 30-60 minutos o menos), lija ligeramente después de cada capa. Puede dejar sin terminar la zona donde irá el pegamento de silicona, para que se pega a la madera en lugar de sacar posiblemente con el final.

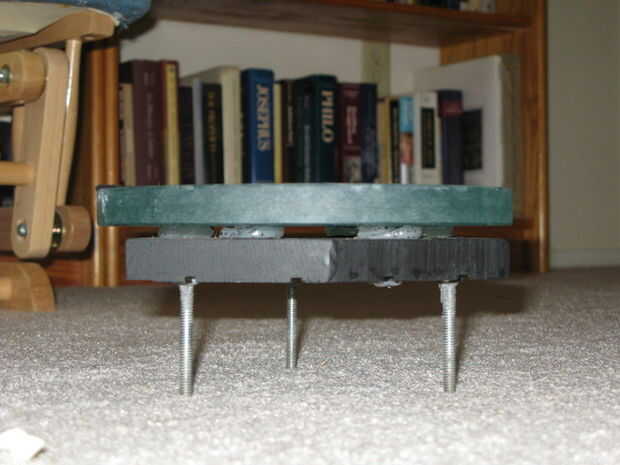

Para pegar el espejo a la celda, la idea es poner 1/2 gops gruesa de pegamento de silicona en la celda para que cuando es aplastados por el peso del espejo, se extenderá en 1" de ancho y 1/4" espesor discos (ver la foto de la vista de lado). Los montones fueron a la distancia correcta del centro (calculado por Plop) y fueron entre que los seis previamente agujeros perforaron en la célula (los tres orificios de ventilación de 1.25" y los tres 1/4" cabeza fresada carro agujeros de perno). Sin embargo, para seguridad adicional, taladré orificios 1/4" en la celda donde iría cada gob y hace que cada gob penetró a través del agujero y al otro lado de la célula. Mantener cada gob de separar de la célula. No hay ninguna preocupación similar sobre el lado del vidrio porque buena silicona (utiliza el pegamento de silicona transparente de olor estándar DAP; simplemente no utiliza la menos apestoso II de silicona ya que hay malos rumores acerca de) se adhieren muy bien al vidrio.
Mantener el espejo con el celular y los montones de espacio en 1/4" de espesor, inserte a los espaciadores. Creo que tenía algunos restos de madera para eso. Lápices también funcionaría. A continuación dejo durante unos dos días para el pegamento de silicona fijar bien, quitar a separadores tan pronto como la silicona tiene la suficiente rigidez que no distorsionen significativamente más.

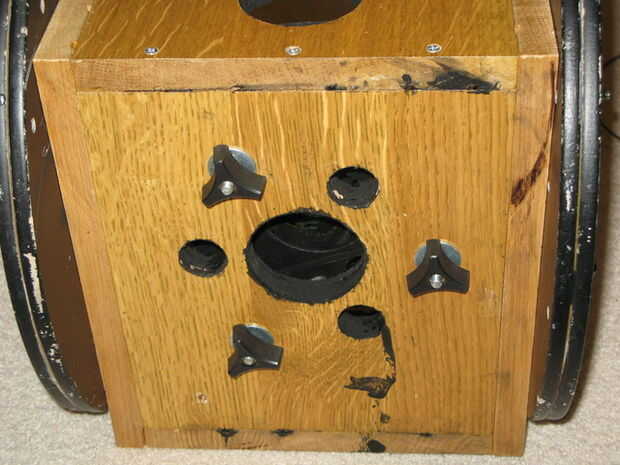

La última foto muestra la parte inferior de la caja del espejo terminado, con tres orificios de ventilación, así como las tuercas de mariposa agradable sobre el transporte pernos que se pega fuera de la caja. Hay, por supuesto, las arandelas de defensa entre las tuercas de mariposa y la madera.
Enhorabuena: ahora tienes una celda del espejo primario collimatable. Los pernos de carruaje de tres son los tornillos de colimación. Collimatability es central amateur diseño de telescopio newtoniano - usted puede hacer a todo tipo de cosas a tolerancias laxas y luego en el campo observación que aprieta todo ópticamente por colimación (véase paso 9).
