Línea aérea portátil 8" Dobsonian telescopio (5 / 13 paso)

Paso 5: Eje de balancín "caja"

Telescopios dobsonian montar en una "caja de eje de balancín".  Excepto que este diseño de muy bajo perfil tiene más un eje de balancín Junta que una caja.  Aquí es el diseño.  En la parte inferior hay un círculo de aglomerado grueso de 3/4 (negro, por lo que es difícil de ver en el disco de vinilo) un poco más grande que un disco de vinilo (es decir, poco más de 12").  Un círculo más delgado, decir 1/2", también estaría bien.  El círculo tiene un orificio perforado de 1/4" en el medio y un perno de carruaje subiendo a través de él (cabeza abajo).  El círculo está parado en tres patas (yo usé chatarra círculos de madera producidos por el serrucho al cortar otras cosas).  En la parte superior del círculo hay un disco de vinilo, con el perno de carruaje que a través de él.  Encima el disco de vinilo, hay el conjunto superior.

Consulte el paso anterior para las fuentes de círculos para el círculo de la parte inferior.  Ya que conseguir la redondez exacta no importa mucho para esto, solo es estético--cortar este círculo adjuntando un rompecabezas a un palo que sale de un pivote, colocar un trozo de tablero de madera aglomerada para el pivote y luego girando el tablero de madera aglomerada contra el rompecabezas.  La hoja que estaba usando era demasiado barata y el resultado no es que recto, pero es lo suficientemente bueno.

El conjunto superior es una pieza rectangular de aglomerado (madera contrachapada sería mejor, pero no tengo ninguna en el presupuesto), con dos piezas de 3/4" espesor madera blanda a los lados.  Entre el conjunto superior y el disco de vinilo, hay esponjas que bondable PTFE, pegado con JB Weld en la parte inferior del conjunto superior y montar a caballo en el disco de vinilo.  Este es el "rodamiento azimutal".

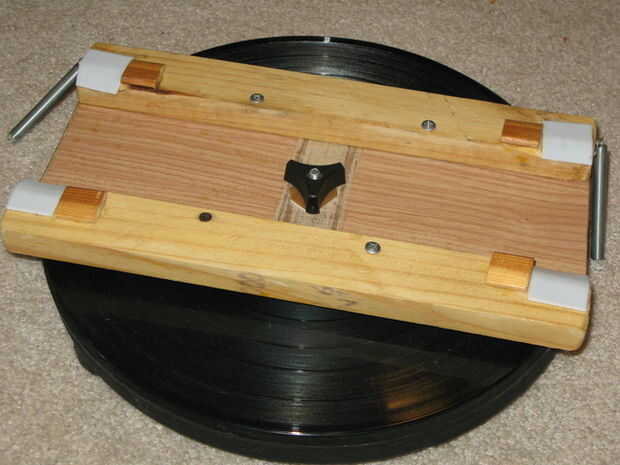

Los tableros de pino son en ángulo hacia adentro y bondable PTFE es pegado en por los rodamientos de altitud montar en (casillas blancas en la foto).  Hay paradas de madera para evitar que los rodamientos de altitud saltando, y en el medio hay una tuerca de mariposa en una arandela PTFE caseros para ajustar la tensión del acimut con.  Ignorar los resortes por ahora.

Son posibles muchas variaciones en este diseño.  Un tablero más amplio, con piezas laterales altos, permitiría a los rockeros que más, facilitando el equilibrio.  Sin embargo, disminuiría la portabilidad.

En algún momento, utilicé un serrucho para hacer tres agujeros en la parte inferior del círculo inferior para disminuir peso.  Espaciar los agujeros para que no afecten la resistencia de la Junta.
