LCS - 1M - completo, de bajo costo Hobby osciloscopio (26 / 30 paso)

Paso 26: Construir tu propio paso 11 - Firmware descargar gratis Download

Ahora es el momento para grabar el firmware de alcance en el microcontrolador. Afortunadamente el microcontrolador Picaxe no necesita cualquier programador de lujo - tiene un bootloader serial ya instalado, por lo que podemos descargar el firmware a través del cable serial.

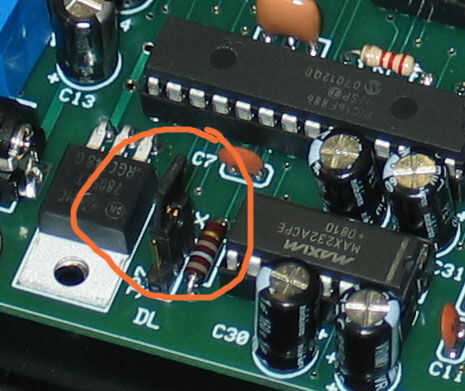

En primer lugar, establecer el puente (JP7, véase el cuadro) a la conexión de descarga, que está marcado con "DL". Tenga en cuenta que en la foto de arriba es no en la posición "DL", sino "TX", que se utiliza para el funcionamiento normal. Simplemente moverlo de allí para puentes el pasador de primero y segundo.

Conecte la alimentación a su osciloscopio.

Luego conecte el cable serial entre el osciloscopio y el PC.

Si no has hecho aún, ir a la página de descarga en la Página principal del osciloscopio y descargar el firmware de alcance así como el editor de programación. Abrir este último y cargar el archivo de firmware. En el menú "Opciones", seleccione "Picaxe 28 X 1" como el tipo de microcontrolador. También seleccionar el puerto COM correcto (COM1 si está utilizando el puerto serie real, pero puede ser cualquier cosa, si utilizas el cable convertidor de USB a serial). Puede comprobar si el software reconoce lo ámbitos microcontrolador presionando el botón "check firmware".

Ahora descargar el firmare por elegir "Ejecutar" de la barra de menú (o presione el botón "Ejecutar"). Una ventana de estado de descarga debe el pop y el informar sobre el progreso. Descarga tarda menos de un minuto.

Poco después de que haya terminado la descarga, indicador de alcance LED deberá encenderse. Esta es la señal que el microcontrolador ejecuta el firmware de alcance y es espera de comandos enviado a través del cable serial desde la PC.

Después de eso, JP7 mueva hacia atrás a la posición de "TX" (transmitir). El alcance está ahora listo para su uso.

En el PC, ejecutar el programa de alcance. Detectará automáticamente el alcance (como el número de puerto serie está entre COM1 y COM20).
