Bipolar interruptor paso a paso Motor conductor de TB6560 Microstepping

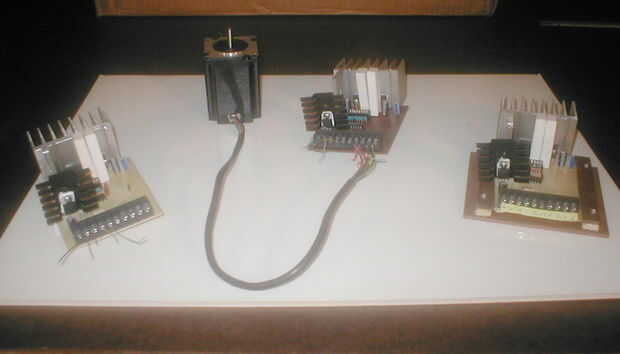

en este artículo describiré cómo he construido paso a paso controladores de motor para aproximadamente $10USD un pedazo. Se incluirán un esquema completo, diseño muestra y enlaces a vídeos de YouTube del conductor bajo reloj y ordenador de control.

Algunas especificaciones para el dispositivo:

  • 2,5 amperios por fase
  • Operación de 24V
  • velocidad sin carga superior a 2.500 RPM
  • modos de microstepping
  • recuento de piezas total baja por conductor
  • aislamiento óptico confiable

Si construyes estos controladores lo agradecería si dejan comentarios en la sección de comentarios para que todos nos podemos beneficiar de su experiencia.

Etiquetas: CNC, Controlador de motor paso a paso
