LCS - 1M - completo, de bajo costo Hobby osciloscopio (29 / 30 paso)

Paso 29: Modo del analizador de espectro y modo X-Y

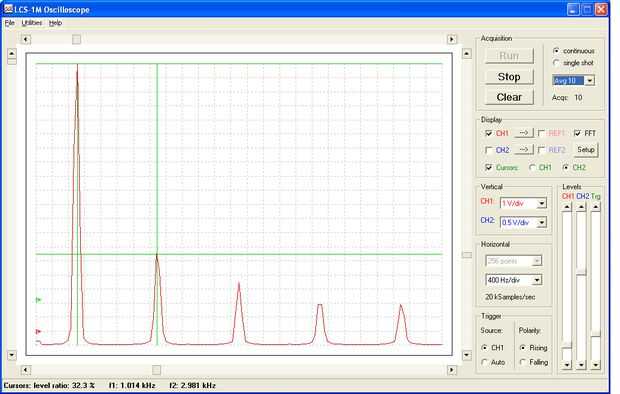

La imagen aquí muestra la misma forma de onda como la diapositiva anterior (CH1, onda cuadrada), pero ahora en la exhibición de la frecuencia en tiempo real. Gran encontrar resonancias y oscilaciones y analizar señales periódicas. Básicamente el ámbito de aplicación funciona como un analizador de espectro, sin hardware extra. La frecuencia de actualización es algo más lenta que en el modo normal debido al en tiempo real FFT (Fast Fourier transformación) el ordenador tiene que realizar después de cada adquisición. Puede mostrar la potencia o voltaje, escala lineal o logarítmico y utilizar varios métodos de filtro diferente (por ejemplo Hamming).

Basado en sugerencias de usuarios recientemente también se implementa un modo de visualización X-Y. En este modo, canal 1 proporciona la deflexión horizontal y 2 la desviación vertical. Este modo de visualización - conocida de osciloscopios de rayos catódicos clásico - proporciona una buena manera de ver p. ej.

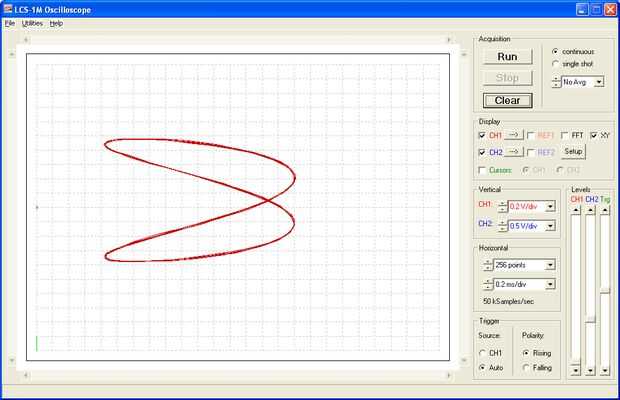

componentes reactivos como condensadores e inductores - un canal mirando el voltaje a través del componente, uno mirando a la corriente. O de la alimentación en dos ondas de diferente frecuencia y disfrutar de las parcelas resultantes de Lissajous. Es generalmente más fácil de establecer niveles, gatillo etc. en modo normal y después cambian en el modo X-Y. El registro de la muestra debe incluir al menos un período completo de la señal más lenta, un poco más es aún mejor. Una captura de pantalla de este modo se muestra a continuación (diagrama de Lissajous de la onda de seno dos, uno con el doble de la frecuencia de la otra).
