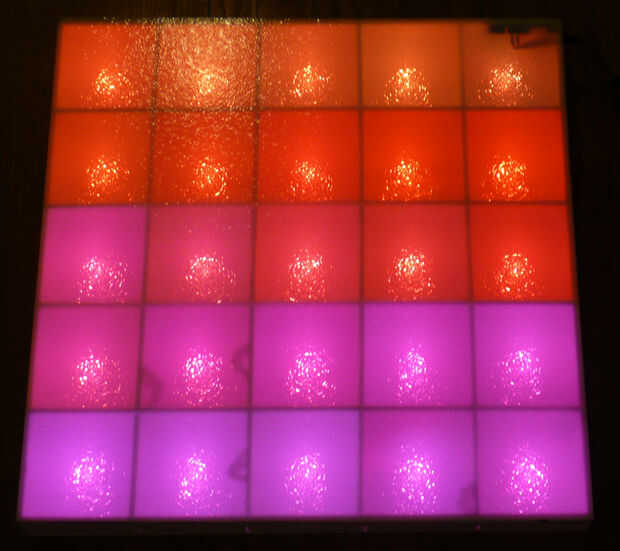

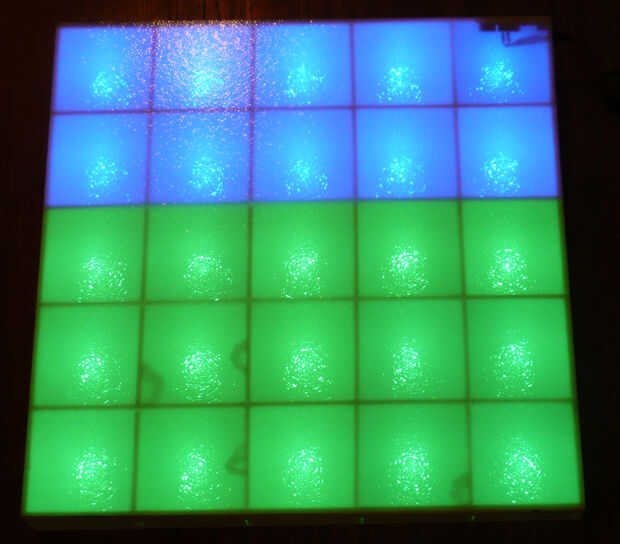

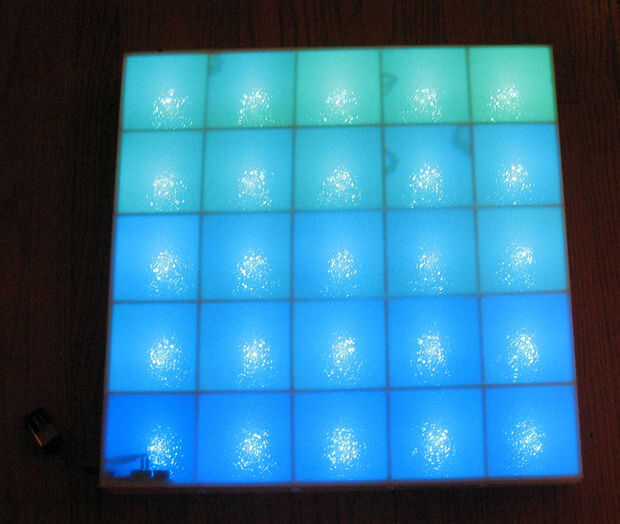

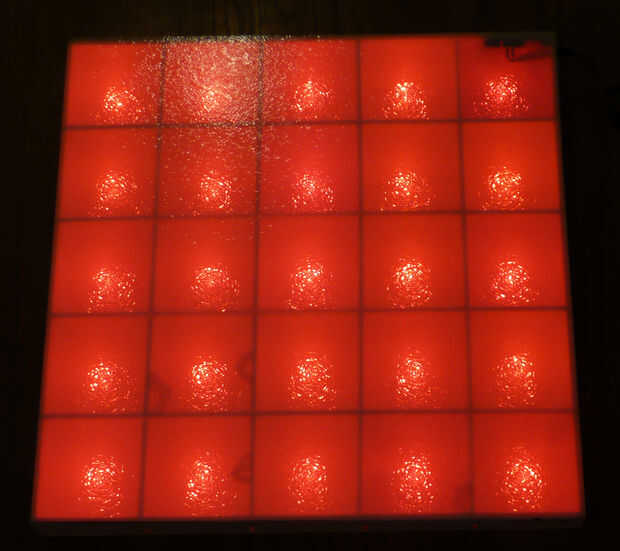

Este proyecto utiliza un par de hojas de la base de la espuma, una cubierta de luminaria fluorescente de la tienda local, un corte encima de la tira de LEDs WS2812b y un Arduino. Todo bastante barato si sabes donde conseguirlos (info más abajo).
Partes:

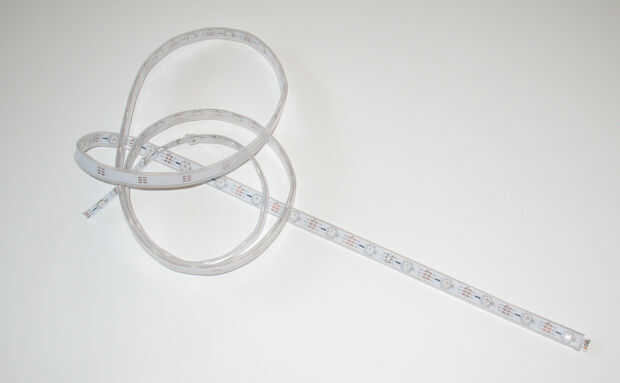

- LEDs - este proyecto utiliza 25 LEDs, y hay unas cuantas opciones aquí. Para éste, se utilizó una tira de LEDs WS2812b . Había 30 por metro en la franja de ordenado, que hace más fácil soldar ya que son más lejos aparte. Las tiras de 60/metro también funcionaría. El medidor de 144 no funcionaría ya que sólo tienen un conjunto de almohadillas de soldadura entre cada LED para que puedan ser tan cerca y para este proyecto, se suelda los cables entre todos ellos y necesita pastillas en ambos lados de la soldadura. También podría utilizar las hebras WS2801 basado en, y son típicamente precableados, haciendo aún más fácil el proyecto. Los otros Instructables los cubre bastante bien, por lo que éste no entraré en más detalle en los. Uso no resistente al agua o silicona con camisa (la chaqueta puede ser resbalada o cortar) tiras. Evitar el epoxi unos impermeables ya que tendrá que limpiar fuera de cada extremo de cada LED - factible, pero innecesario si usted pide la otra clase.
- Espuma de base - 2 hojas, 20 "x 30", como estos, aunque ese vínculo es 5 x más de lo necesario.
- Cubierta plástica - esto es de la tienda local y se utiliza para cubrir los focos fluorescentes. Se llama un panel de acrílico de la iluminación y el estilo de es cracked ice. Hay otras posibilidades aquí - lo principal es que hay suficiente helar para difundir la luz del LED. Puesto que los paneles de iluminación son cerca de 24 "x 48", puede hacer dos de estos proyectos con uno de ellos.

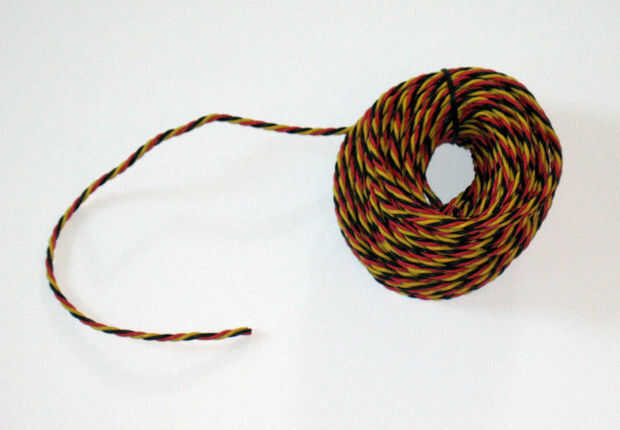

- WIRE - cada LED tiene los cables para conectar al siguiente uno tres alambres entre cada uno. Cable de servo hobby es agradable utilizar puesto que es ya tres cables y colores muy bien.
- Se hará un Arduino Uno . Arduinos clon son disponible para acerca de $10 cada uno - una clave para el objetivo de bajo coste de este proyecto. También hay versiones más pequeñas de Arduinos que también funcionaría bien para este proyecto en ese mismo rango de precios. Arduinos mayores funciona bien también.

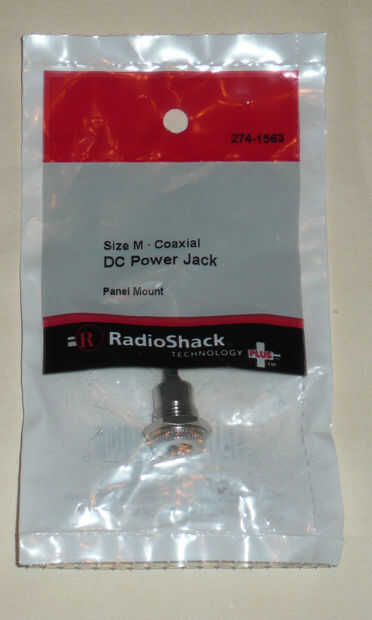

- Se recomienda - un conector de alimentación a 5 voltios al sistema. Usted puede usar el poder de Arduino y regulador si la mayoría de los LEDs no está en al mismo tiempo, pero si todos estarán en, el exteriores 5 voltios fuente evitar sobrecalentamiento del regulador de Arduino. Este jac coincidirá con su fuente de alimentación - para mí, era una identificación de 2,1 mm, jack de montaje de panel de 5,5 mm OD.
