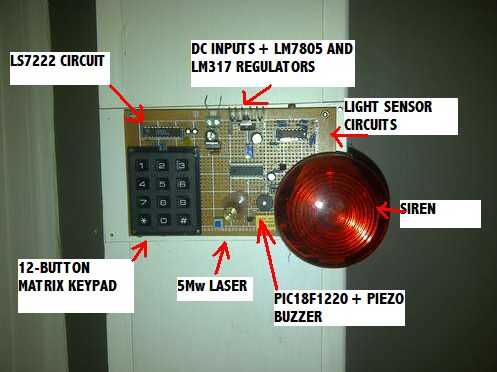

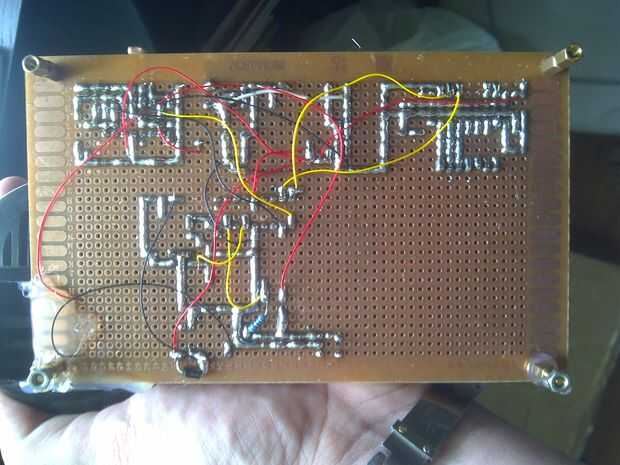

Paso 1: Características del dispositivo + demostración
1) un circuito de combinación de la cerradura que emplea la cerradura de combinación versátil de LS7222 IC. El código puede reprogramar con facilidad utilizando el teclado de la matriz. El mismo código se utiliza para armar y desarmar el sistema. Si alguien entra en un carácter incorrecto, la salida de tamper pulsos una advertencia al microprocesador e inicia la secuencia de alarma.
2) dos circuitos de detección de luz. Uno de ellos se dirige al techo e indica al microprocesador que hay suficiente luz en la habitación para el sistema funcione o no. Después de introducir el código de brazo en, el sistema espera la luz salir de la habitación antes de que se permite que el láser y comienza buscando un laser/manipulación/o desarmar código a introducir en el teclado. Revisa el diagrama de bloques del algoritmo de programa en el paso #9 para obtener más información. El segundo sensor ligero se utiliza para detectar el rayo láser.
3) la sirena épica muy alta con efecto estroboscópico LED. Esta sirena es activada por el microprocesador a través de un circuito del conductor. Cuando el programa de láser está habilitado, si alguien rompe el rayo que se se refleja en la puerta, la alarma se activa. Así, si alguien entra en un carácter incorrecto... ALARMA. Si la alarma suena, el usuario debe introducir en el código de armado/desarmado para deshabilitar el programa y ellos Restaurar sistema.
4) un laser rojo 5mW con una activación manual (botón) y un gatillo el controlador o software. Utilizamos el activar manual para alinear el láser a través de una serie de espejos y hacia el circuito de sensor de luz de detección láser. Una vez hemos hecho esto, apagar el láser y activar el sistema. A partir de ahí, el software dictará cuando el láser esté encendido o apagado. Vea el paso #6 (bloque electrónico del láser).
5) el microprocesador es un PIC18F1220 tecnologías Microchip. Toma las señales de los sensores de luz y de las cerraduras de combinación y emite señales al indicador zumbador piezo a bordo, la sirena y actúa para activar/desactivar el láser de 5mW.

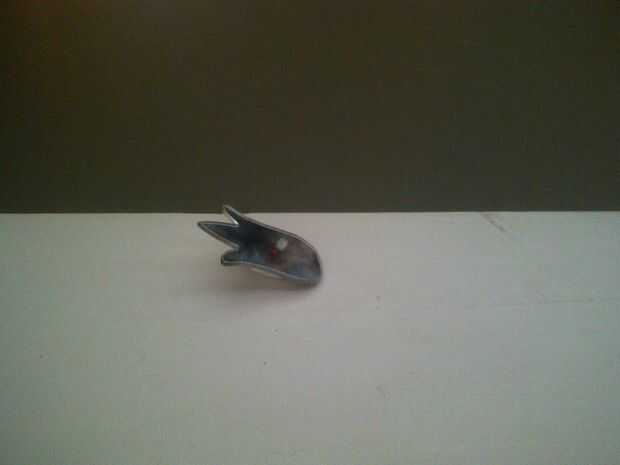

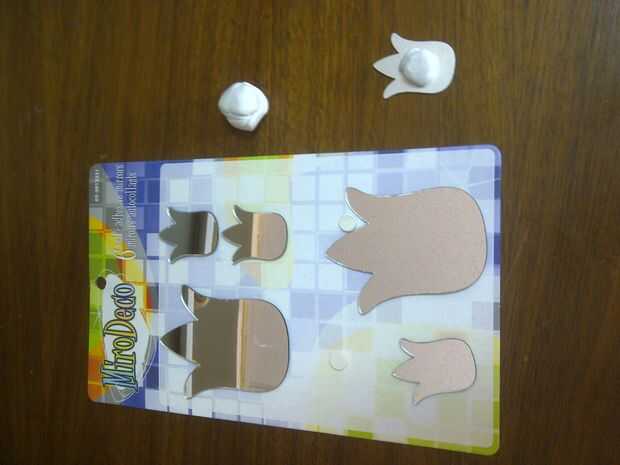

6) tenga en cuenta que he añadido en algunos divertidos extras en los EXTRAS de la sección, como emplear a un batería y cómo hacer un detector de láser extremadamente sensibles. Aquí está el primero de tres videos. Este video es la demostración de espejo. Ver paso 2 para la versión en video del resumen electrónico y paso #9 para arriba cerca de demostración con una discusión del algoritmo de programa.
