Paso 7: Bloque #5 el circuito controlador de sirena
Hurra! La sirena! Tan fuerte! Tan orgulloso!
.... Desafortunadamente, no inicialmente iba a configurarse de esta manera. Tuve que sacar un interruptor de láminas a bordo y simplemente usar lo positivo y negativo conduce a activar y desactivar la cosa. Al principio, sólo utiliza un transistor para conducir la sirena, pero encontre que los transistores que tenía en stock no hundirían suficiente corriente para conducir = (sin embargo, el transistor no pasó a la basura! No transistores fueron papelera en la elaboración de este sistema!

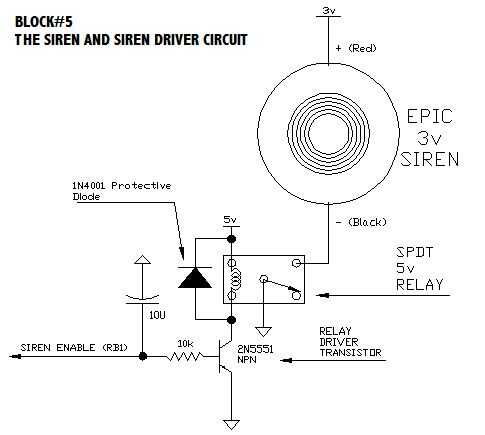

Usé el mismo transistor (transistor de NPN 2N5551 otro) para controlar un relé de 5v. Para aquellos de ustedes que no están familiarizados con relés, es aquí una lección muy corta. Aquí tenemos un relé de 5 pines Simple polo doble tiro . Dos pines están conectados internamente a través de una bobina de alambre. Cuando se aplica energía (5v) para la bobina de alambre, se crea un campo magnético dentro del relé y actúa para cambiar el pin común (que es el pin central conectado a la línea de tierra en el esquema) con el conector (normalmente abierto) del relé, que está conectado con el cable negativo (negro) de la sirena. El pin común es conectado al pin conectado normalmente, que no tenemos nada conectado a de forma predeterminada. Puesto que el cable positivo (rojo) está conectado a la fuente de 3v, tan pronto como se conecta el cable negativo a tierra, suena la sirena. El transistor actúa para fregadero de energía a través de la bobina del relé cuando el PIC18F1220 envía un pulso a la base. Cuando esto sucede, se crea el campo magnético, el relé de conmutación conectar el cable negativo de la sirena con el conector común del relé, que está conectado a tierra - completar el circuito y crear un infierno de una raqueta!
Tenemos un diodo 1N4004 protectora que se coloca a lo largo de la bobina (ánodo (+) a la fuente de 5v) y cátodo (-) al colector del transistor). Se trata de un componente de seguridad. Cuando se apaga el relé, el campo magnético producido en la bobina colapsa, lo que provoca un pico de voltaje muy rápido que puede dañar los transistores y ICs. Esta derivación de diodo protege los circuitos de este punto.
Hay una resistencia protectora de 10 k en la base del transistor y un condensador de 10uF entre la línea de señal (RB1) y la tierra. Esto actúa como si de un circuito de energía de reajuste en el sentido de que si este condensador no es aquí cuando usted encienda el dispositivo, puede haber un aumento rápido en la línea, que se activa el transistor, que activará el relé, que activará la sirena! Si fuera sólo por una fracción de segundo. Este condensador absorbe ese punto.
La sirena puede adquirirse aquí:
http://CGI.eBay.com/ws/eBayISAPI.dll?ViewItem&item=170625583199&ssPageName=STRK:mese:it
En el bloque final!
