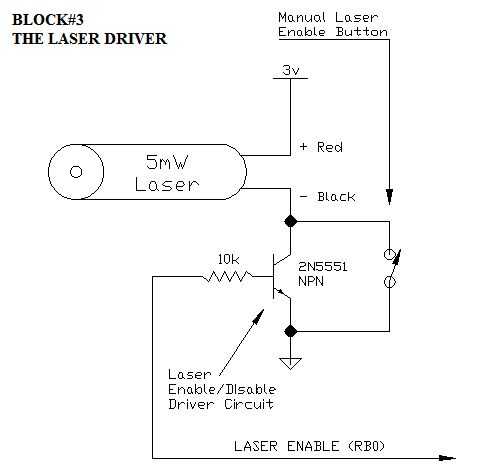

Paso 5: Bloque #3 el Driver de láser
![]()
![]()
![]()

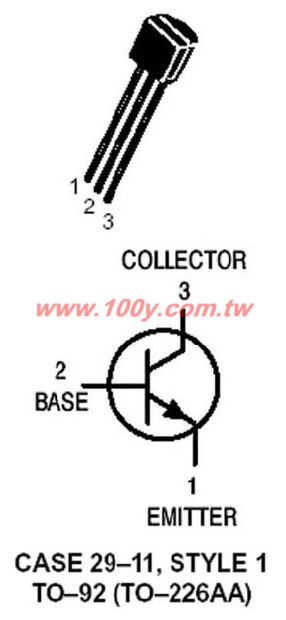

Ah, un paso muy simple! Se trata de un circuito práctico. Contamos con un láser de 5mW simple conectado a la fuente de 3v proporcionada por el LM317 (cable rojo), y el negativo (cable negro) está conectado a un interruptor de transistor a tierra. Cuando se aplica alimentación a la base de este transistor de NPN, transistor actúa para fregadero corriente del colector (conectado al cable negro) a través de para el emisor, que está conectado a la línea de tierra (completando el circuito). El PIC18F1220 salida que RB0 actúa para aplicar energía a la base del transistor a través de un resistor de k 10 protector cuando está activado el programa.
Sin embargo, puesto que quería usar espejos, es necesaria para poder encender el láser y apagar manualmente cuando no se está ejecutando el programa para que usted puede alinear los láseres a través del espejo al circuito detector de láser. El "Manual de activar botón Laser" actúa para hacerlo solo. hace exactamente lo que el transistor hace cuando se aplica alimentación a la base. Si se conecta el negativo (cable negro) al suelo.
El programa le dirá PIC18F1220 para encender este laser y apagado como los iniciados del programa y desactiva.
En el siguiente bloque.
