Paso 11: Extras

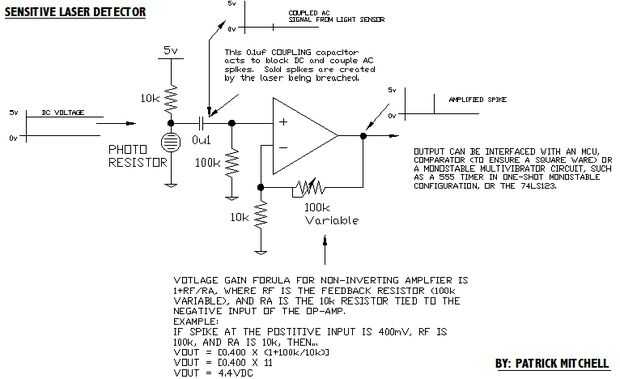

Si tuviera más tiempo, habría puesto un viejo diseño de mina a trabajar. Estaba en un poco de prisa, así que usé el diseño sensible menor. Verás, la mayoría circuitos de detección de láser puedes ver no son sensibles. Foto reóstatos, al tiempo que sensibles a los cambios de luz, no cambiará de (en este caso) 1k (luz) a 25k (oscuridad) tan rápido como puede. Probablemente podría swing tu brazo o por lo menos un dedo por el rayo láser sin la resistencia que gran parte de un cambio. El diseño a continuación, mientras que un poco más complicado, es extremadamente sensible, y lo diseñado hace aproximadamente un año para un cliente que quería detectar su swing de golf.
Si lees los subtítulos, debe poder entender el circuito hacia fuera, pero te recorren le relativamente rápidamente.
1) a partir de la fotorresistencia. No nos importa el aspecto de divisor de tensión de este circuito de sensor de luz. Si pulso de un láser en la fotorresistencia a una frecuencia alta, digo 40.000 + Hz, entonces usted va a no ver ningún cambio de DC en la línea. La fotorresistencia no puede cambiar la resistencia que rápido. Así que ¿qué pasa si tenemos un intruso muy rápido que es capaz de hacer pivotar un brazo o un dedo del laser? ¿Qué pasa si hemos querido intruso romper rápidamente el láser? Esto es lo que tenemos aquí.
2) tenemos un acoplamiento entre la fotorresistencia y la entrada positiva del amplificador operacional del condensador de 0.1uf. Este bloques de condensadores todo el voltaje DC desde el lado del divisor de tensión (+) entrada y llevar a cabo AC. Cuando el intruso rompe el haz lentamente o rápidamente, se acopla una muy pequeña señal AC del lado foto resistor, (+) a la entrada del amplificador operacional.
3) la no inversión configuración del amplificador operacional (LM324) requiere un resistor de pull-down de alta resistencia en el (+) entrada de este amplificador para trabajar, y una serie de resistencias en el (-) y tierra y entre la entrada (-) y la salida. Estos dos resistores determinan la ganancia de voltaje del amplificador.
***
Voltaje x ganancia de voltaje de entrada = voltaje de salida
Si VIN = 200mV y el voltaje de ganancia es 5, entonces VOUT = (0, 200 x 5) = 1v.
***
La fórmula que determina la ganancia de voltaje en un amplificador no invertir es (1 + RF/RA)
En este caso, RA es la resistencia de 10 k entre la entrada (-) y tierra y RF es la resistencia de retroalimentación, que es la resistencia variable de 100 k entre la entrada (-) y la salida. RF es una resistencia variable que se puede variar la ganancia. En este caso, la ganancia máxima es [1+(100k/10k)], que es 11.
4) podemos amplificar ese punto y pase a través de un circuito comparador que podemos convertirlo en una onda de cuadrado perfecto, que sería genial para los dispositivos digitales. Podríamos utilizar la espiga amplificada para activar un circuito de monoestable multivibrator, como un temporizador 555 en monoestable de una tienda, o tal vez un 74LS123, que convertiría la espiga en un pulso que tiene una duración variable, basada en una combinación externa de un resistor y un condensador, o nos podríamos interfaz la espiga con un microcontrolador muy rápido si queríamos. Si desea ver este circuito en acción, aquí hay un video que creé sobre hace un año cuando diseñado inicialmente. Saltar a la 1:50 así que no tienes que oírme blab en!
Aquí están algunos otros láser relacionados con circuitos que he jugado, si te interesa:
http://www.youtube.com/watch?v=lArT7xHBJGE&feature=related
http://www.youtube.com/watch?v=jVPLIX5G55o
LA BATERÍA DE RESERVA

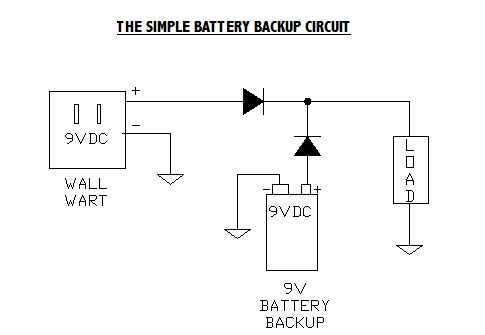

Por último, el circuito de respaldo de batería. Si tuviera más tiempo, habría utilizado una batería de respaldo en este circuito. Esto impediría la el LS7222 de perder poder y va a por defecto las calibraciones de código debe salir la energía. También evitaría que el sistema sea desarmado un intruso tenga alambre tijeras! Voy a darle una breve descripción de este circuito. Como se puede ver, tenemos un transformador de pared que es salida 9-10v, y una batería de 9v, que es la salida 9v. Contamos con un diodo de bloqueo que actúa para bloquear el voltaje desde el puerto de la batería (+) entrada por el puerto de pared transformador (+), y otro bloqueando la (+) voltaje del transformador de entrar en el puerto de la batería (+) de la pared. La tensión dominante potencia la carga. Cuando el dominante fuente muere (el transformador está desconectado), la batería asume el control, y la carga será ninguno el más sabio. Si desea mantener el circuito de respaldo de batería en sólo en determinados momentos, podría agregar un interruptor entre el puerto de positivo (+) de la batería y el ánodo del diodo.
Para reiterar, los diodos crean paredes direccionales protege de poder entrar en ellos de la fuente de enfrente, pero que para que poder llegar a la carga de ambas fuentes en todo momento. Tenga en cuenta que los diodos tendrá una caída de tensión sobre 700mV a 1.4v, dependiendo de que los diodos se utiliza.
