La construcción del circuito práctico con tira Junta (8 / 14 paso)

Paso 8: Equipo de prueba

Una vez más un tema que puede exigir bolsillos sin fondo para el retorno mínimo.

Sólo tienes que ver Dave Jones en EEVBlog 'distancia bleather' sobre el tema de DMMs es un tema enorme y caro y al parecer es mucha pasión.

Poseo algunos DMMs (fotos de arriba);

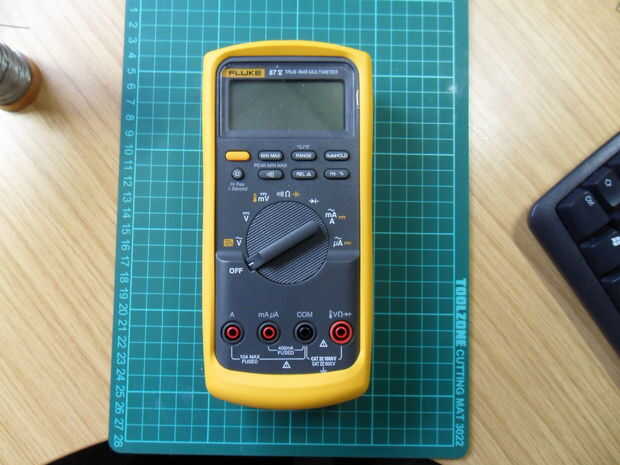

  1. 1 de Fluke 87 v: DMM muy buena y precisa. (caro)

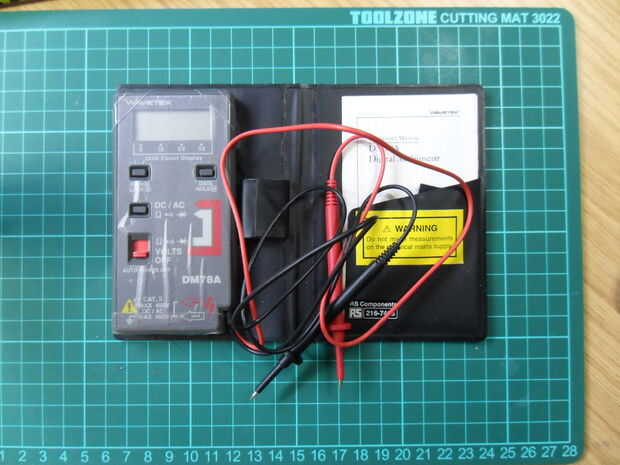

  2. 1 de Wavetek DM78A: DMM poco gran de prototipos, incluso tiene indicación de rango análogo. Sólo lee voltios y ohmios (menos caros)

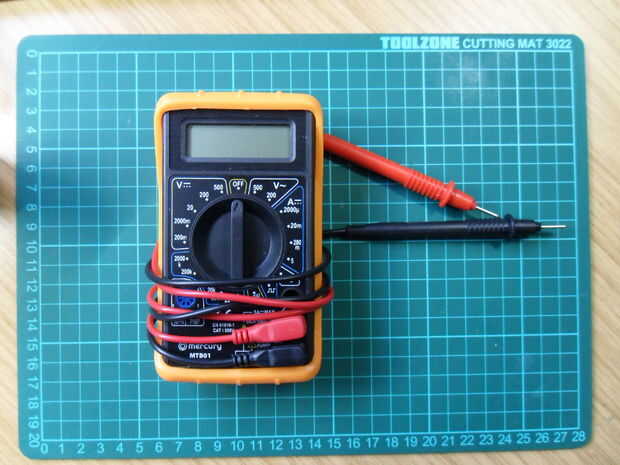

  3. 3 de MTB01 de mercurio: comprar como mucho trabajo de Ebay. Utilizado para dar una indicación de V o I. (más barato)

Generalmente uso el Wavetek, como su pequeño, práctico y sobre todo quiero comprobar voltaje y continuidad. Para que quede bien el proyecto de ley.

Francamente este Instructable es inclinado a los amantes de la electrónica sin experiencia, podemos prescindir de todo el esnobismo que rodea los instrumentos de medición y una visión pragmática.

Si estás en un presupuesto limitado y apenas comienza a incursionar con la electrónica no puede ir mal con la opción 3. Teniendo en cuenta, la mayoría del tiempo usted será generalmente comprobación de tensión, resistencia o prueba de continuidad.

.

Sin embargo, algunos puntos debe tener en cuenta si purhcase un multímetro barato.

  1. Nunca lo use para alimentación. Invariablemente carecen de la necesaria protección de entrada. Yo las he visto explotar cuando se utiliza para comprobar la red de UK (240VRMS después de haber seleccionado inadvertidamente la gama actual. Recuerda que sólo te dan un par de ojos!
  2. Siempre Asegúrese de tener el rango correcto seleccionado 'Antes de' fijar las puntas de prueba.
  3. No siempre creen que el valor es leído es exacto. Después de todo es un medidor de barato.
  4. Conseguir un medidor con la comprobación de continuidad audible. Así que no necesita mirar la pantalla al revisar su trabajo.
