La construcción del circuito práctico con tira Junta (6 / 14 paso)

Paso 6: Herramientas de mano

Cuando fabricación Veroboard diseños que he podido salir con el siguiente conjunto mínimo de herramientas;

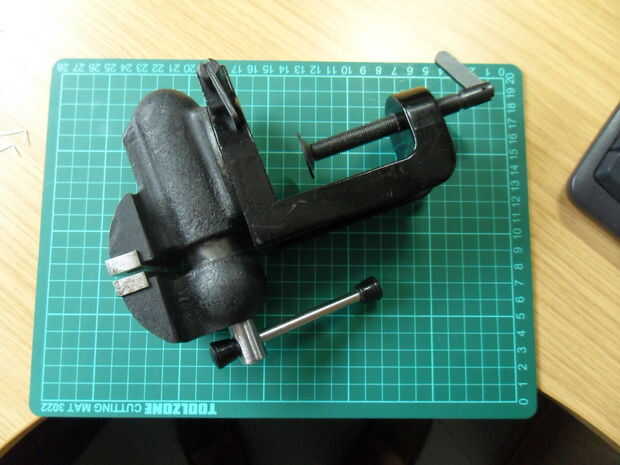

1. Vicio de buena calidad: una tercera mano para soldar y puede utilizarse para ayudar a romper el Veroboards después de anotar con bisturí. También puede agarrar la Veroboard y remodelación con el archivo de aguja redonda.

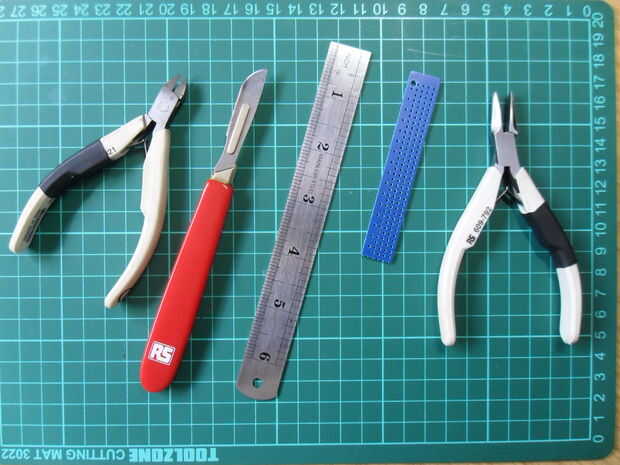

2. Descarga corta tijeras: utilizado para cortar conductores largos, corte de cables de enlace a tamaño etc.
3. Bisturí de buena calidad (preferiblemente uno que puede tomar una hoja curva tipo 21 - Swann Morton): utilizado para anotar la Veroboard antes de romperse y corte muy exacto de las pistas de cobre.
4. Regla de metal pequeña (o recta de metal duro): utilizado para la medición y un borde recto al cortar la Veroboard.
5. Enlace formación herramienta (casera): utilizado por lo que dice en la lata.
6. Plano embotado o punto de alicates: multiuso, formando enlace los alambres y los cables de componente, manteniendo los componentes durante la soldadura etc..

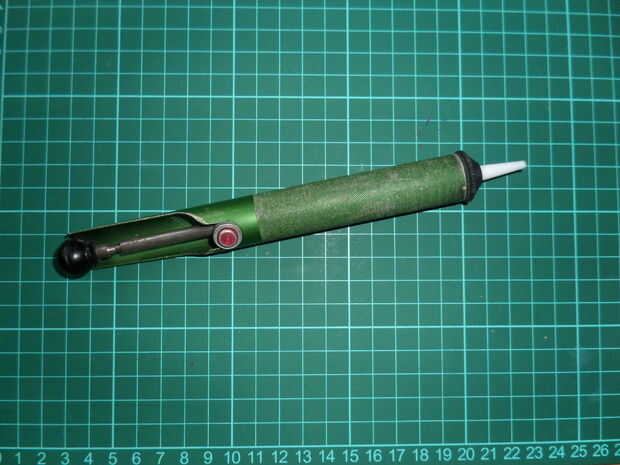

7. Lechón de la soldadura de buena calidad: utilizados durante el proceso de desoldar

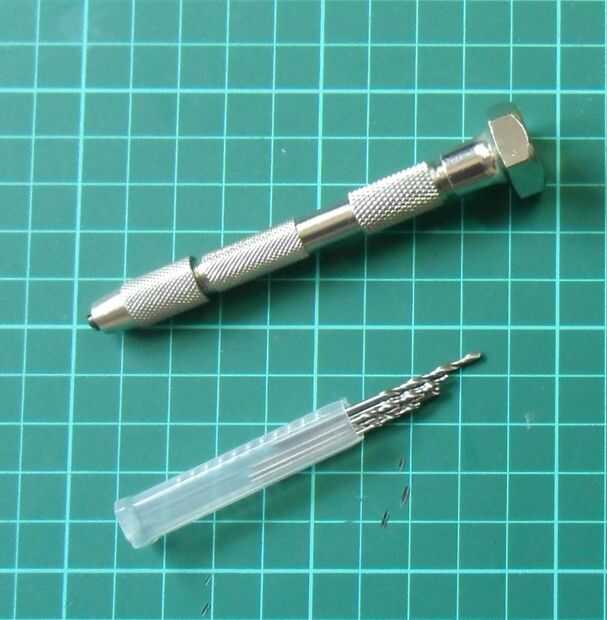

8. Vicio de PIN: utilizado para ensanchar los agujeros de la Veroboard

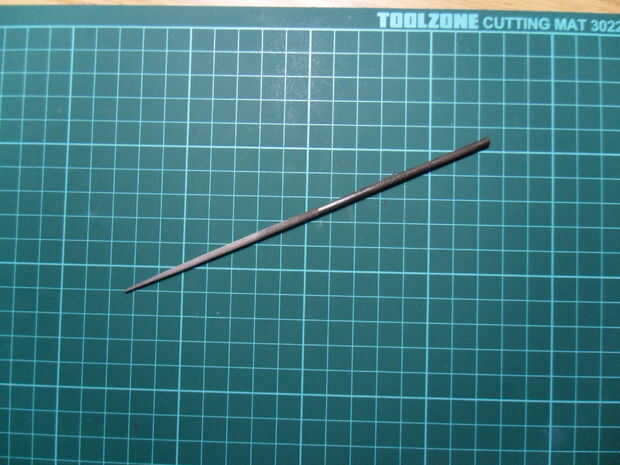

9. Ronda archivo de aguja: utilizados para dar forma, sujeta con Veroboard

.

.

Nota : Estoy suponiendo a diferencia mía, su visión es buena y no requiere corrección para estos tipos de tareas.
