La construcción del circuito práctico con tira Junta (10 / 14 paso)

Paso 10: Se reúnen componentes y diseño de la placa

Derecha, así que ahora tienes un circuito probado diseño y ha seleccionado los componentes de su tiempo para transferir el diseño a la Veroboard.

Edificio

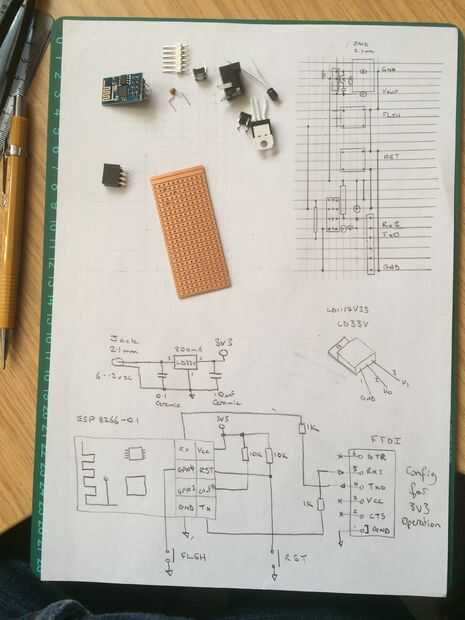

Se reúnen los componentes, ponen hacia fuera para tener una idea de cómo son las cosas grandes y cómo encajan relativa a cada uno al otro o sería como para montar (que tenga restricciones de caja necesita cuenta para o los agujeros de montaje para añadir).

Transfiero mis diseños de circuito mirando desde la parte superior de la Veroboard 'a través de él'. Lo que quiero decir con esto es que visualizar la Veroboard como transparente y ver las pistas de cobre corriendo de izquierda a derecha.

Usando papel, 'lápiz' (así que usted puede borrar sus errores) y una regla, dibuja una serie de líneas paralelas gruesas corriendo de izquierda a derecha en la página y dibujar en un conjunto de top de líneas paralelas verticales más a fondo.

Las líneas gruesas representan las tachuelas cobre por debajo y más claras líneas solamente allí por lo que se pueden visualizar las perforaciones. Te puedes perder de las líneas verticales si desea, pero garantizo terminará por hacer las cosas en el lugar equivocado cuando se llega a montar la Junta, son brillantes para ayudar a alinear sus componentes.

Puede utilizar papel cuadriculado para esto pero no tan bueno como es descrito como las líneas verticales se necesitan realmente ser más ligero de lo contrario confunde el ojo.

Dibujar en los orificios de montaje necesario para que usted inmediatamente puede tener en cuenta áreas en la placa donde no se permite la ubicación de enrutamiento o componente.

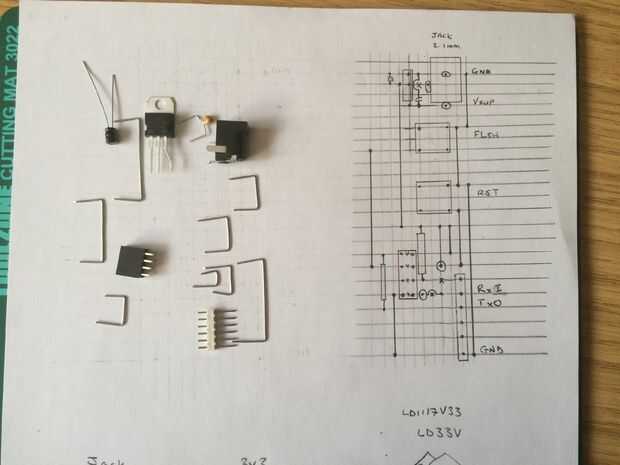

Ligeramente del bosquejo en donde desea que los componentes principales para mentir, utilizando sus huellas reales. Normalmente esto sería tomas de corriente, los titulares de la IC, conectores etc..

Ahora en forma de nodo por nodo se basan en líneas de interconexión vertical. Tiendo a hacer los cables de enlace como van y les ponen en las posiciones relativas aproximadas como se muestra arriba.

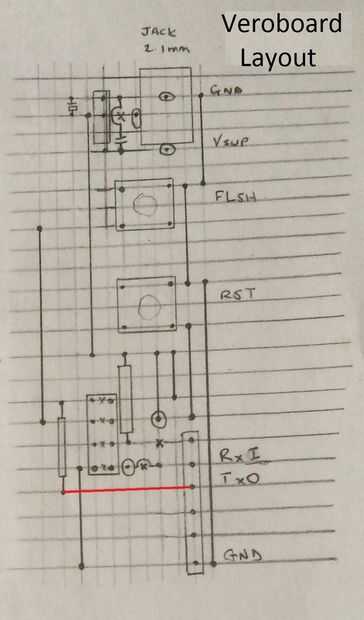

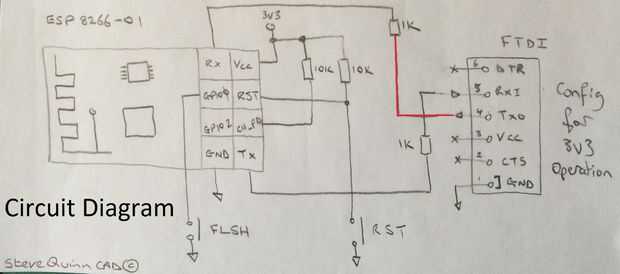

¿Qué significa nodo por nodo? Cada punto en el circuito que se conecta a otro de los puntos es un nodo. He incluido dos fotos que representan un punto de nodo típico entre el FTDI TxO y el pin Rx de ESP8266-01, de esquema y Layout de la Veroboard.

Para los tableros simple hacerlo secuencialmente por el ojo. Para las placas complejas me imprima una copia y marcar los puntos de nodo como cubro en el diseño de la Veroboard.

Yo he detallado algunos de la taquigrafía que utiliza al crear un diseño de Veroboard en la siguiente sección.

.

Finalmente : cuando piensas que terminaste, siempre terminar haciendo una última revisión de nodo por nodo de su diseño. nunca sabes donde puede haber colado un error o una rotura de pista innecesaria que puede quitarse.
