La construcción del circuito práctico con tira Junta (11 / 14 paso)

Paso 11: Diseño de Veroboard taquigrafía

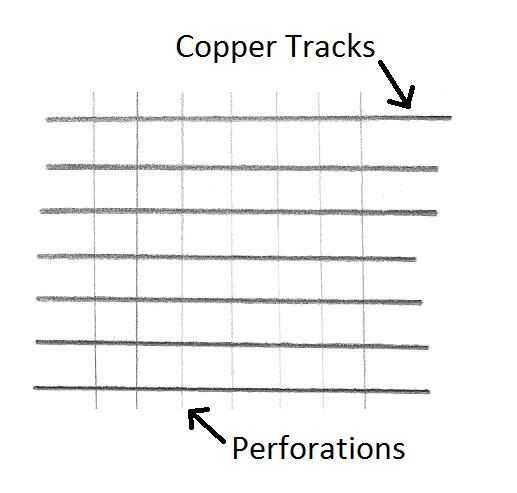

Como digo anteriormente, durante los años he desarrollado una especie de taquigrafía para mis esquemas de diseño de la Veroboard. He incluido algunos de los más comunes que usar arriba.

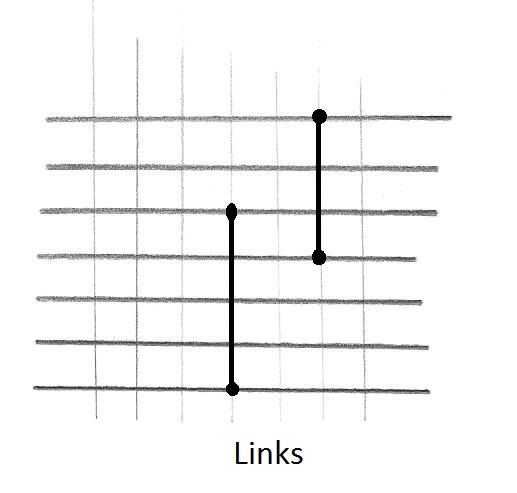

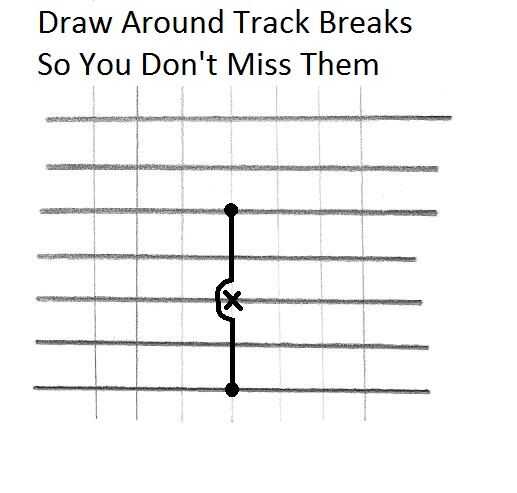

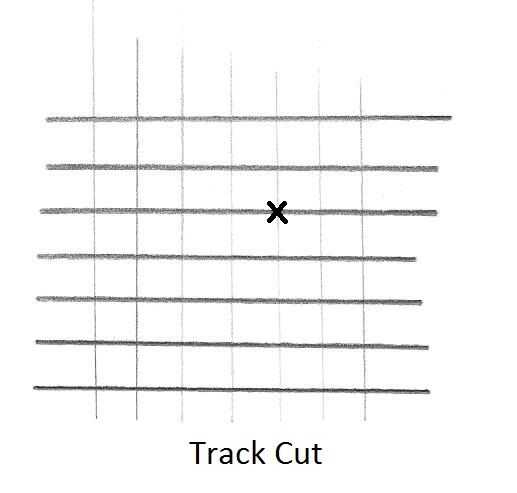

Interrupciones/cortes son bastante obvios como los links. Sin embargo, he encontrado útil para mostrar un enlace (o componente para esa materia) doblado alrededor de un corte, simplemente como un recordatorio para aplicar la ruptura durante el montaje, ya que es fácil olvidar a cortar un carril si ejecuta un enlace sobre él.

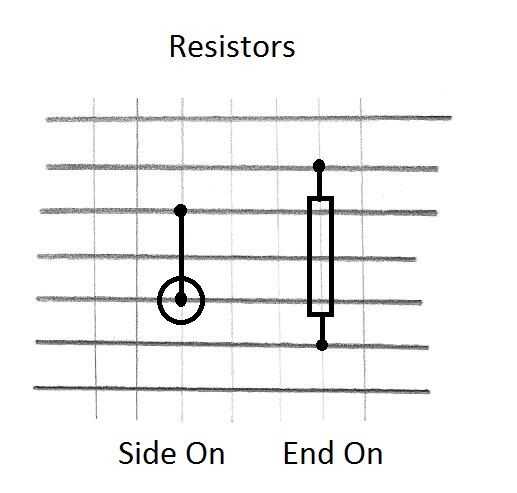

Para resistencias, estandarizados usando MRS25 a través de variantes de agujero muy pronto porque no es tan grandes y puede llevar 0.6W. Como consecuencia tienen una curva horizontal mínima de 0,5" como se muestra 'termina en'. Nada menos que la necesidad esta y montar 'lado a' con cable adecuado de flexión.

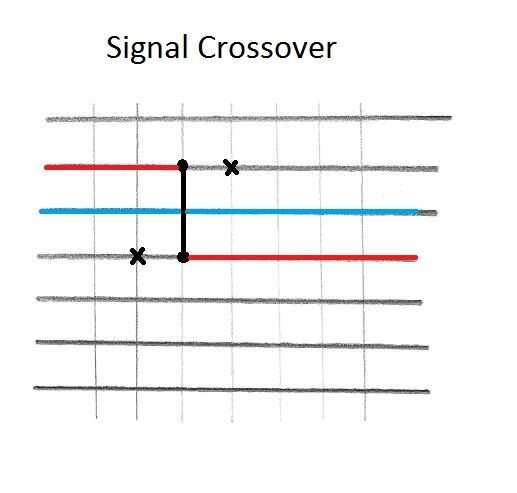

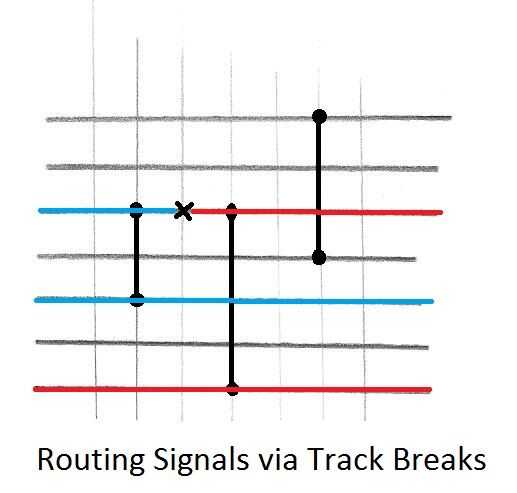

También se incluyen dos diagramas que muestran cómo puede dirigir fácilmente las señales y cruces de forma sin necesidad de cruzar físicamente los cables en el tablero.

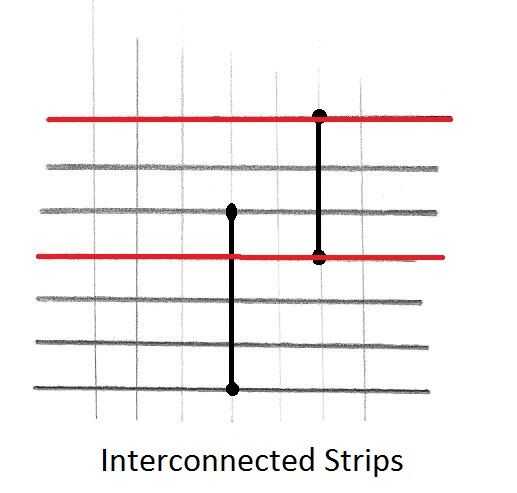

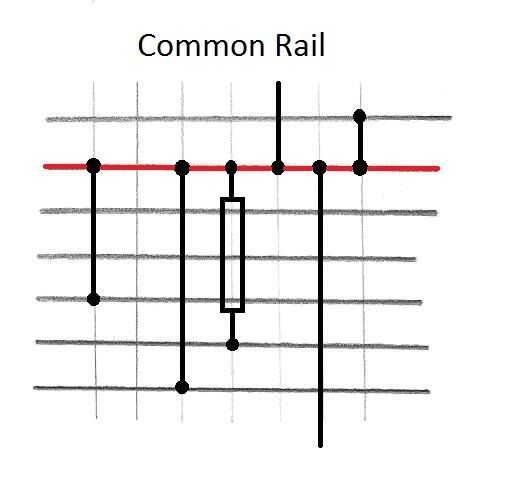

Un punto útil tener en cuenta sin embargo. No ser rápida cortar una pista de como puede ser útil para formar un carril común. O alternativamente no puede ser necesidad de cortarlo. No tiene ningún sentido hacer trabajo extra para usted.

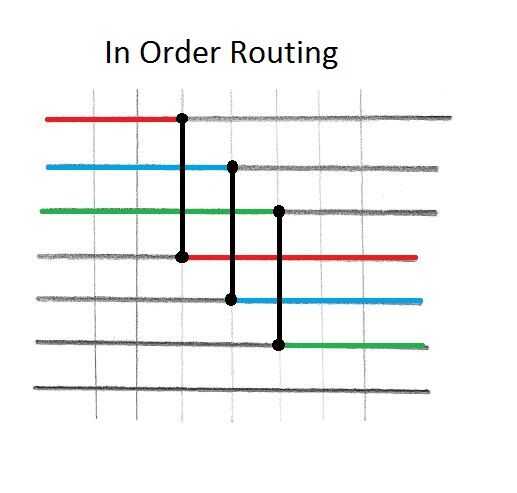

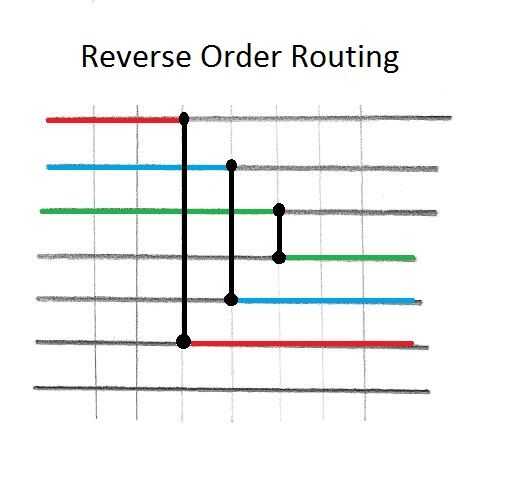

Después de un rato encontrarás enrutamiento se convierte en 'segunda naturaleza' y puede detectar patrones típicos de las formas de los vínculos; En orden, orden inverso, Crossover, etc.
