La construcción del circuito práctico con tira Junta (2 / 14 paso)

Paso 2: Cambiar el tamaño del tablero de prototipo

Una vez que un diseño de componente se conoce se puede cortar la placa de prototipado para adaptarse. Laminado de cobre es caro así que usarlo con moderación y guardar cualquiera de cortes para más adelante.

Corte se logra de la siguiente manera;

  1. Coloque el tablero sobre una estera de corte

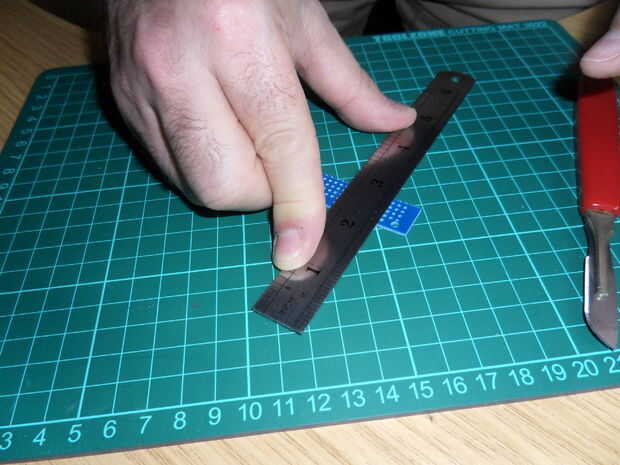

  2. Alinear una regla de metal a lo largo de los agujeros de perforación, donde el corte debe ser hecho

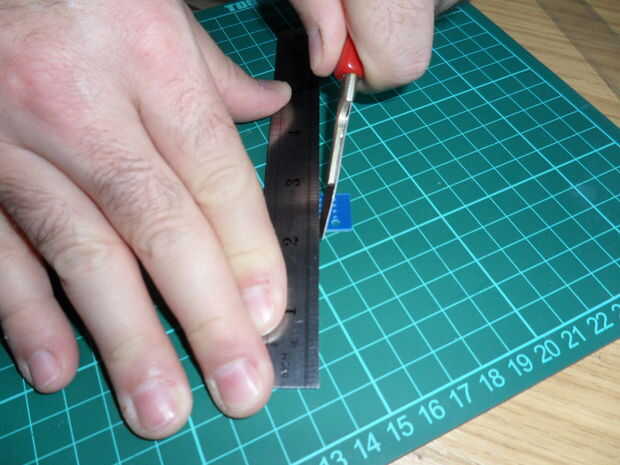

  3. Usando un cuchillo afilado (con seguridad), repetidamente puntaje junta superior e inferior por el borde recto (5 o 6 veces), correr por las perforaciones.
  4. Una vez que la Junta ha sido anotada puede ahora ser fácilmente doblado y quebró.
  5. Terminar el borde áspero con una lija o lima plana.

Para realizar cortes más largo puede ser agarrada la Junta vice en ganar mejor compra durante la etapa de ajuste.

.

He visto tijeras utilizados para cortar Veroboard, pero esto generalmente hace un verdadero lío y puede romper la Junta para no hablar de destruir las tijeras.
