Con circuito de luz de ahorro de energía para el LED (un mejor ahorro de energía luz hackeado del circuito de CFL)

PELIGRO ALTO VOLTAJE

Estoy usando esta idea desde los últimos seis meses, acaba en mi mente (por qué no experimento).
Necesita el circuito de una bombilla de ahorro de energía cuyo tubo es quemado o dañado.

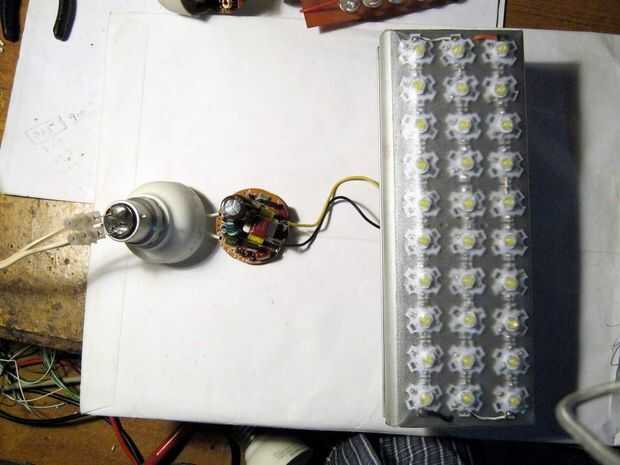

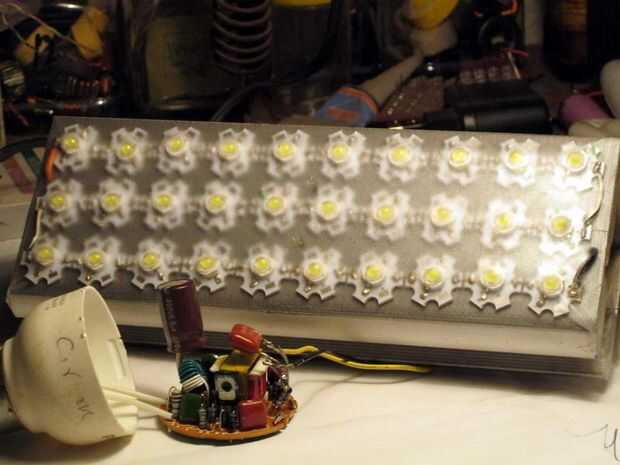

Este es un alto voltaje y alta frecuencia generando el circuito, tenga cuidado no hay presente si se conecta a la línea de CA de alto voltaje. Hay un capacitor de entrada de alto voltaje (de 2.2uf a 10uf 400 voltios). La idea es poner un puente rectificador a la salida de este circuito y utilizar LEDs.

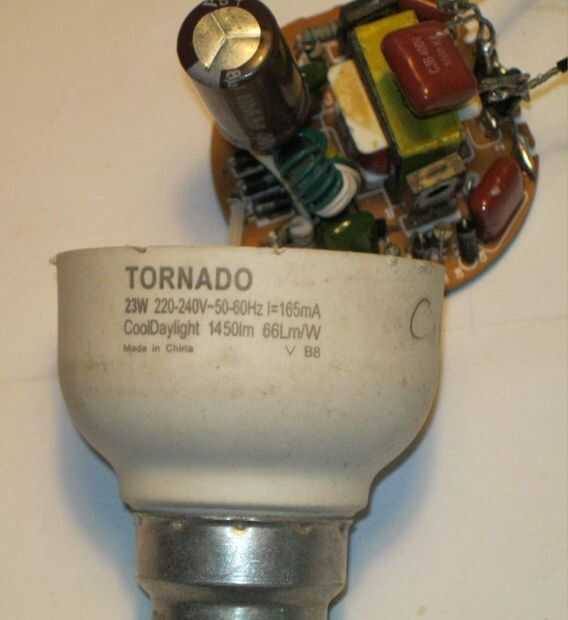

Salida de un ahorrador 23 a 25 vatios de energía puede producir 165 mA corriente (está escrito en él) de la bombilla de ahorro de energía. Tenemos que utilizar esta salida de corriente constante para nuestras luces LED. Usando el puente rectificador (ultra rápida) puede obtener 100 voltios de corriente continua. Una salida de conmutación de alta frecuencia no puede solucionarse correctamente mediante el uso normal puente rectificador 1N4007 o similar. Necesitamos un diodo ultrarrápido para hacer un puente rectificador como UF4007, BYV26 o similar.
