¿Paso 6: El cerebro está solo?
El Atmega es literalmente el cerebro de Arduino, y también puede en solitario sin el dev Arduino del tablero, permite ver cómo z que es posible
Objetivo 1:- Para hacer el trabajo de Atmega 328 en un tablero de pan
Cosas necesarias:-
- 1 X Arduino UNO (las versiones SMD de Arduino no funcionan)
- 1 x Junta de pan
Procedimiento:-
- Conectar el Arduino al ordenador
- Abra el IDE
- Ir a archivo > ejemplos > conceptos básicos > haga clic en abrir y cerrar
- Cargar el programa en el microcontrolador (Atmega 328 (DIP))
- Desconecte el Arduino

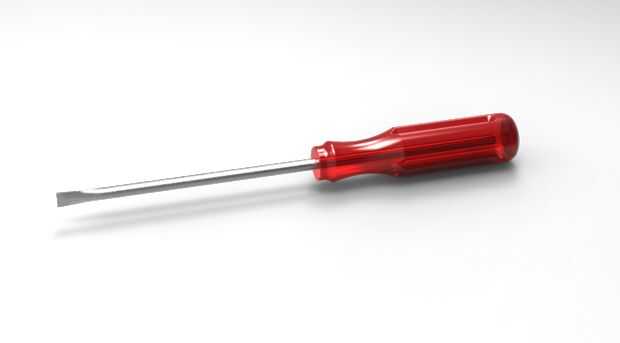

- Extraiga el Atmega de la junta con cuidado usando un destornillador o un Extractor de IC (su mucho más fácil hacerlo con un destornillador pero mucho más seguro hacerlo con un Extractor). Tenga cuidado que pueden doblar los pines.

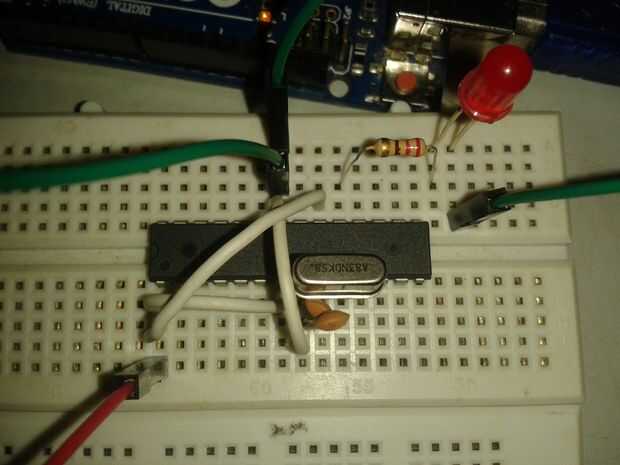

- Fijar en un tablero de pan, como se muestra en la figura 2.

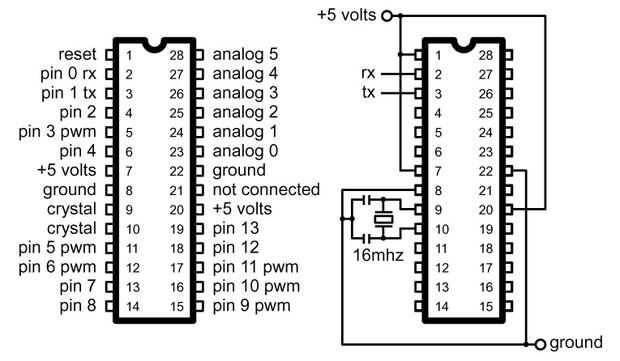

- Siga el schematics(Image 1) y conectar el cristal y los condensadores y cuidadosamente las conexiones de Vin con algunos pequeños hilos y tierra
- Conecte el LED y el resistor en serie a Digi Pin 13 y el cátodo a tierra

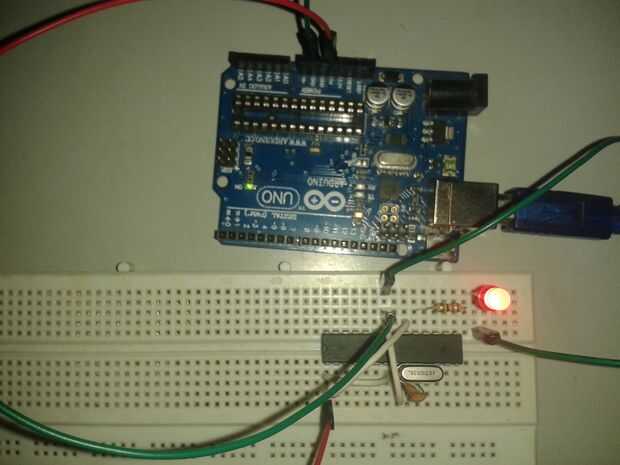

- Coger los 5v y el Gnd de la alimentación de la placa de Arduino en blanco para alimentar el microcontrolador Atmega. Conecta la placa Arduino al ordenador. Revisa el cuadro 3.
Nota:- La placa Arduino puede todavía alimentar 5v, 3.3v, Gnd y Vin, incluso cuando el Atmega está ausente. No poder la Junta por encima de 5 V, esto puede dañar el Micro controlador permanente
Conclusión:- El LED debe parpadear como debe tener en la Junta de desarrollo. ¡ Hurra! El cerebro representa solo
Sugerencia 1:- a aquellos que no tienen 28 pines DIP Atmegas probablemente deben comprar algunos Atmegas (3 X Atmega 8A PU para ser exacto, vienen para alrededor $1,5 / pieza) necesitará más tarde para el rover.
Sugerencia 2:- Para aquellos que quieren programar el microcontrolador con Arduino otra mientras su independiente revisa esto enlace de , su absolutamente impresionante.
Que todos les espero ha gustado hasta ahora, si alguien está decepcionado con cualquier cosa no dude en comentar y ayudar a mejorar el tutorial. Una vez más despejar dudas es mi prioridad, así mantenemos que fijado.
