Paso 11: Instalar componentes de FPV
Esto fue un paso que hice un poco después de los hechos. Si supiera las dimensiones exactas del transmisor de video y cámara probablemente podría haber planeado esto un poco mejor, pero aún así, el marco es bastante fácilmente separable para modificaciones como esta.

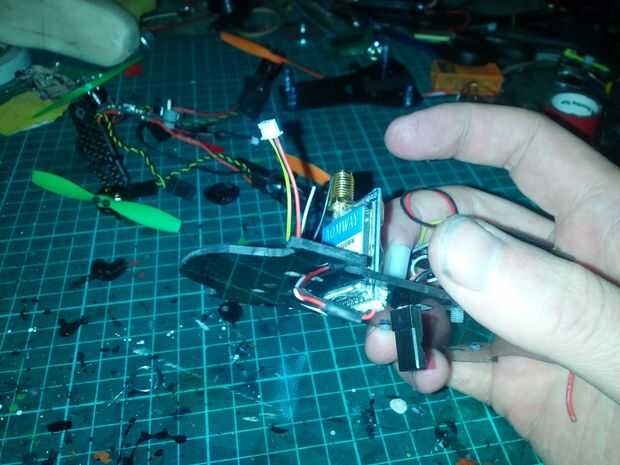

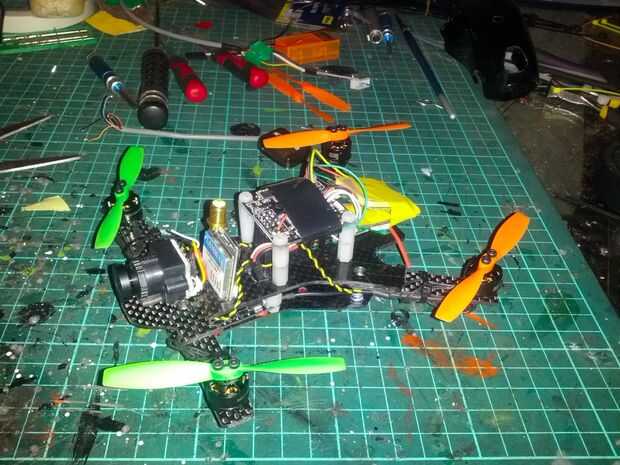

El montaje de la cámara es fácil. Cinta de doble cara solo a la estructura superior placa como muestra la imagen. Entonces, dada su longitud se puede entonces colocar el transmisor video de 5.8 GHz verticalmente, con los conectores hacia abajo (y a través del marco) y el SMA conector hacia arriba (que irá a través de la cubierta de plástico).
Punta: el particular transmisor de video y cámara utilizas voluntad determinan dónde y cómo colocar estos, y como se hace el cableado posterior.
Una otra restricción es cómo alimenta a alimentación del transmisor de vídeo. La AOMWAY es impresionante, ya que le permite alimentar el crudo voltios de la PDB a ti (yo pelado/cortado el cable) que luego provee un 5V limpio a la cámara de microempresas. Otra vez, pelado/había cortado el cable suministrado de la cámara a la longitud requerida.
Una vez que todo esté en su lugar, hacer una prueba de encendido rápido y asegúrese de que puede recibir el video correctamente en su propio monitor (o gafas).
