Paso 12: Y el pabellón
El dosel realmente agrega el factor Wow a esta compilación. Frente práctico, también añade una protección considerable a la FC y otros aparatos electrónicos. Y, en casos donde podría encontrar humedad/lluvia, protege la electrónica sensible de cortos relacionados con el agua.

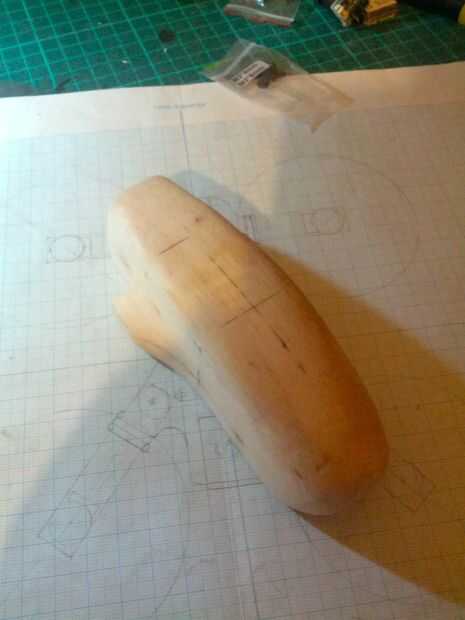

Por lejos la parte más difícil de este paso es hacer el molde! Talladas a mina de un bloque de madera de balsa. Otra vez, consulte los planes para las dimensiones requeridas.

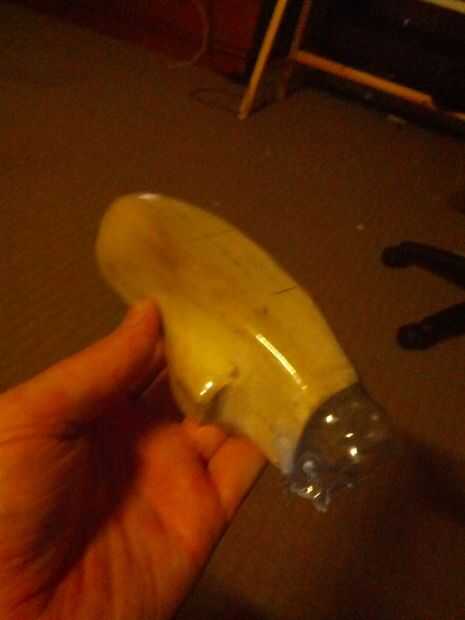

Una vez que se ha tallado/lija en el molde, es simplemente una cuestión de poner el molde dentro de una botella de plástico PET (utilicé una botella de agua del pequeño manantial) y usando una pistola de calor para encogimiento alrededor del molde.

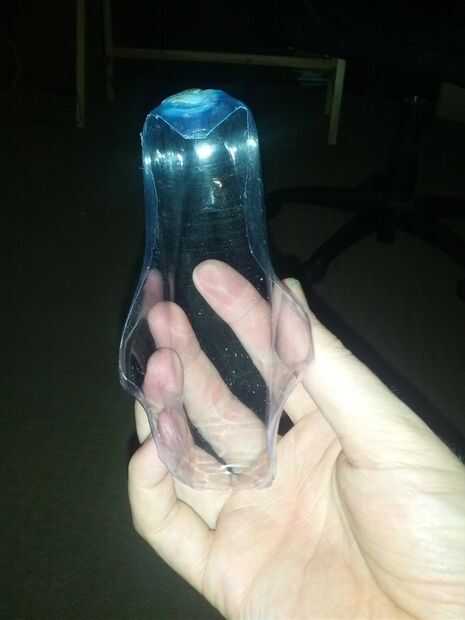

Utilice un cuchillo de la manía y corte una línea hacia abajo en el centro del pabellón, en la parte inferior (en forma de Y). Entonces debe ser capaz de quitar el molde relativamente ileso.
Entonces es necesario recortar la cubierta plástica para adaptarse. Esto le llevará varios intentos donde se hacen cortes pequeños, dejar espacio para los brazos, etc., con ajustes de prueba repetidos. Ver foto 3 para referencia del resultado final deseado.
Pintura
Sienta libre de elegir su propio esquema de color, aunque me parece buena edad negro se ve impresionante!

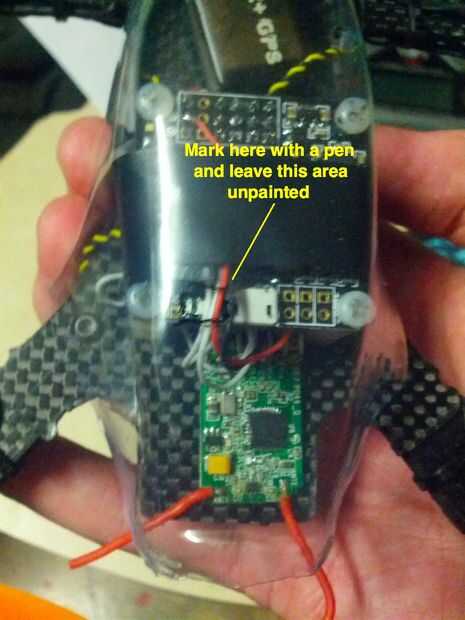

Con el dosel sin pintar equipado, marque con un bolígrafo donde son luces de LED de Naze32. Básicamente, si usted deja esta zona sin pintar, podrás ver el estado de la FC, incluso si tiene un bloqueo GPS!

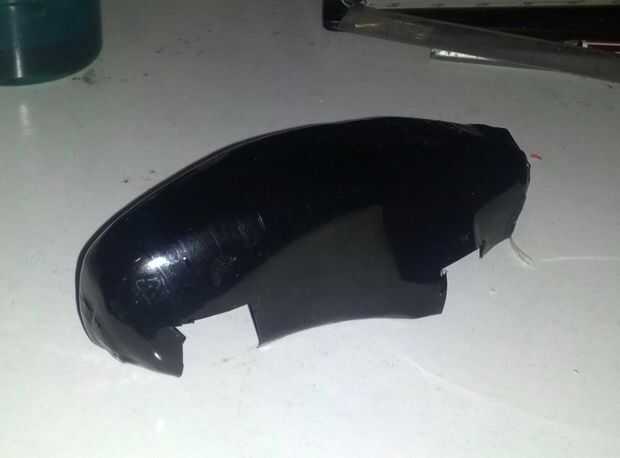

Ahora invierta el dosel y pintar el interior de la cabina. Esto dará como resultado un look mucho más suave en el exterior! Ver cuadro 5 para la referencia.
Hacer los agujeros para la antena de la cámara y vtx
Esto es un poco complicado, además de especie de sólo obtener una oportunidad en él. Como tienes tu molde, sin embargo, usted puede siempre inestable hacia fuera de los pabellones más.
Utilicé un soldador para derretir los agujeros para la cámara de video, y derretido de vtx antena, primero con pequeños agujeros. Yo entonces prueba equipado el pabellón para ver si los agujeros pequeños fueron apagado en absoluto y afinaron los agujeros más grandes.
Luego utilicé una redonda en forma de archivo a archivo a los agujeros de la forma correcta, es decir. sólo las partes más finas.
