Paso 1: El Plan

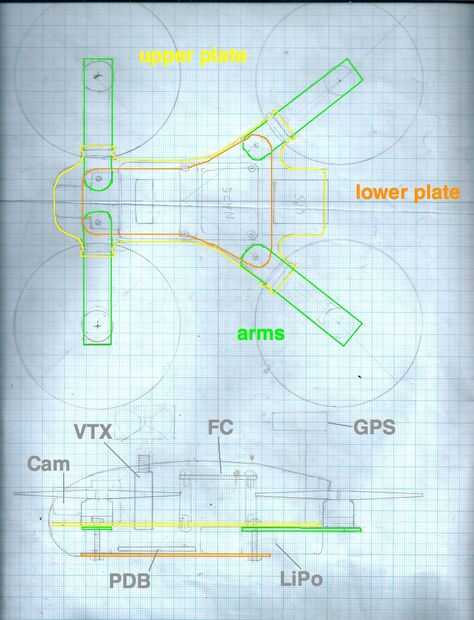

En la foto es un escaneo de la escala de 1:1 dibujo dando el motor diseño y colocación de diversos componentes como el controlador de vuelo, tablero de distribución de energía, etc.. Esperamos que usted puede encontrar todas las dimensiones críticas de esto. La red azul oscurezca es cuadrado de 1cm, con 1mm luz azul cuadricula.
El marco tiene una placa superior, placa inferior (que es más pequeña), cuatro rectangulares en forma de brazos (redondeados en un extremo), conectados por cuatro separadores de aluminio (dos en la parte delantera, dos en la parte trasera espaciados más lejos). Los brazos puede guardar luego de girar por las ataduras de cables, o simplemente por la fricción de ajuste arriba/abajo los pernos en los cuatro separadores.
Toda la distribución de energía y batería de LiPo son en el más bajo nivel, con el controlador de vuelo, receptor y componentes FPV en el nivel superior. El receptor GPS está mejor montado en algún lugar por encima de todo, para evitar interferencias y hacia atrás para mantenerlo lo más lejos del transmisor video como sea posible.
