Creación de placas de circuito impreso con una impresora de inyección de tinta (8 / 8 paso)

Paso 8: Aplicar gráficos a su PCB

Una vez que su PCB es grabado completamente lavarla con un poco de jabón y agua y luego perfore los agujeros para la colocación de componentes.

Ahora viene la parte difícil. Corte uno de los gráficos de lado de componente que hiciste anteriormente. Se coloque este inkside hacia abajo en la parte superior de la PCB. (Asegúrese de que ambos van en la misma dirección, en mi foto no son. Fila les correctamente pero cuando tomé la foto estaba sosteniendo el rub-onz mal).

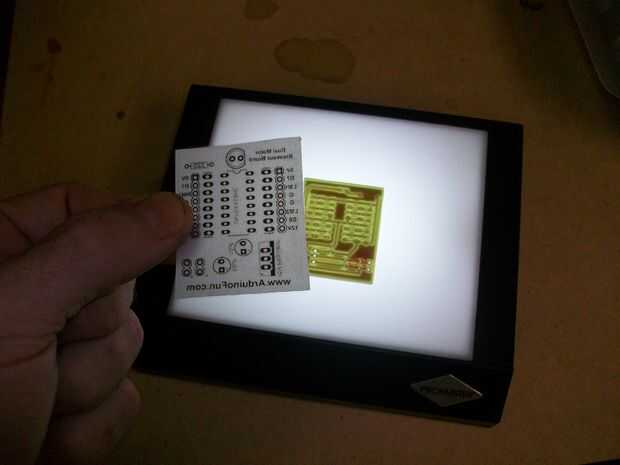

La frotación de Grafix-onz se colorean en una luz material. Para facilitar las cosas a, usé un tablero ligero pequeño y había establecido el PCB en él. Entonces cuando tuve la frotación onz cerca el PCB pude ver a través de ella que me permitió alinear los orificios.

Punta: Si no tienes un panel Atamborado... puede tomar una caja de cartón, cortar la parte inferior, coloque una pieza de plexiglás y una lámpara debajo.

Una vez que el frotar-en lugar, toma un palito y comienzo frotando con firmeza sobre la espalda. Quite el papel y el diseño de la huella se transferirán a su PCB.

Ya está terminado!

También puede usar un kit de impresión de pantalla de hobby para este proceso, pero es un Instructable otra.
