Tejido conductor: Hacer circuitos flexibles utilizando una impresora de inyección de tinta.

Circuitos extremadamente flexibles y casi transparentes se pueden hacer usando telas conductoras. Aquí están algunos de los experimentos que he hecho con telas conductoras. Pueden ser pintados o dibujados con resistir y luego grabados como un circuito estándar. Pegamento conductor o hilo conductor entonces se utiliza para sujetar los componentes a la placa de circuito de tela.

Para dejar esto claro, la impresora de inyección de tinta no se usa para directamente imprimir resistir sobre la tela. En cambio, sólo se utiliza para imprimir el diseño de circuito sobre el tejido conductivo. Luego tienes a la mano pintura clara resistir sobre la imagen del chorro de tinta antes de que el circuito puede ser grabado al agua fuerte.
Consulte el paso 1 para obtener más información en una impresora que puede funcionar para imprimir directamente el resistir en tela conductora.

Alternativamente, una impresora de inyección de tinta no es necesaria, puede sólo a mano alzada pintar o dibujar en resistir donde quieras los rastros conductores a ser.

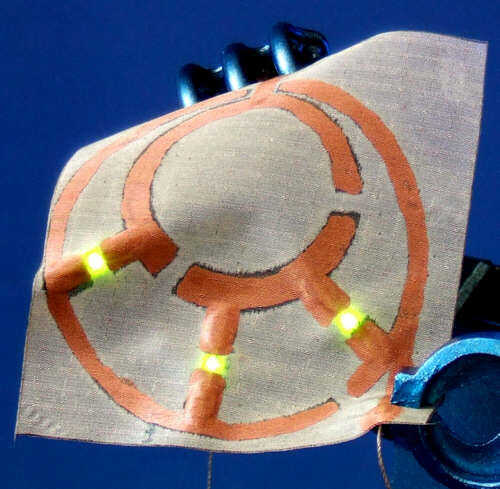

Foto 1 muestra un circuito simple luces de 3 LEDs. He hecho algunos de los rastros circulares para averiguar si realizan bien en los ángulos de la urdimbre y la trama de la tela.

Materiales

Performix (TM) líquido de la cinta, negro disponibles en Wal-Mart o en http://www.thetapeworks.com/liquid-tape.htm

Carbón grafito, fino polvo disponible en cantidades más grandes en http://www.elementalscientific.net/
Disponible en cantidades más pequeñas en su ferretería local. Se llama lubricante de grafito y viene en pequeños tubos o botellas.

Conductor hilo disponible en pequeñas bobinas en: http://members.shaw.ca/ubik/thread/order.html
o en: http://www.sparkfun.com/commerce/categories.php?cPath=2_135

Tejidos conductores en: http://www.lessemf.com/fabric.html

Esmalte de uñas transparente

Lápices de colores

Cloruro férrico etchant disponible en: http://www.allelectronics.com/cgi-bin/item/ER-3/445/DRY_CONCENTRATED_ETCHANT_.html
o en: http://www.circuitspecialists.com/search.itml?icQuery=ferric+chloride

Impresora de inyección de tinta

Toluol solvente disponible en las ferreterías

papel de cera

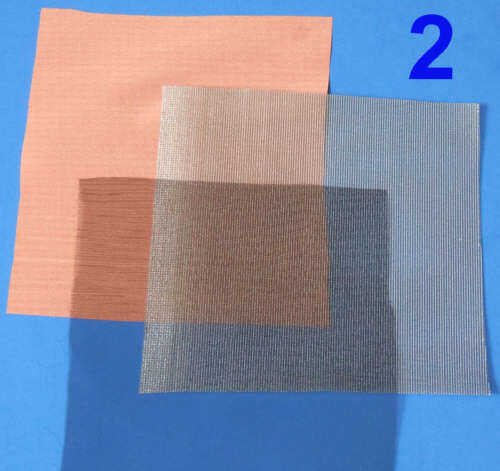

Foto 2 muestra a los tres tejidos conductores que fueron utilizados en este instructable.

1-VeilShield-A malla poliéster recubierto de cobre ennegrecido. Muy ligero y transparente el 70%.

2-FlecTron-cobre plateado nylon ripstop.

Poliester revestido cobre malla Semi transparente 3-níquel y el níquel.

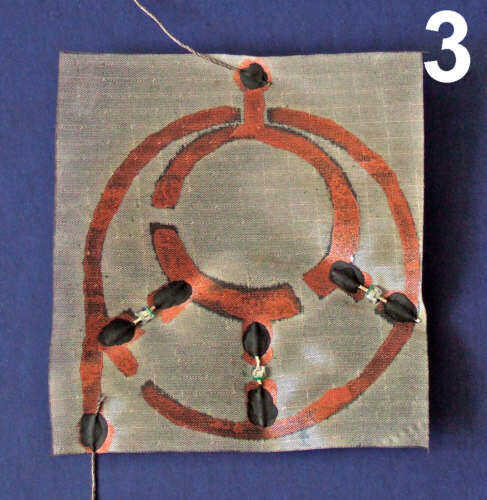

Foto 3 muestra la parte de atrás del circuito y los componentes encolados.
