Creación de placas de circuito impreso con una impresora de inyección de tinta (1 / 8 paso)

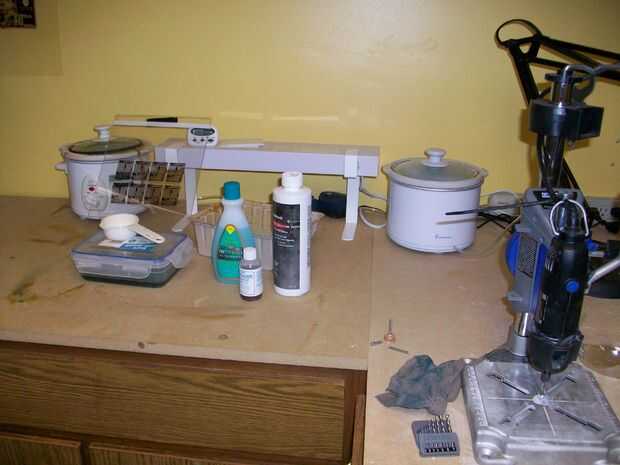

Paso 1: Equipo y materiales

Recordatorio: no use cualquier cosa metálica que estará en contacto con los productos químicos. Desea, plástico, plástico...

Herramientas:

  • Dremel
  • Varios tamaños de brocas

Productos químicos:

  • Removedor de esmalte de uñas
  • Grabador de cobre - disponible en Radioshack.
  • Foto positivo resistir desarrollador - disponible en varias tiendas online. He comprado de Piezas Express.

Hardware:

  • Lámpara fluorescente luz de día - disponible en cualquier Lowe
  • (Opcional) Vasija de potes - recogí dos ollas olla pequeña en una tienda por $2.00
  • Hoja de acrílico alrededor de 8 x 10 de tamaño
  • Temporizador de arranque/parada (recogido en hasta en la tienda de 99 centavos)
  • Envases de plástico. Lo suficientemente grande para el tamaño de la placa de circuito. Encontré algunas bandejas de pintura plástica en Lowe por $1.00

Artículos de PCB

  • Presensitized tablero del PWB - adquirí de Piezas Express (tienen varios tamaños y versiones incluso dobles de caras)
  • 3M película de transparencia para impresoras de chorro de tinta (es un componente clave, textured la superficie, de lo contrario funcionaría su tinta de la hoja)
  • Hojas Grafix Rub-onz - adquirí de Hobby Lobby
