Creación de placas de circuito impreso con una impresora de inyección de tinta (5 / 8 paso)

Paso 5: Exponer su PCB a la luz

Las presensitized placas PCB tienen foto-resist en ellos. El proceso funciona es todo lo que tienes como negro en su diseño se mantendrá como el cobre. Las áreas que son claras, serán retiradas por el desarrollador y dejarse con tablero pelado.

Los tableros vienen en un envoltorio de papel de aluminio, con una cáscara de la cubierta blanca protectora sobre el lado de la foto. No es necesario pero yo generalmente apaga las luces un poco sólo para estar seguro mientras estoy alineando de mi diseño en la placa.

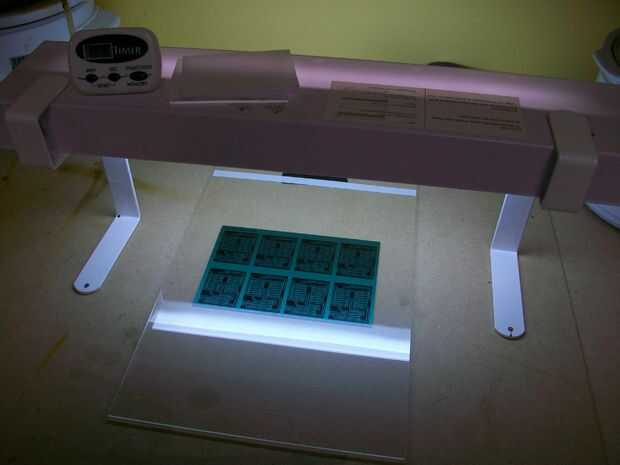

Una vez que estés satisfecho con cómo se presenta el diseño en el tablero del PWB, entonces puede encender la lámpara de luz natural. He encontrado que 14 minutos parece ser el momento perfecto para la exposición con la lámpara ser 5 1/2" distancia. Si la lámpara está más cerca o más lejos deberás experimentar con el tiempo. El fabricante recomienda 10 minutos.
