Paso 8: Distribución de energía

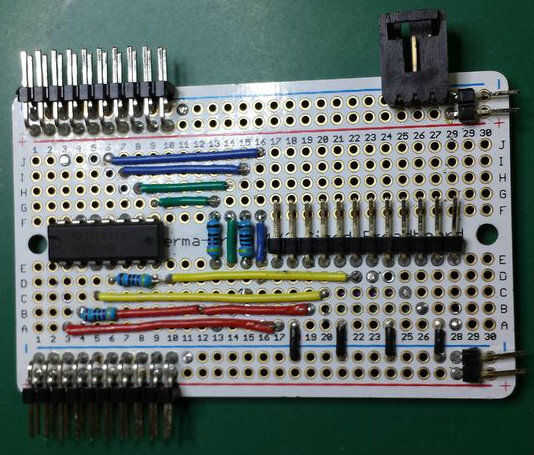

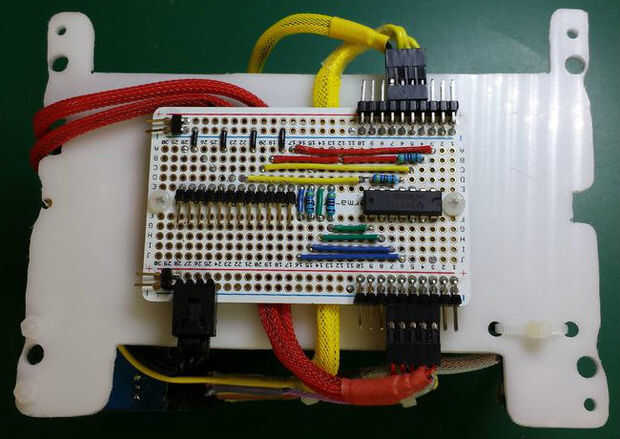

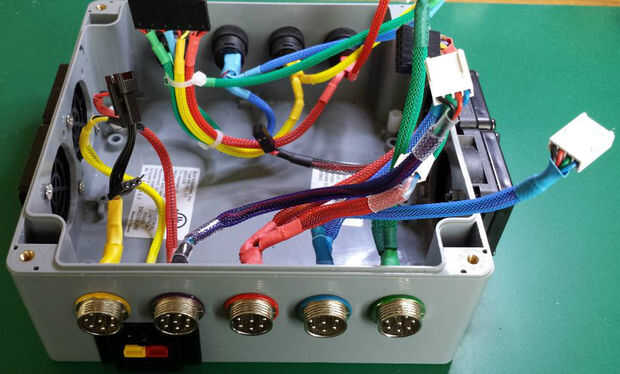

La siguiente cuestión era cómo conseguir el poder a mi "pila". Decidí construir un tablero de distribución de energía. También tuve un problema con los interruptores que he usado. Como se puede ver que tienen LEDs dentro de ellos. Los LED están completamente separados de los interruptores. De los interruptores solo proporcionan un camino a tierra para el controlador CNC / Alamode. Así, para conseguir los LEDs de luz hacia arriba cuando se presiona el interruptor que tuve que usar un inverter (variador de Hex SN7404). La función de la potencia de LED es la mayor parte de los circuitos en el tablero de prototipo. Poder está en los bordes con 5 VDC en un borde y 12 VDC en el otro borde. Las cuatro resistencias son actuales limitación resistencias para limitar la corriente pasando por los LED. El jefe del 12 pin es donde conecta los interruptores en el tablero. Los encabezados proporcionan energía para todo en la caja. 5 VCC para la frambuesa Pi y el Alamode. 12 v CC para los fans y el circuito VCC 12 en el escudo de controlador CNC y para la ruta 12 de VCC a través de los relés. El conector negro en la placa de prototipo se utiliza para proporcionar los argumentos para las señales de ser controladas por la pila del relé. Observe que até todos los terrenos juntos en el tablero de distribución de energía.

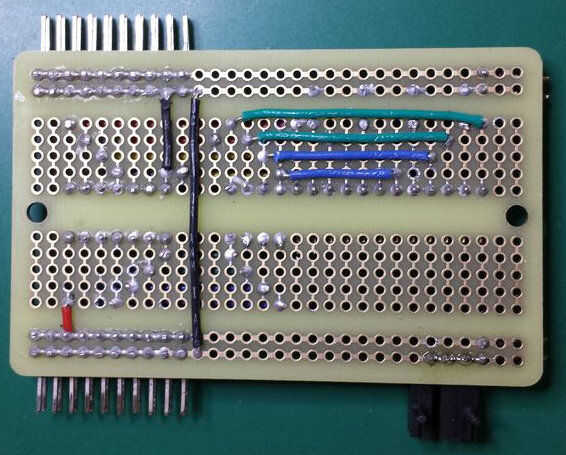

Usé una placa temporal para averiguar cómo conseguir los LEDs funcionan de la manera que yo quería trabajar. Luego me mudé el circuito a un PCB de protoboard Adafruit Perma-Proto medio tamaño. Fue bastante rápida y fácilmente.
Hay tire resistencias en Alamode (Arduino) que tire hacia arriba la tensión de cerca de Vcc en el Alamode para cada una de las funciones. Un cambio de función de estado se detecta cuando el voltaje es bajo o a tierra. El escudo de controlador CNC proporciona la función pernos y pernos de tierra correspondiente. Ponga en cortocircuito la función suelo cambia el estado de la función y es detectada por el código de Arduino. Cableado los interruptores para hacer justamente eso. Presione el interruptor y la función está conectada a su conector de tierra respectiva. Sin embargo, también corrí un alambre de cada uno de los interruptores a uno de los cuatro inversores que usé (dos de los inversores en el inversor HEX no utilizan chip). Para que cuando el interruptor está abierto es un alta o Vcc en la entrada del inversor que se traduce en una baja es en la salida y el LED está apagado. Presionar el interruptor pone una baja o de tierra en la entrada al inversor y por lo tanto, la salida del inversor transiciones a un Hola y el LED se enciende.
