Controlador CNC Alamode frambuesa Pi (4 / 13 paso)

Paso 4: Em Stack Up

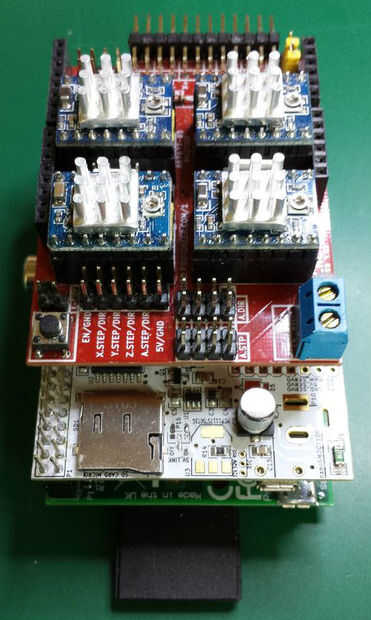

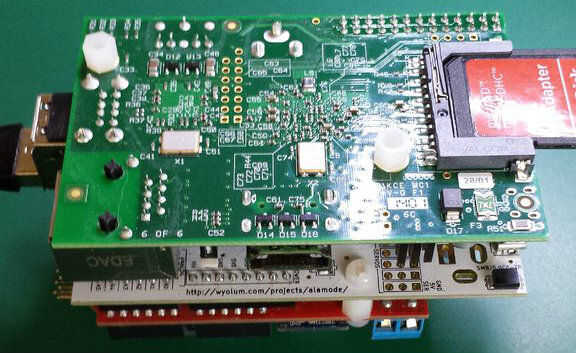

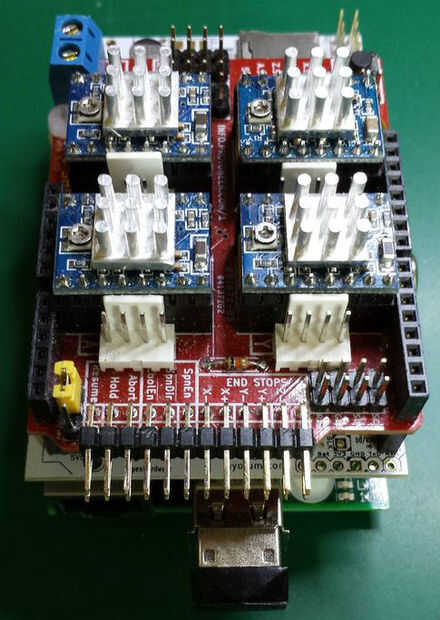

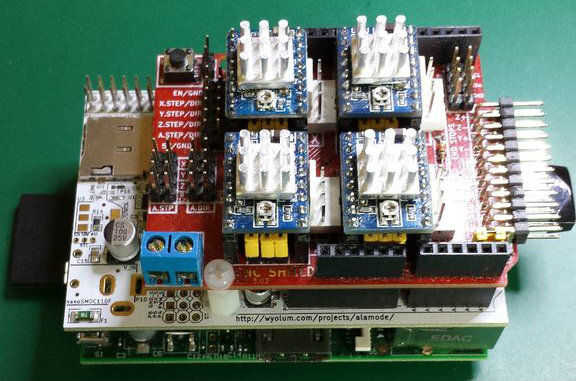

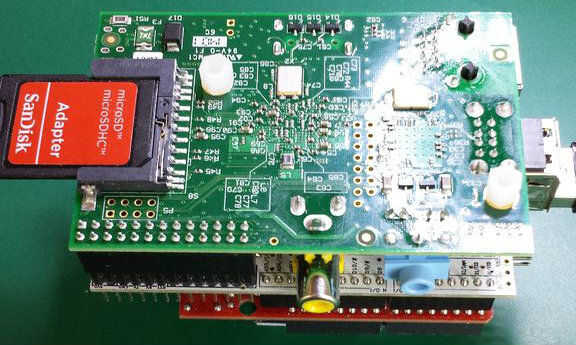

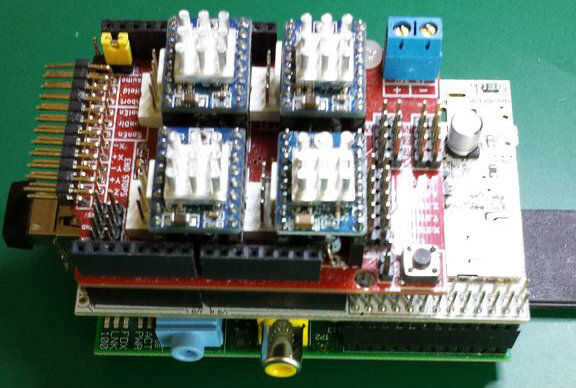

Así que ahora tengo una pila de tres juntas. Con el Pi de frambuesa en el fondo, el Alamode en el medio y el escudo de controlador CNC en la parte superior. Todo conectado juntos. Un problema para mí fue que el Alamode no presenta los orificios de montaje. Proporciona un cojín de goma que va en la parte superior el conector Ethernet RJ-45 en la Raspberry Pi y es la altura correcta (debe ser muy cuidadosamente colocados en el conector RJ-45) pero no hay ningún punto de conexión sólida que no sea el conector GPIO. El escudo de controlador CNC es como más otros escudos Arduino y se mantiene muy bien en el lugar debido a la fricción de los extensores de encabezado en el Arduino. Mi Pi frambuesa original no tenía agujeros en ella. Eso es parte de la razón por qué me decidí a conseguir uno nuevo y utilizarlo en su lugar. Más tarde compré un surtido de separadores de nylon y adjunta un par de ellos a la frambuesa Pi - con un par de arandelas para obtener la altura correcta. Luego con mucho cuidado poner una gota de pegamento en la parte superior de cada uno de los separadores de nylon y poner el Alamode en la Raspberry Pi. Luego la dejé sola un rato. Más tarde fui capaz de tomar los tornillos de la parte inferior de la Pi de frambuesa y sacar el Alamode con separadores a la Alamode - funcionó! Os adjunto también un enfrentamiento entre el Alamode y el escudo de controlador CNC ya que había un agujero en un lugar hizo posible en ambas tarjetas. Así que ahora tengo todas tres juntas firmemente conectados entre sí.
