Paso 7: El mundo externo
Lo siguiente que tenía que hacer era conectar el interior de la caja con el mundo exterior. Interruptores para controlar el sistema y enchufes para obtener las señales a los motores paso a paso y el eje y, finalmente, una conexión a una fuente de alimentación.

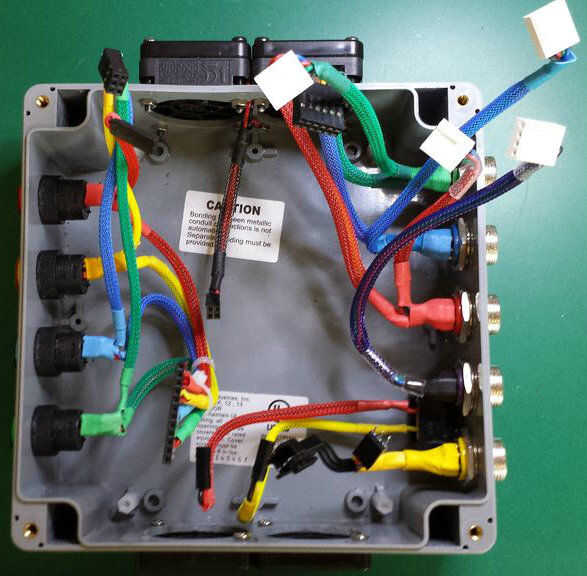

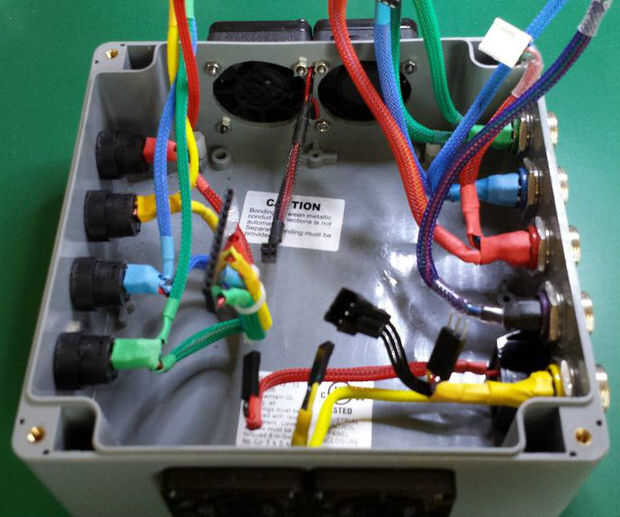

Los interruptores están conectados a una cabecera que se conecta a la pantalla de controlador CNC y otro que se conecta a la placa de distribución de potencia de los LEDs que se encuentran en los interruptores. Así que los interruptores tienen una conexión por debajo de la portadora y por encima de la portadora.

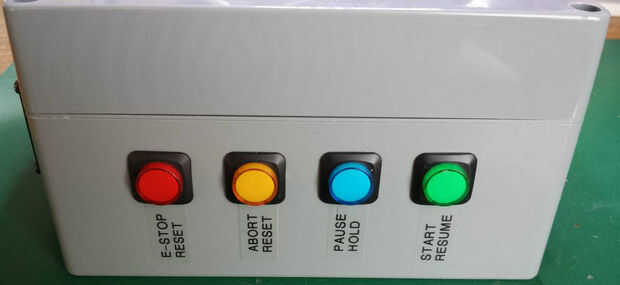

Los interruptores son parada o Arduino Reset (rojo), anular la operación Reset (amarillo), pausa / alimentación (azul) y ciclo comenzar / reanudar (verde). Los interruptores de Reset, interrupción y retención son interruptores push-push. Es que empujado en hasta que les empuje otra vez. Que da una indicación positiva de si o no un botón fue empujado. El botón es un botón momentáneo y solo en como mantenerla en. Cada botón se ilumina para que usted pueda ver claramente si es empujado hacia adentro o no. Como se puede ver en las fotos usé mangas extensibles color y encogimiento del tubo del mismo color que el botón para cada función para que sea más fácil para mí seguir todo recto.

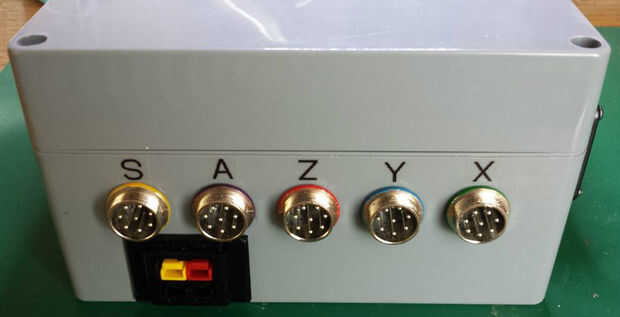

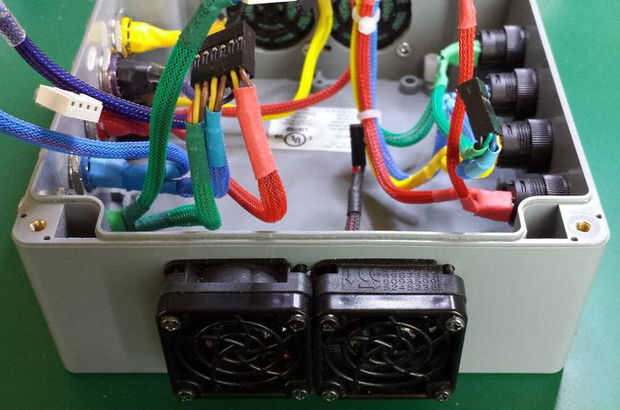

Los conectores en el otro lado de la caja son colores demasiado. Son eje x (verde), eje y (azul), z (rojo), A ejes (púrpura) y huso (amarillo). Estos colores coinciden con los cables de mi fresadora. Los ejes X, Y y Z contienen los cables para los motores paso a paso y para los fines de carrera. El eje A es sólo paso a paso los cables del motor y no se utilizará en mi fresadora. El conector del eje tiene el permitir que del huso, dirección eje y enfriamiento permiten cables en él. Otra vez vemos que intenté utilizar la manga extensible del mismo color y lo más posible la tubería del encogimiento del calor.

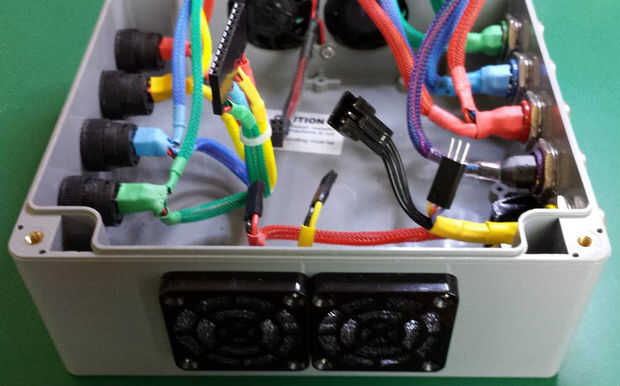

Conecté los dos 12 VDC extractores a una cabecera que finalmente conecta con el tablero de distribución de energía.

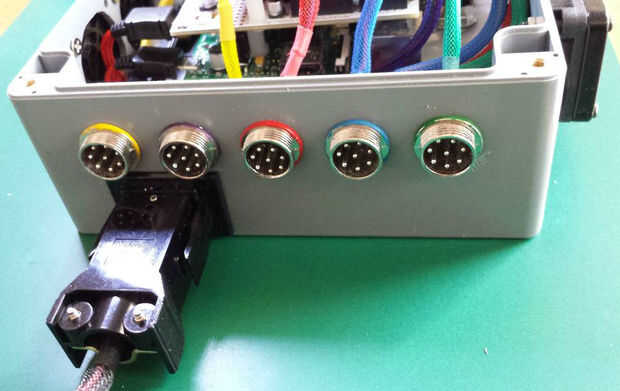

Por último, utilicé una montura de complemento chasis PowerWerks PowerPole que proporciona 5 VCC a través de un conector rojo y un cable rojo, 12 v CC a través de un conector amarillo, cable amarillo y un terreno para cada lado a través de conectores negros. El montaje de chasis tiene las cubiertas de conector PowerPole en su lugar dentro del montaje snap-in de chasis con un alfiler y estos conectores están muy bien hechos. Más información sobre los conectores PowerWerks PowerPole puede encontrarse aquí: http://www.powerwerx.com/powerpole-accessories/pow...
Desde el exterior estoy usando una fuente de alimentación ATX que ha sido ligeramente modificada para proporcionar la energía para mi fresadora (vino con mi máquina). He construido un cable con el PowerWerks PowerPole conexiones en lo que coinciden a mi controlador CNC caja PowerPole complemento chasis de montaje. Más tarde agregué una emergencia interruptor de apagado a mi alimentación. Puedes ver el interruptor de emergencia aquí: http://www.sourcingmap.com/red-mushroom-cap-1no-1nc-dpst-emergency-stop-push-button-switch-ac-660v-10a-p-256918.html
Conectar los interruptores y los conectores fue la parte más desperdiciador de tiempo de la construcción.
