Paso 10: Cableado el operador

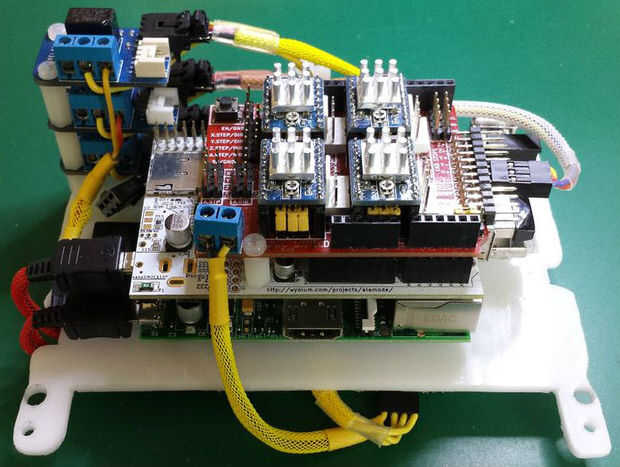

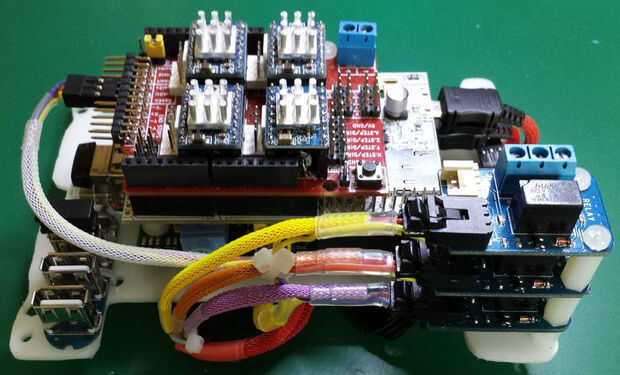

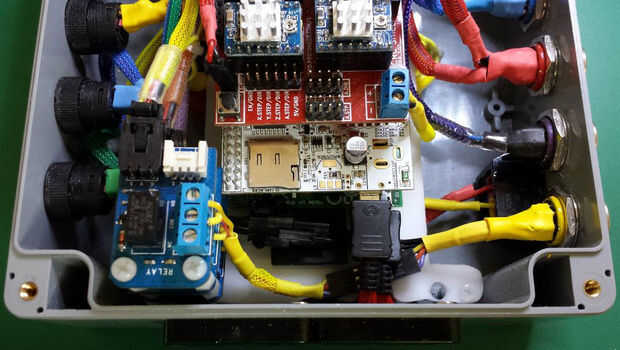

Después de conseguir todas las piezas montadas en el elevador que necesitaban estar conectados eléctricamente. Construí un pequeño cableado para conectar los relés a la Junta de distribución de energía y a la Junta de controlador CNC. Cada relé se conecta a su pin de control en el tablero de regulador del CNC (el paquete que envuelve extensible blanco). Entonces cada relé se conecta a la placa de distribución de potencia para alimentación de 12 VCC. En el otro lado de los relés que hice un par de cables que proporcionan el terreno para que las señales siendo controladas por los relés y un muy pequeño cable conectar los relés al conector del eje. Es manga con amarillo de este lado ya que conecta directamente al conector del eje en el lado de la caja. Usé las conexiones en línea para poder más fácilmente desconecte los cables y el portador en y fuera de la caja.
Los relés son controlados directamente desde el Alamode vía la pantalla de controlador CNC. Por supuesto, usted podría utilizar estos tres relés para control de las funciones mencionadas pero también podría ser utilizado para controlar las funciones de la cabeza de impresión y calor pad en una impresora 3D o un LASER de un grabador láser junto con un extractor de humo o lo que sea. Planeo en ser capaz de mover este sistema de control entre todos los ambientes en el futuro - a menos que decida dedicar éste y construir más de ellos para mis futuras máquinas. También sería muy fácil de uso los 5 VDC relés interruptor 12 v CC y para controlar un relé de estado sólido o lo que se quiere.
Construí otro mazo pequeño para conectar 12 VCC desde el tablero de distribución de energía al escudo de controlador CNC. Este 12 VDC se utiliza para alimentar los motores paso a paso.
