Controlador CNC Alamode frambuesa Pi (2 / 13 paso)

Paso 2: Frambuesa Pi

Se hizo evidente que necesitaba alguna forma de procesar un archivo de diseño completo y entrar en órdenes individuales de GCode que Arduino podría entonces pasar al escudo de controlador CNC. Muchos artículos están disponibles en la internet acerca de cómo ejecutar el software de controlador Grbl que proporciona esta función específica en un Raspberry Pi. Tenía un Pi de frambuesa que había jugado con un poco, algunos hace tiempo, pero era una versión anterior. Estoy seguro habría trabajado pero decidí dedicar una nueva a ser la hostia en mi nuevo sistema controlador de CNC y adquiere una nueva. Para obtener más información acerca de cómo ejecutar el software de controlador Grbl en un Raspberry Pi mira aquí: http://zapmaker.org/raspberry-pi/running-grbl-controller-on-raspberry-pi/

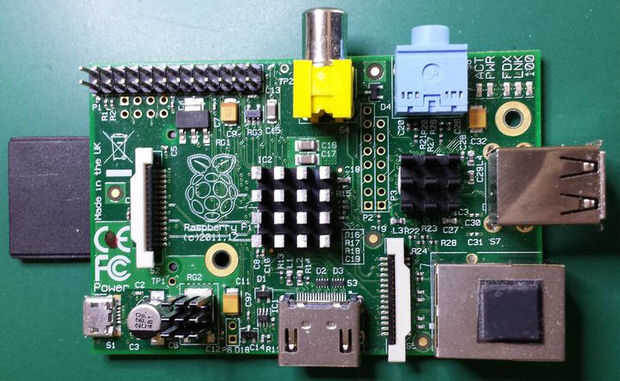

Debido a la lectura de muchos de esos artículos que mencioné yo se preocupó que la frambuesa Pi sobrecalentamiento cuando dentro de un recinto así que poner disipadores de calor en él. Luego tuve que recortar el disipador de calor en el procesador ya que era demasiado alto.

También me di cuenta que el Arduino y el Pi de frambuesa ligeramente, son eléctricamente incompatibles. El Arduino funciona con lógica de 5V y la frambuesa Pi opera con lógica V 3.3. Así que un traductor de nivel de voltaje de algún tipo se requiere como una interfaz entre los dos entornos. Miré para una solución y encontrar algunos. No me gusta nada de lo que he ido encontrando y tomó un tiempo para llegar a lo que yo quería pero finalmente encontró la placa Raspberry Pi Alamode.
