Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. (4 / 8 paso)

Paso 4: Prepare la solución de revelado.

Preparar la solución de revelado químico MG con 1 parte de desarrollador, 10 partes de agua corriente. Usé 1/4 taza desarrollador, 2 1/2 tazas de agua. Asegúrese de mezclar la solución con agua del grifo bien antes de colocar el PCB en la solución, de lo contrario la fotoresistencia se come lejos en lugares no deseados.

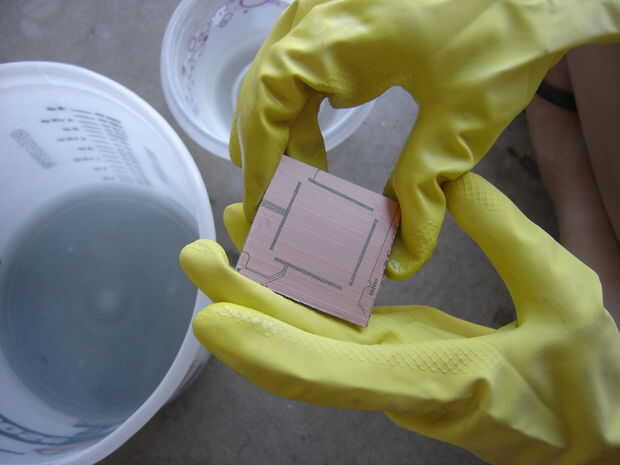

Colocar la placa en la solución mezclada y agitar alrededor de cara. Las partes donde el photoresist se expone a la luz UV serán arrastradas en unos 5-10 segundos. No deje la Junta en la solución de revelado por mucho tiempo, de lo contrario todos la fotoresistencia se lavó lejos. Colocar el PCB en agua fría inmediatamente para detener la reacción una vez terminada la Junta.

La solución de revelado puede reutilizarse para varios PCB.

Nota: La solución es peligrosa para la piel y los ojos. Sugerimos usar guantes y gafas.

Nota: Tratamos a todo tipo de productos químicos para comer lejos en el photoresist. Encontramos que el desarrollador de marca MG sustancia había trabajado mejor. También puede probar usando el hidróxido de sodio (lejía de Ace Hardware) pero usted tendrá que experimentar con qué % poner en el agua del grifo. El porcentaje de hidróxido de sodio al agua del grifo es importante porque demasiado fuerte de una solución despoje de su fotoprotector UV no expuestos.
