Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. (8 / 8 paso)

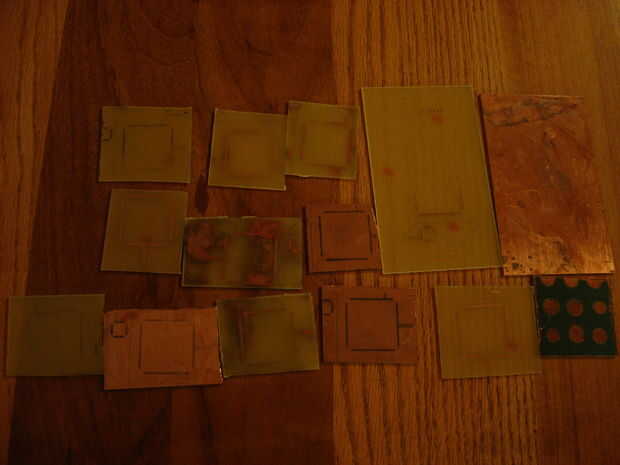

Paso 8: errores

-Tener demasiado cerca los LEDs a la placa de circuito impreso en la caja de luz. Los LEDs deben ser suficientemente lo suficiente de luz para esparcir uniformemente a lo largo de la placa de circuito. 10 pulgadas de distancia de los LEDs trabajó para nosotros.

-Utilizando papel de transparencia con textura. La luz UV no pasó a través de la transparencia debido a la textura. La solución es utilizar papel de transparencia no-textured. La fotoresistencia tiene vetas poco de UV no expuesta. Las transparencias de marca MG sustancia funcionaron bien.

-Utilizando carbonato de sodio y bicarbonato de sodio como un revelador del photoresist. Ninguno de estos funcionó para nosotros.

-Demasiado hidróxido de sodio cuando se utiliza como un revelador del photoresist. Todos de photoresist (incluyendo el ultravioleta no expuestos) fue lavado lejos en unos segundos. Le sugerimos medir la cantidad de hidróxido de sodio y encontrar una mezcla que funciona. Si no quiere pasar el tiempo haciendo eso, utilice el revelador del photoresist MG sustancia.

-Adición de hidróxido de sodio mientras que la placa ya está en la solución de revelador del photoresist. Esto instantáneamente elimina partes no deseadas de la fotoresistencia. Sugerimos revolviendo la solución primero, luego sumergir la placa en la solución. Si necesita agregar más hidróxido de sodio, saca la Junta, añadir hidróxido de sodio, agitar la solución, después poner el tablero en cuando la solución se mezcla bien.

-Uso de "partido" blacklights. Originalmente se utilizó tres 4W partido blacklights en un scanner viejo. El blacklights funcionaba pero no tanto como los LEDs.

-Usar una bombilla de halógeno de 500W. Esta lámpara fue demasiado intensa. Fue difícil encontrar el tiempo de exposición correcto.

-Usando el tamaño del PCB para la prueba. No malgastes tu dinero con tamaño completo PCB cuando se prueba, esperando la primera junta para trabajar. Use un Dremel o un cortador de papel para cortar un gran PCB para ahorrar dinero.
