Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV. (2 / 8 paso)

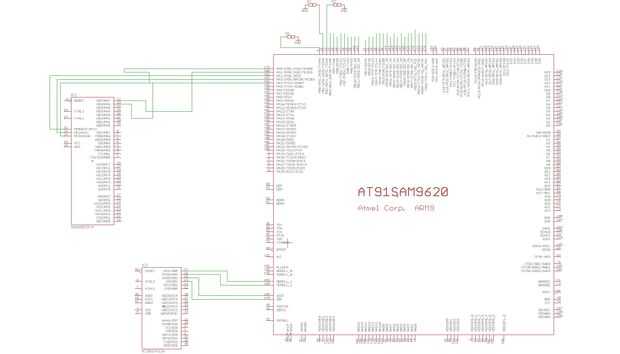

Paso 2: Dibujar el circuito esquemático.

Un programa de esquema y diseño de circuito que es gratis es águila. El programa puede ser descargado de http://www.cadsoftusa.com/

Una vez que se dibujan el esquema y el diseño, es hora de imprimir el diseño sobre una transparencia.

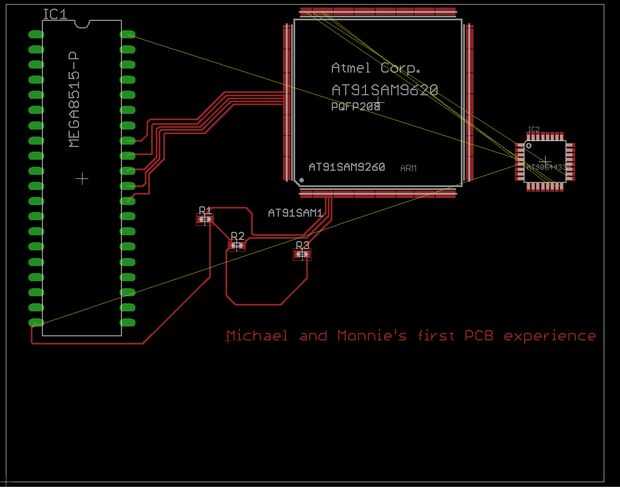

Para imprimir sólo el circuito deseado, activar sólo la capa superior, almohadillas, Vias y dimensión. Esto se hace seleccionando Ver -> Mostrar/Ocultar capas en el editor de diseño y selección de la configuración correcta.

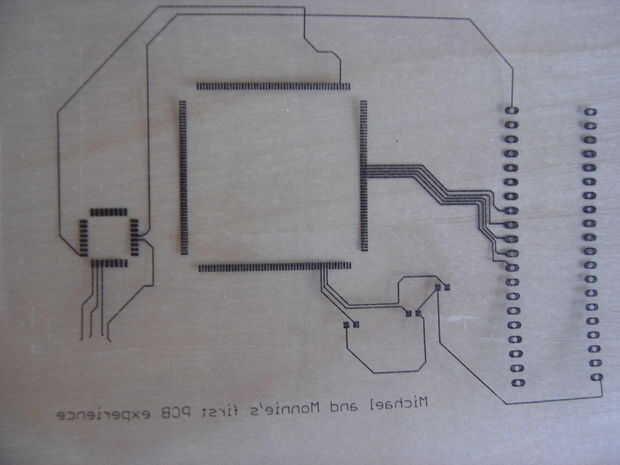

El diseño está listo para imprimir, asegúrese de que la imagen se refleja para que el texto aparece correctamente después de ser trasladado en el PCB. Nos imprime el circuito con nuestra impresora de láser Brother HL-2070N (en calidad) y productos químicos MG transparencias.

Nota: Compramos originalmente transparencias para impresoras de inyección de tinta e impresoras laser (un lado fue texturizado para uso con impresoras de inyección de tinta, al otro lado fue suave para impresoras láser). Habíamos leído un tutorial PCB donde el chico utiliza el papel de transparencia con textura sin problema. Desde nuestra experiencia, el lado texturizado no permitió que la luz UV pase a través. Utilice únicamente papel de transparencia con superficies.)
