AVR LCD distintivo (8 / 12 paso)

Paso 8: Probar

Ahora que estás hecho de soldadura, recorren todas las conexiones punto a punto con tu multímetro - batería a diodo limitar la entrada al regulador, regulador de tierra a tierra, regulador hacia fuera para resistencias, etc..  Si usted tiene alguna conexión que no pasa muster, tratar de encontrar la rotura y cada lata sobre él con la soldadura o utilizan algún tipo de soldado puente puente (como un alambre de plomo recorte).  Una vez que escucha suficiente beepity-beepity-señales sonoras, podemos probar con el powah.

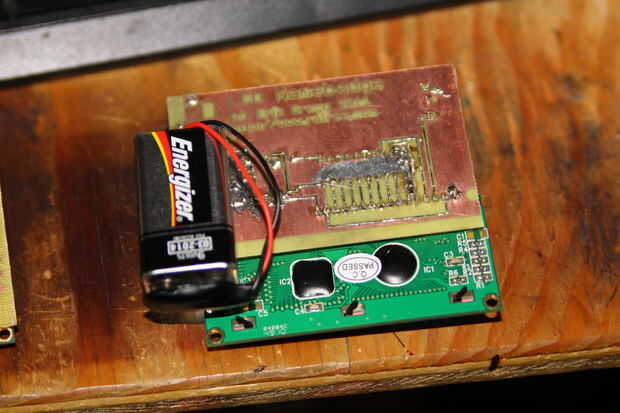

Ahora llega el momento de la verdad.  Conecte una batería de 9V y ver qué pasa.  Si no hay nada pasando, desenchufe, siente calor en los componentes y las conexiones de prueba otra vez con su multímetro.  Si funciona, Dile a una persona especial en tu vida acerca de su logro!
