AVR LCD distintivo (11 / 12 paso)

Paso 11: Apéndice I: Protoboard

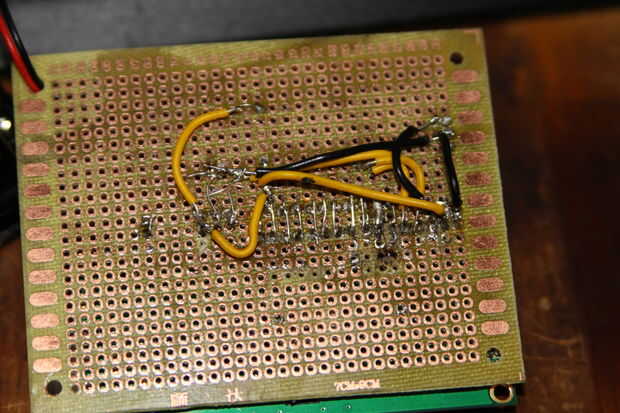

Después de protoboard para esto, decidí construir utilizando protoboard.  Usé este protoboard chino chungo que tengo de eBay, que funcionó, pero no era nada parecido a la protoboard de RadioShack que usé antes.  Le recomiendo encontrar protoboard con contactos de cobre en sets de 3 o más franjas.  Solo pastillas de cobre por el agujero no están convenientes quemarán fácilmente y pueden ser un dolor enorme para unir con líneas o buses.  Os he adjunto una foto de lo mio terminó mirando como - sé que es feo como hay de todo, pero probó el diseño trabajado y me permitió pasar al águila.
