ATmega16/32 desarrollo junta con LCD

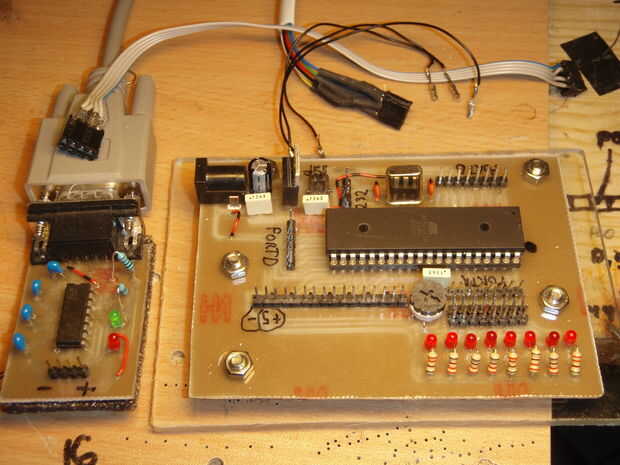

este instructable muestra, cómo hacer tu propia tabla de desarrollo para procesadores Atmega16 o Atmega32. Internet está lleno de consejos de desarrollo hecha en casa, pero creo que hay espacio para otro. Esta tabla ha sido muy útil en mis proyectos y realmente diseñado y hecho para servir a uno de mis proyectos.

¿Qué ofrece?

Conectador de la ISP.
-Tensión de referencia ajustable para AREF con recortador.
-8 LED ' s conectan PORTA con puentes removibles, por lo que se pueden usar leds también con otro puertos.
-Spike barras PORTA, PORTB, PORTC y PORTD.

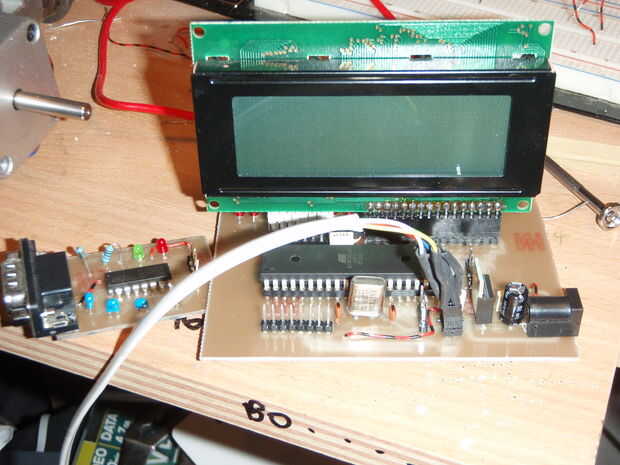

-Barra espiga modificado para la pantalla LCD (4 bits)
-conector de puerto serie rs232
-Módulo rs232 extraíble
-Regulada 5V

¿Qué se necesita? (partes de la placa principal)

-1 x procesador Atmega16 o Atmega32
-1 cristal de x (es tu elección Mhz cuántos será)
-2 x 27 condensadores de pF para el cristal
-1 x regulador de voltaje 7805
-1 x condensador de 47uF 16V
-3 x condensador de 100nF
-1 x DC-jack 2, 1 mm o 2, 5 mm (lo que cada vez que desee usar)
-1 x potenciómetro K 1
-8 x led (cualquier color)
-8 x 330 resistencias de Ohm
-gran cantidad de bares de spike

Piezas para módulo rs232

-Max232 IC
-4 x 0, condensadores de 1uF
-2 x led (verde y rojo)
-resistencias 2 x 330 Ohm
-Bar spike
Conector D9
