AVR LCD distintivo (3 / 12 paso)

Paso 3: Protoboard lo

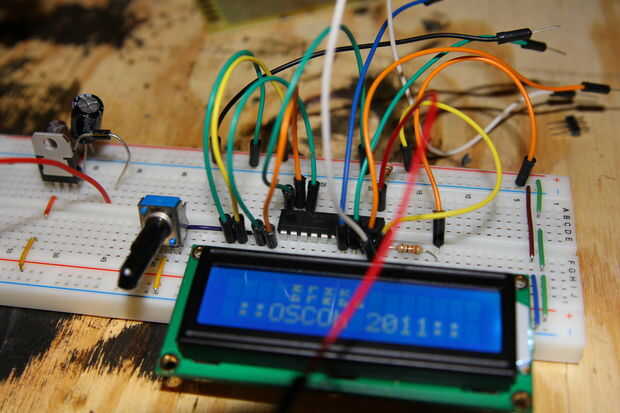

Eres Bienvenido a saltar a la derecha por delante para hacer el PCB y el buceo, pero recomiendo breadboarding previamente para que sepas lo que te estás metiendo.  Os he adjunto una imagen de lo que mi diseño terminó pareciendo.  Ver este instructable para detalles de diseño íntimo.
