AVR Transistor Tester

Recientemente Gearbest tienda me dio la oportunidad de escribir sobre otro producto que venden.

Por lo tanto, decidí continuar mi exploración en campo analógico de microcontroladores con otro proyecto:

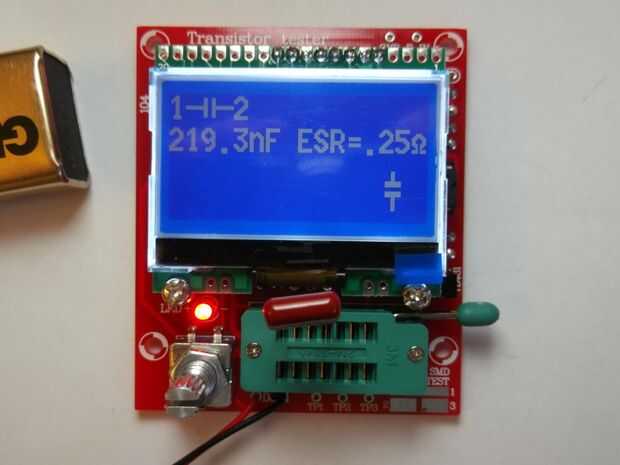

Probador de Transistor M12864 DIY que pueden adquirirse al precio de $16,99 con envío gratis (en el momento de que escribir el artículo).

Antes de ir más lejos, me gustaría hacer algunas observaciones sobre este proyecto, razón por la que elegí (y por eso me parece muy interesante).

Primero de todo poco de historia:

  • también un artículo sobre sa

Más tarde (en 2012), Karl-Heinz Kübbeler comenzó a trabajar en el proyecto.

Así este proyecto siguió más conocido, fue implementado en varias formas sobre el tiempo. Algunos entusiastas han hecho en protoboard, algunos han diseñado sus propios PCB, único o doble capa; con agujero pasante o... de componentes SMD y así sucesivamente.

También, con el tiempo, han aparecido variantes con display gráfico (como este kit).

Ahora (que se remonta a este juego), me alegro encontré una variante Ready-Made.

Desde que me enteré de este proyecto era curiosidad por saber "Cómo hacer que hacerlo".. .pero no he tenido tiempo para construirla desde cero. Así que este kit me dio la oportunidad y la motivación para experimentar y estudiar más.

Debo decir que hay otro derecho 3 versiones en la tienda de Gearbest:

Obviamente hay ("en la naturaleza") muchas variaciones de este juego, pero creo que usted consigue la idea. Puede buscar "Probador AVR transistor" en cualquier motor de búsqueda más importantes y podrás ver lo que estaba diciendo...

Elegí esta opción porque también tenía curiosidad por probar la pantalla módulo incluida (128 x 64 pixeles); para ver qué librerías están disponibles y cómo realmente trabaja.
