Cómo interfaz 16 X 2 LCD con el Microcontrolador AVR

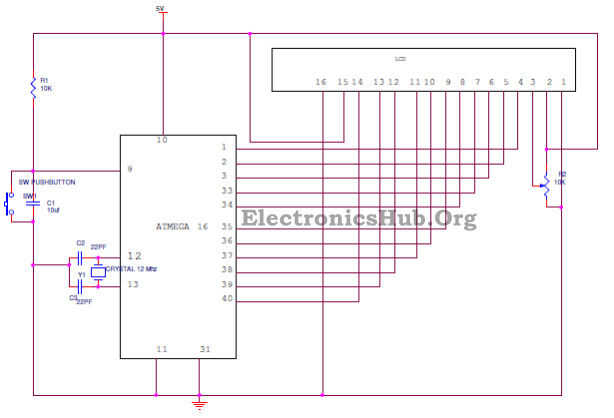

aquí está el diagrama del circuito de interface 16 X 2 LCD al Microcontrolador AVR. En este circuito, el oscilador de cristal dará el reloj en el microcontrolador. Los condensadores conectados a la voluntad de cristal actúan como filtros y ayudar el cristal resuene y oscila a su paralelo resuenan de modo.

El potenciómetro que está conectado al pin 3 y el pin2 de la pantalla le ayudará a ajustar el contraste de la pantalla LCD. El 4, 5 y 6 pines del LCD que es registro selección, lectura y escritura y activar pines están conectados a los pins PD0, PD1 y PD2 del Atmega16. Las clavijas de datos del LCD se conectan a los pines del 33 al 40 pins del Atmega16.

Para obtener información detallada sobre el código y el trabajo de este circuito, lea el post - como interfaz 16 X 2 LCD con AVR
