Un cargador de la cerca eléctrica de ingeniería inversa (8 / 11 paso)

Paso 8: Circuito temporizador y salida Transistor

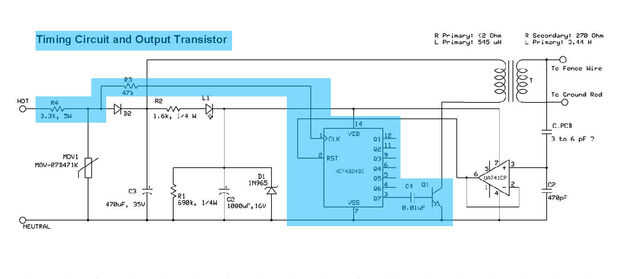

Los pulsos de reloj para el contador se derivan de la forma de onda de 60Hz de línea de alimentación.  La mitad positiva de la onda de seno de entrada produce la alta porción de lógica del pulso de reloj.  La corriente en el pin de entrada de reloj está limitada por la R4 y R3. Los dos resistores tienen una resistencia combinada de cerca de 50 k ohmios, que limite la corriente en el pin de reloj sólo sobre 3mA, incluso en el pico de 170 v de la onda de AC.

Durante la parte negativa del ciclo, los diodos de protección de entrada que son internos al contador de IC Fije el voltaje de entrada en la entrada de reloj a una gota del diodo debajo de la tierra. Se trata de una tensión lo suficientemente baja para evitar daños en la parte y el IC ve entonces la parte negativa del ciclo como una lógica de baja.

Una vez que el contador ha contado a 64 pulsos, el contador de salida que Q6 en el pedacito más significativo, el pin 3, va alto.  Esta es la señal que se utiliza para iniciar la descarga del condensador de almacenamiento de información a través de la bobina primaria del transformador. Contador salida que Q6 se usa para la puerta del transistor Q1 para encender brevemente, que completa el camino de condensador de almacenaje de energía C3 a través del primario del transformador a tierra, para producir el pulso de salida en el secundario.

Yo no podía leer un número de pieza de este transistor.  Hay marcas G, D y S en blanco en el PCB, identificando la parte como un FET.  Manera se usa en este circuito (con la fuente conectada a "tierra") indica que es un FET de canal N.

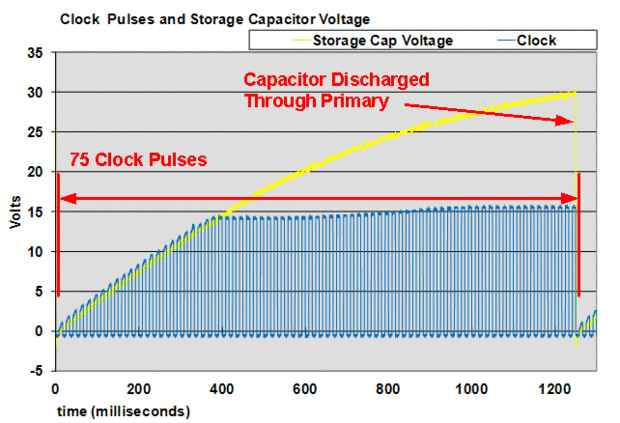

El gráfico muestra formas de onda del osciloscopio de la carga de C3 (en amarillo) y los "pulsos de reloj" (en azul). Nota cómo las cargas del condensador C3 de sobre 1,3 segundo palmo del tiempo, pero luego se descarga muy rápidamente.

Una cosa interesante que encontré es que mientras uno esperaría que dado que el contador se activa después de ciclos de reloj de 64 tomaría 64/60 o 1.07 segundos entre pulsos de salida. Sin embargo, la tasa de repetición fue observada para ser aproximadamente 1,3 segundos.  La razón de este intervalo de tiempo algo más largo entre la salida pulsos es porque hasta el condensador C3 ha acusado a una alta suficiente voltaje, los pulsos aplicación a la entrada de reloj será no de un voltaje lo suficientemente alto como para ser reconocido por el contador.

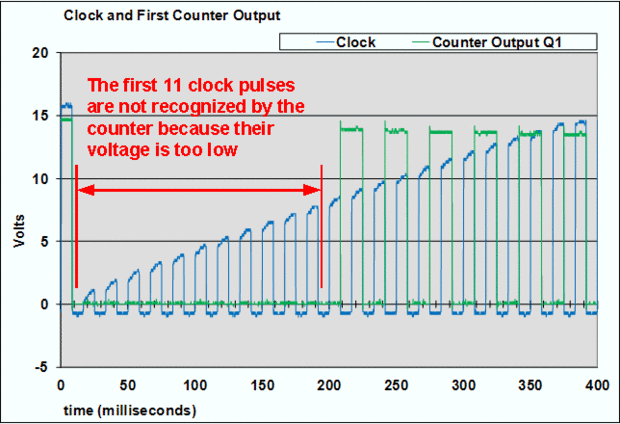

Si hace referencia a la gráfica de datos de alcance, muestra cómo la tensión de los pulsos del reloj de entrada (en azul) aumenta a medida que cargas de C3.  El rastro verde en el gráfico es el bit menos significativo del contador. Esa salida de contador no está conectada en el circuito, pero seguimiento del alcance muestra el punto en que los pulsos de reloj entrada comienzan a ser reconocidos.   Tenga en cuenta que no se inicia mostrando cualquier salida hasta después de los 12 pulsos del C3 ciclo de carga.  Por lo tanto, en uso real tarda alrededor de 76 ciclos de la onda de AC entre cada pulso de salida.  Como resultado, la salida de pulsos de una vez cada 1.25 segundos.

Tenga en cuenta que hay un condensador C4, en serie con la compuerta del transistor Q1.  Esto es probablemente utilizado para evitar que el transformador permanezca demasiado tiempo.  Este condensador permite solamente un pulso breve pasar a la puerta de Q1 y bloquea cualquier DC.  Si Q1 se activa mucho tiempo, vería una corriente continua, y puede dañarse la bobina primaria del transformador o Q1.  Q1 es una sorprendentemente pequeña parte, en un paquete de la a-92, y así que tiene una calificación de baja potencia y no soportaría la corriente que fluiría a través de ella si fue encendido para más que un breve pulso.

El pulso de salida es muy breve, sólo decenas de microsegundos de duración.  C3 es descargado unos 30 voltios a 0 voltios en este proceso.

Por supuesto, tuve que tocar la alta tensión de salida para ver lo poderoso que es.  Fue doloroso, pero de ninguna manera era capaz me tumbaron. Esto es lo que uno esperaría basado en el uso de la unidad, que está diseñado para uso con animales pequeños con pelo corto.

De ninguna manera alentar a nadie a tocar realmente la salida de alto voltaje!  Ejercer extrema precaución cuando trabaje con cualquier dispositivo de alto voltaje o 120 VAC alimentado! Experimento bajo su propio riesgo!
