Invierno acaba de llegar. El enemigo de todas las baterías. El año pasado esta fue la temporada de que la batería auxiliar de mi autobús de VW T3 camper mordió el polvo. Esto ocurrió probablemente porque descuidado cuidar de él durante los meses de invierno durante el cual el autobús es normalmente aparcado en mi garaje. Cuando la batería auxiliar es realmente muerta muerto, aka graznó, es no sólo no funciona, sino también evita que la batería principal utilizada para comenzar/conducción del autobús cargarse correctamente cuando se conduce. No es una buena situación si estás en alguna parte hacia fuera en el bosque y finalmente necesita un paseo hacia la civilización. Después de casi quedar atascado en el quinto pino, decidí construir un canal de dos ciclo de cargador que se supone que para mantener ambas baterías feliz y saludable para estos meses de invierno. Puedes ver este proyecto documentado aquí.

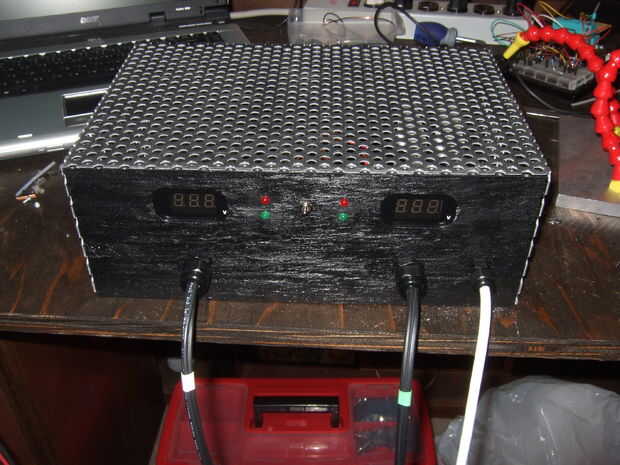

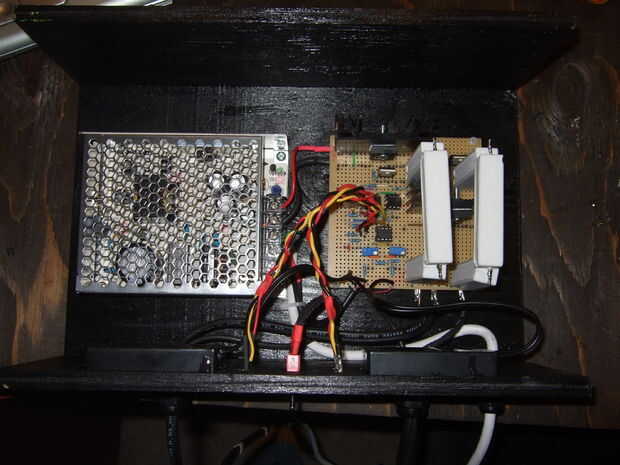

El diseño, que se encuentra en madera y aluminio perforado, se basa en un microprocesador ATtiny85. Para la programación usé un Arduino como ISP y el entorno de programación de Arduino. Se hacen las conexiones a las baterías con conectores de tipo encendedor de cigarrillos. Dos entradas analógicas de la ATtiny85 se utilizan para monitorear la tensión de dos pilas. Se utilizan dos salidas digitales para interruptor de encendido y apagado de carga de hasta dos baterías conectadas. Dos voltímetros muestra los voltajes de las baterías conectadas y dos indicadores LED muestran el estado de carga y conexión de las baterías. El dispositivo cuenta con una sola 15V/5A fuente de alimentación que, cuando se conectan dos baterías, ya sea una o la otra batería, asegurando que ni la batería cae por debajo de un voltaje determinado. Por último pero no menos importante, hay un interruptor on/off.

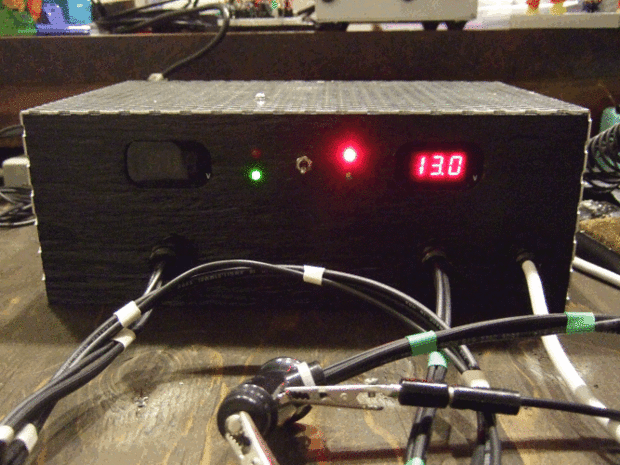

Para utilizar el dispositivo puede conecta una o dos baterías y encender... en ese orden particular. El dispositivo entonces detectará cualquier baterías conectadas, determinar su estado de carga y cargarlas cuando sea necesario. Mantener sus baterías enchufados durante el invierno y usted es un campista feliz con baterías felizes cuando a lo largo de primavera y verano.
Por favor, hágamelo saber si usted tiene preguntas, comentarios o sugerencias.
P.D. Un buen dispositivo complementario es este probador de la batería por rlarios que se basa en un ATtiny13. Gran trabajo rlarios.
Descargo de responsabilidad:
Por favor tenga en cuenta que las baterías de plomo tienen una serie de riesgos muy importantes, incluyendo pero no limitado a riesgos eléctricos, fuego riesgos y peligros químicos. Puede establecer una casa en el fuego cuando se carga una batería de plomo incorrectamente. Soldadura y chapoteando con electrónica implican otra serie de riesgos. Si usted decide recrear partes de este instructable, hacerlo bajo su propio riesgo. Yo no aceptará responsabilidad alguna por sus actividades, buenos o malos y no se hace responsable de sus acciones.
Vamos a construir.
