Un cargador de la cerca eléctrica de ingeniería inversa (9 / 11 paso)

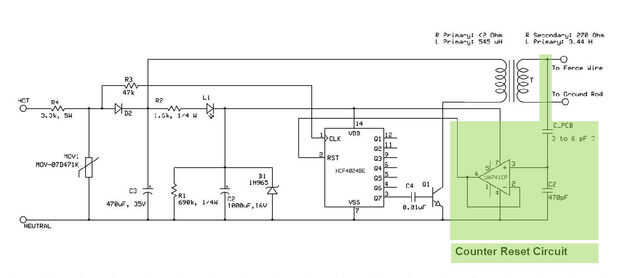

Paso 9: Circuito de Reset de contador

El amplificador operacional se utiliza como parte del circuito que produce el impulso de reset para el contador IC.  El pulso de reset hace que el contador IC volver a cero.  El contador entonces empieza a contar hacia arriba otra vez hasta la próxima descarga.

El pulso de reset se deriva realmente de la salida de alto voltaje en el lado secundario del transformador.  Condensador C2, junto con una pequeña capacitancia formada por áreas de cobre PCB en lados opuestos del tablero de un divisor del voltaje del condensador.  El pulso de reset establece el contador a cero, por lo que el ciclo puede comenzar otra vez.  El amplificador operacional está configurado como un buffer de ganancia unidad y se utiliza para amortiguar la señal desde el divisor de voltaje a la entrada reset del contador.

El área de la forma de PCB utilizado para formar la pequeña capacitancia para el divisor parecía para ser de unos 2 centímetros cuadrados.  Si el PCB es de FR4 y es alrededor de 1/16 pulgada de espesor, entonces la capacitancia será en algún lugar alrededor de 3 a 6 PF.  C2 tiene una capacitancia de 470pF, así la relación del divisor de tensión será algo del orden de 100 a 1.  La forma de onda de salida del divisor muestra un pico de alrededor de 15 voltios, por lo que la salida del transformador puede ser del orden de 1500 voltios.  Las especificaciones para el cargador de indican una tensión de salida de 2300 voltios.  Mis estimaciones de la capacitancia mi tienen errores importantes, como hacer una serie de supuestos y aproximaciones aquí.

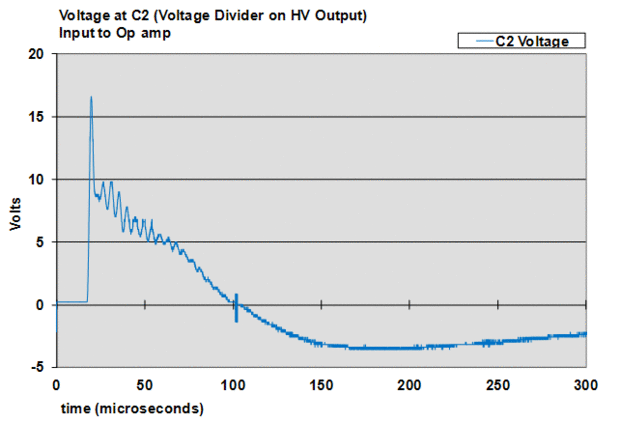

La trama de ámbito muestra el voltaje a través de en la entrada del amplificador operacional.  Esta es la forma del pulso producido por el divisor de tensión capacitivo. El pulso de salida de alta tensión a la cerca debe tener una forma muy similar a esta.
