Resistor Color Code Calculator con Arduino (6 / 13 paso)

Paso 6: Fabricación y montaje de las ruedas (bandas)

For this step you will need:
• Tubo de PVC de 2"
• 2" Retire el tapón (4)
• 1/4 broca
• Rollo de etiquetas
• Sharpies de color (negro, marrón, rojo, naranja, amarillo, verde, azul, violeta).
• Una barra de pegamento del cuchillo de utilidad.

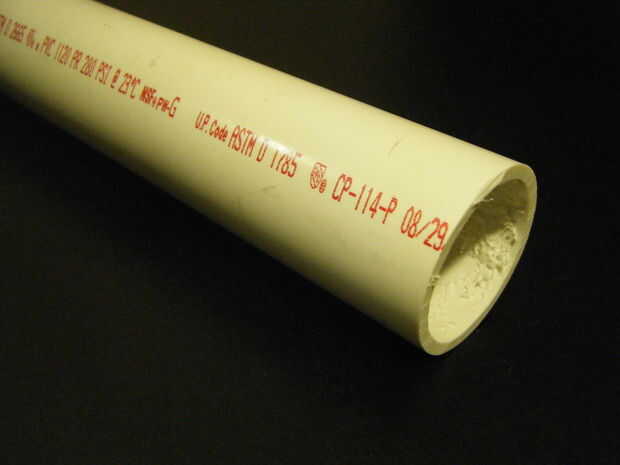

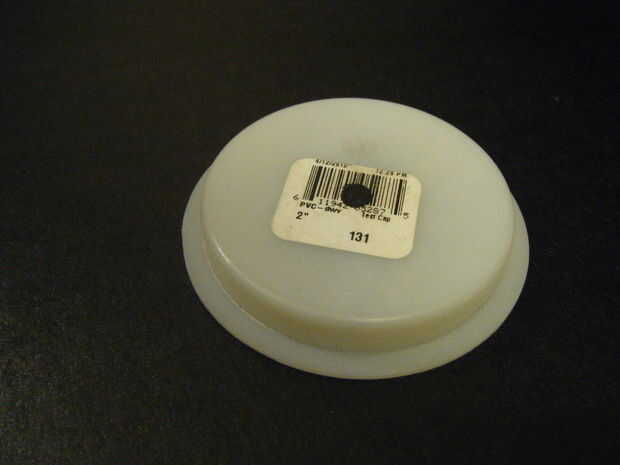

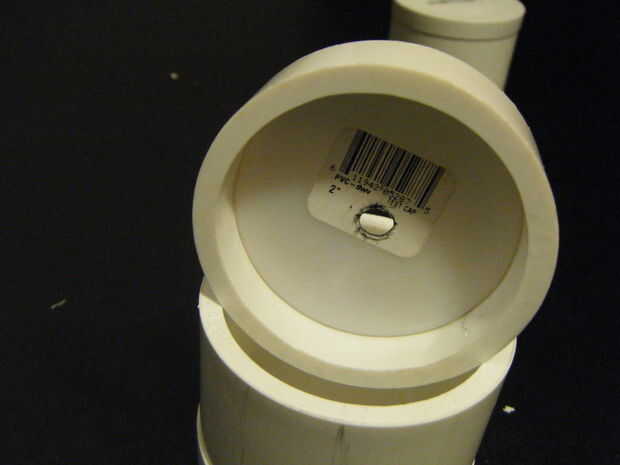

Corte (4) 3/4" espesor pieza de 2" PVC del tubo (Fig. 1,2,3). A continuación perfore un agujero de 1/4" en el centro de los golpes hacia fuera tapa. 2 lugar eliminar tapones juntos hacia atrás y perfore un orificio de 1/4" a través de las piezas. Asegúrese de que estos agujeros un centrado en el golpe hacia fuera tapa. Lo mismo para los otros dos tapones

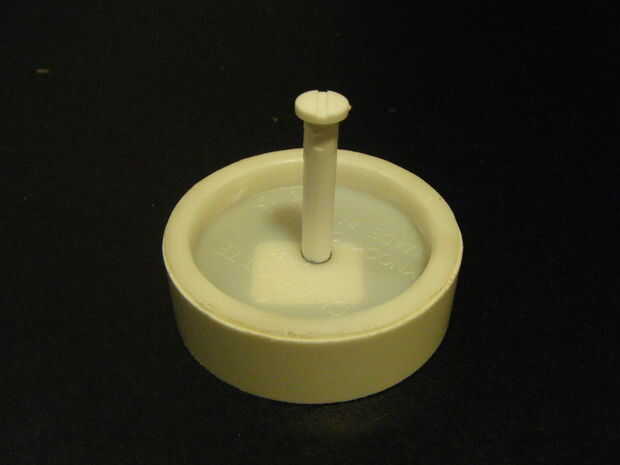

(Fig. 4,5,6). Haz post obligatoria (4) y corte 1/4" de la parte superior (ver figura 7.8), ahora Coloque el knock out plug en el 2", 3/4" PVC grueso pedazo y el puesto a través de los golpes hacia fuera del enchufe. no pegar jet, esto es solo para probar a paso (véase el cuadro 9, 10).

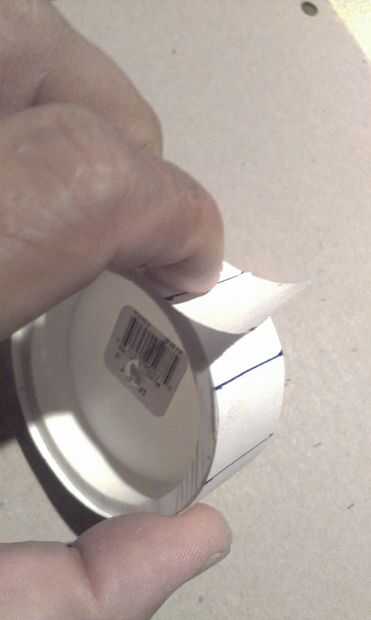

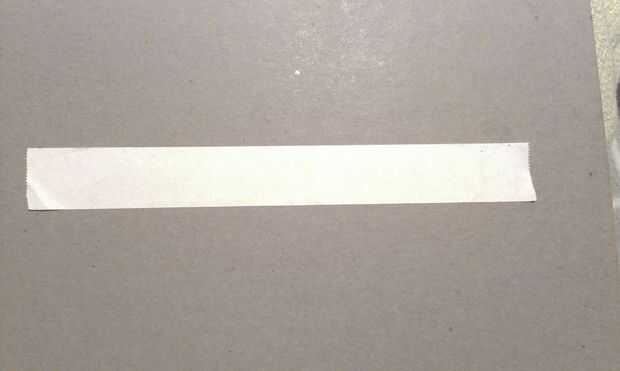

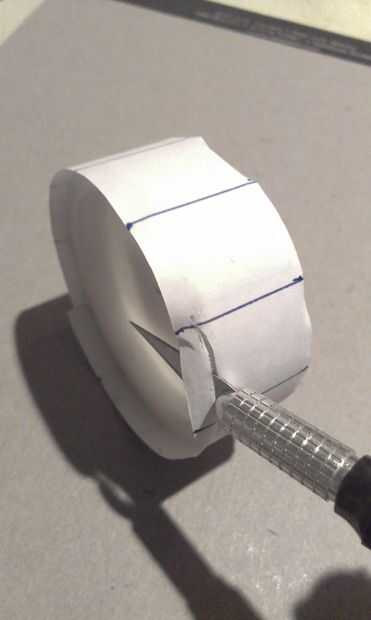

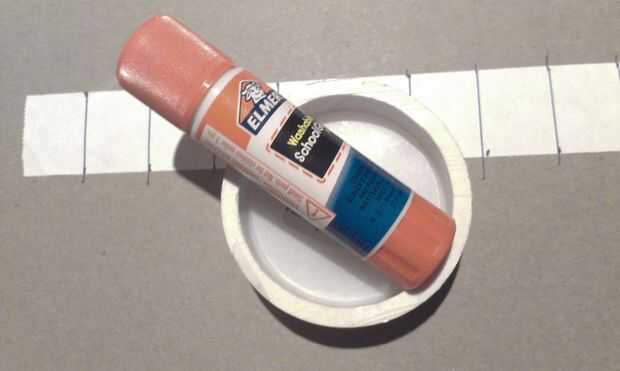

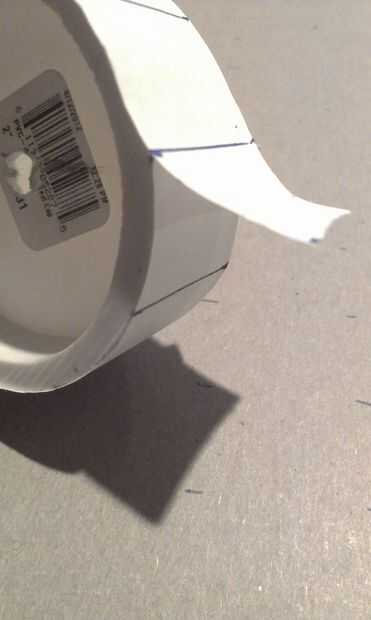

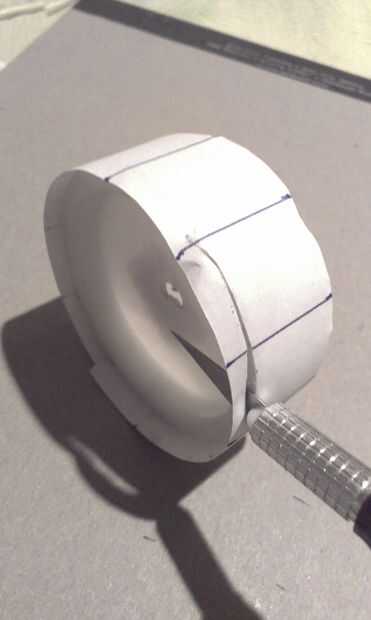

Saque largo 4 piezas, 8 1/2" de rollo de etiquetas y trace una línea a través de cada 3/4", deberás acabar con (11) secciones de 3/4 por pieza (ver Fig. 11,12,13). Ahora poner una capa ligera de pegamento stick en cada banda (voy a referir a la 2", 3/4" espesor tubería de PVC como las bandas de ahora en adelante) y abrigo de la etiqueta de 8 1/4" pieza en cada banda, terminan sobre el chapaleteo el último tramo en la primera de ellas ver foto 14,15,16). Coge el cuchillo y cortar la etiqueta lo más cerca posible al borde exterior de la banda (Fig. 17,18).

Ahora momento de color las bandas, agarrar dos bandas, coloran y número en el siguiente orden:
• NEGRO 0 (utilizar un rotulador blanco o plata a la sección negra)
• MARRÓN 1
• ROJO 2
• NARANJA 3
• AMARILLO 4
• VERDE 5
• AZUL 6
• VIOLETA 7
• GRIS 8
• BLANCO 9
La sección gris fue coloreada utilizando un lápiz del #2, ir encima de la sección con una presión muy ligera.

Color de la banda 3 (multiplicador) y número como sigue:
• NEGRO (el número no esta sección)
• BROWN 0
• 00 ROJO
• NARANJA 1K
• AMARILLO 10K
• VERDE 100K
• AZUL 1M
• VIOLETA 10M
• 0,1 ORO
• PLATA 0.01

La banda 4 es la tolerancia en porcentaje, el color y el número como sigue:
• MARRÓN 1%
• ROJO 2%
• VERDE 0,5%
• AZUL 0,25%
• VIOLETA 0.1%
• GRIS 0.05%
• ORO 5%
• 10% DE LA PLATA
• última sección color no sólo escribir la palabra "llanura" un número es 20% bajo la palabra llana.

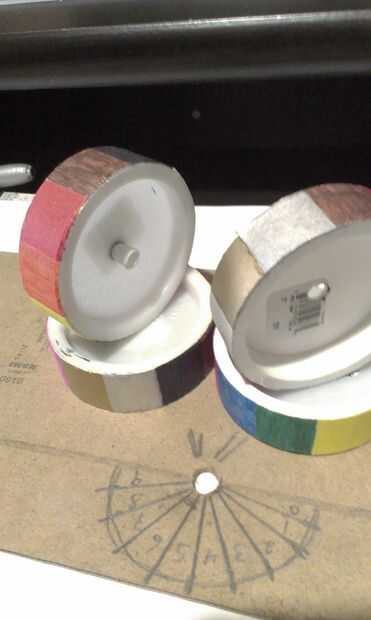

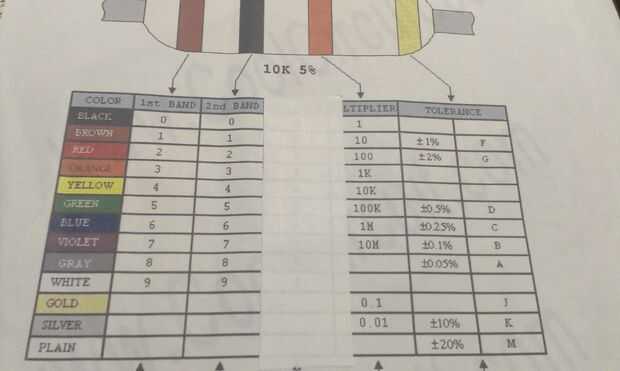

Véase el cuadro 19,20) y ver la última foto, es la tabla con los valores de color y de cada banda y deliberadamente grabado una sección para que no te confunda, no es necesario esa sección. Esta sección es para una resistencia de 5 bandas.
