Resistor Color Code Calculator con Arduino (5 / 13 paso)

Paso 5: Montaje y fabricación de los motores de base.

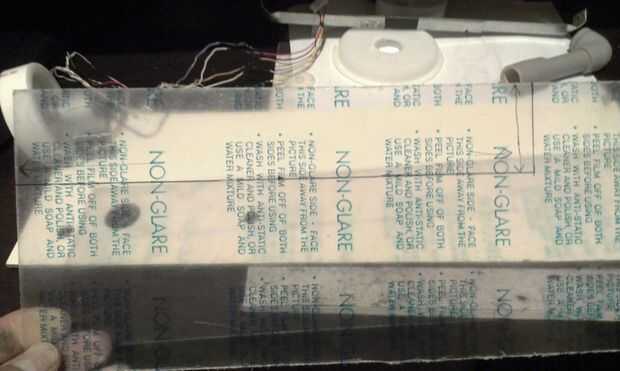

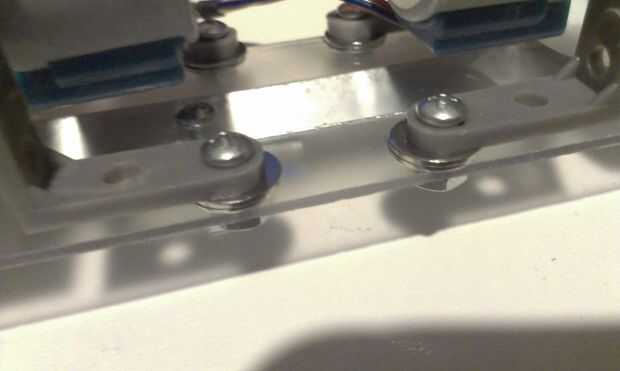

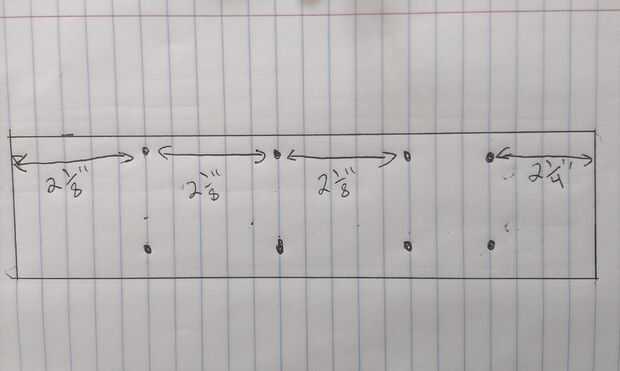

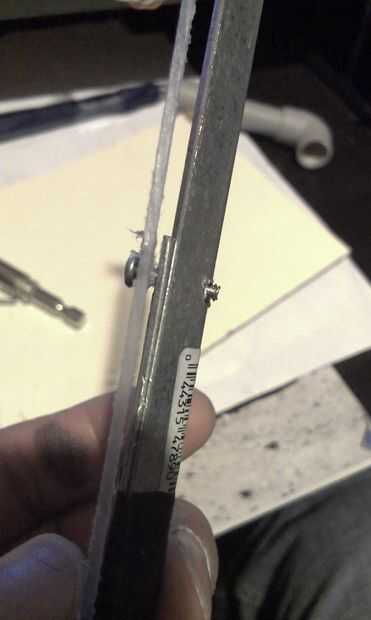

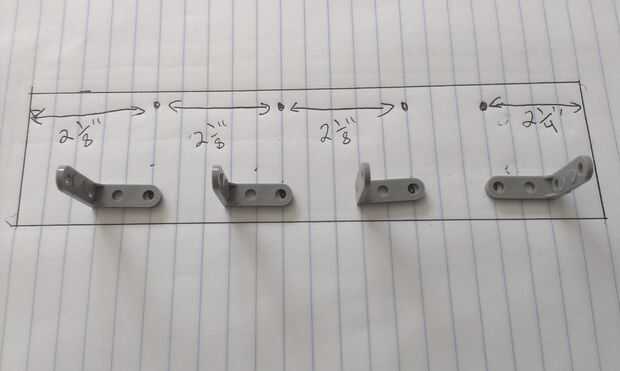

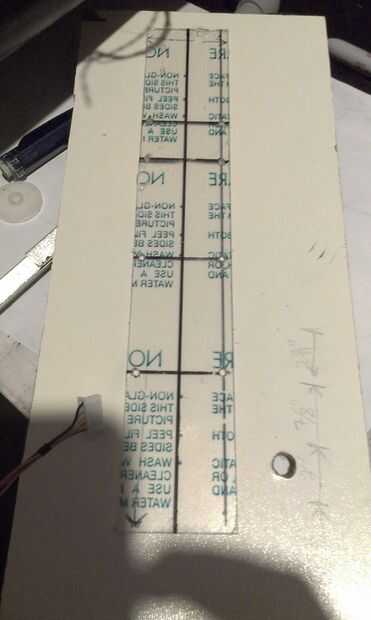

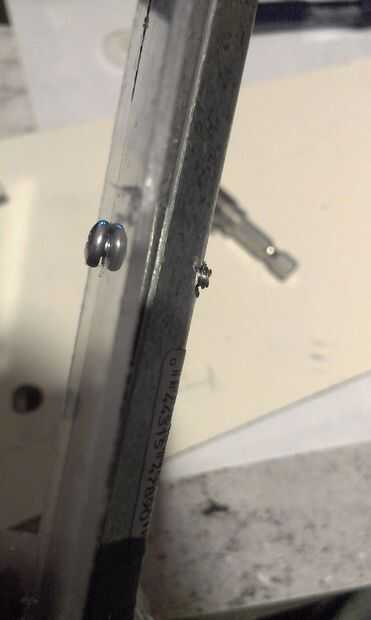

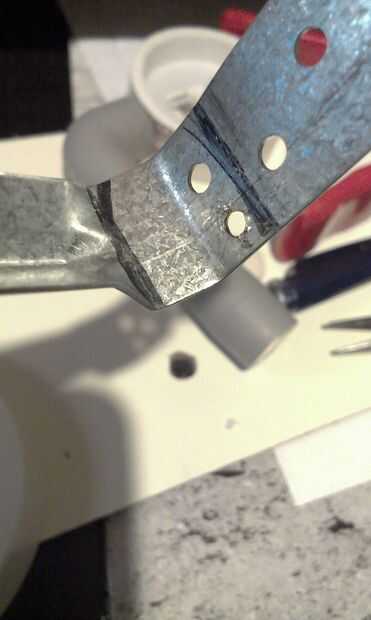

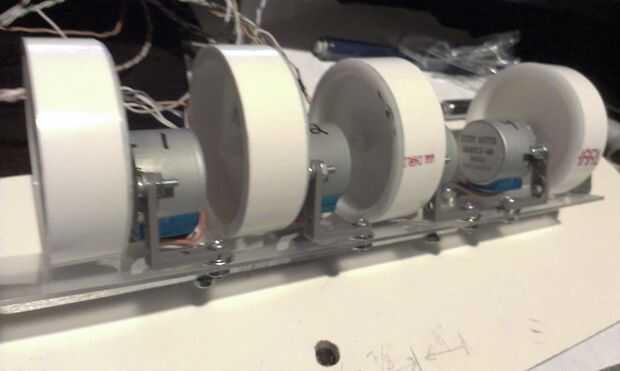

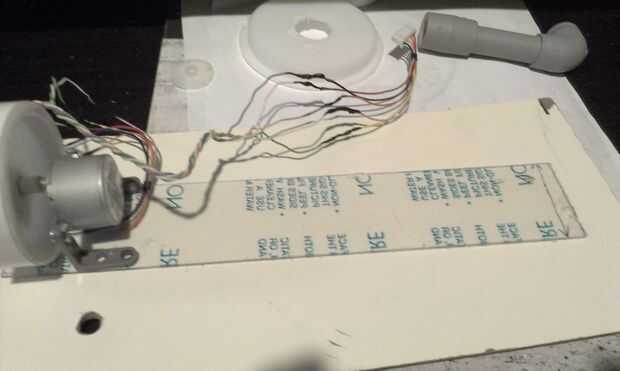

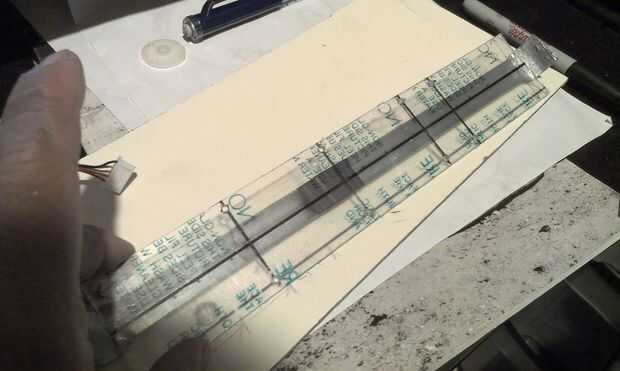

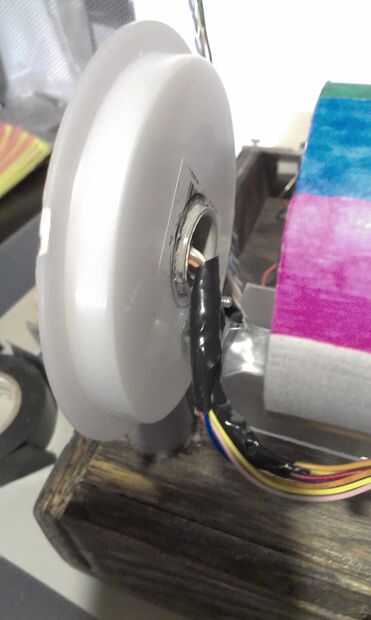

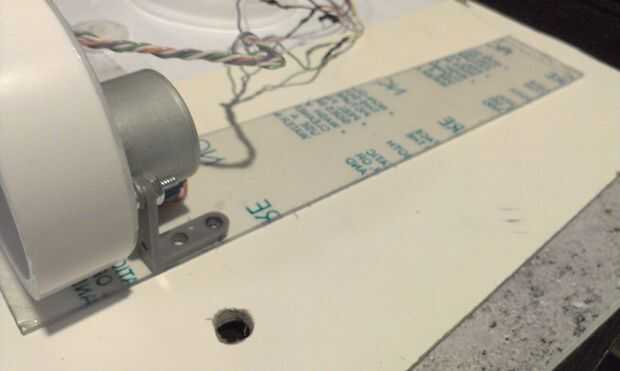

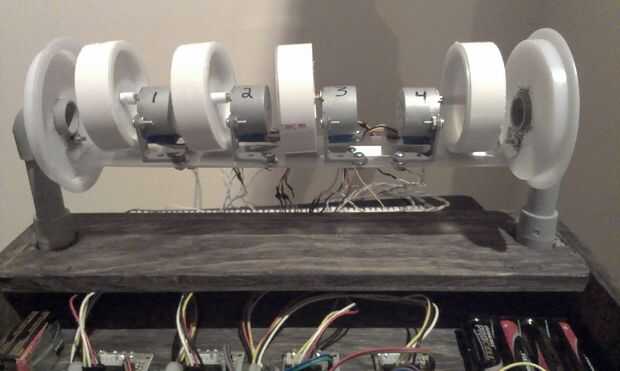

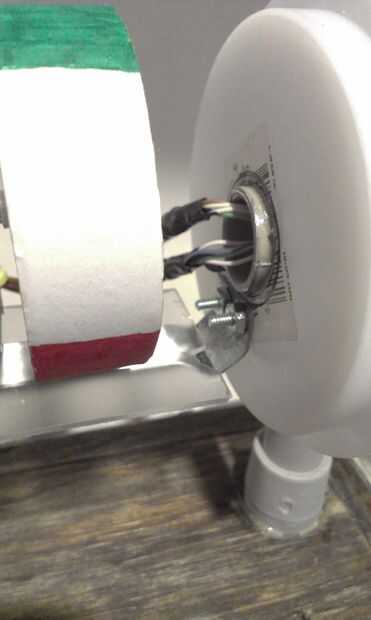

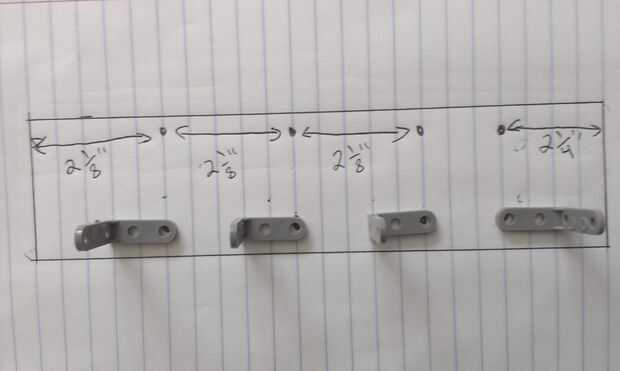

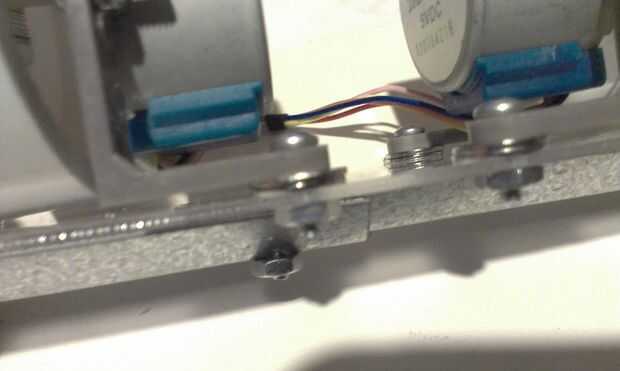

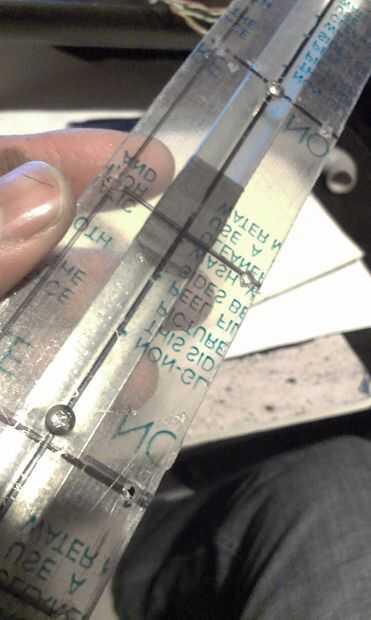

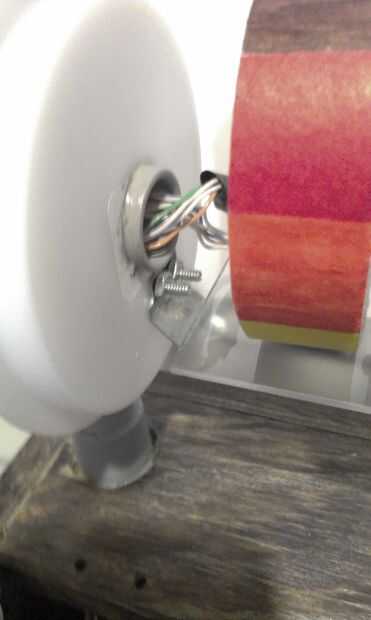

Ahora vamos a cortar una 9 1/2" pieza de plexiglás esta es la base del motor paso a paso y (8) 3/16 taladros (ver foto 2,3,4) para las mediciones. Empezar por pernos de los soportes del servo de sparkfun a los motores paso a paso con la 1/2", 4-40 tornillos y tuercas. Ahora coloque el motor sobre el plexiglás alinear la bancada trasera con los agujeros previamente perforados. Ahora marque el resto de los orificios de montaje del motor y perforar con un 3/16" bit (ver foto 5,6,7,8). tornillo y use 2 arandelas planas #6 en cada agujero del motor se monta (véase el cuadro 9,10,11). Ahora el lugar y centro de la pieza de plexiglás sobre el soporte del motor y (2) 3/16 perforaciones a través del plexiglás en el soporte, uno a cada lado de 2" de cada extremo (ver figura 12,13,14,15) y perno utilizando 1/2", 4-40 tornillos y tuercas. por último conseguir la abrazadera soporte motor y el perno para el bloqueador de 3" con 1/2", 4-40 tornillos y tuercas. 2 por cada lado, lo más cerca posible a la abertura en el centro (ver cuadros 16, 17). Ahora coloque los postes en el recinto (ver últimas fotos).
