Resistor Color Code Calculator con Arduino (7 / 13 paso)

Paso 7: Cableado de los motores de pasos pequeños

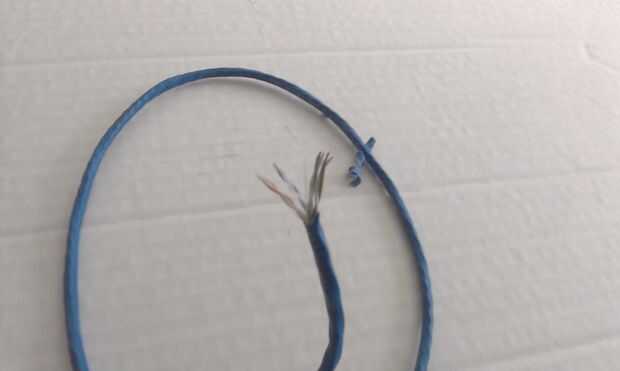

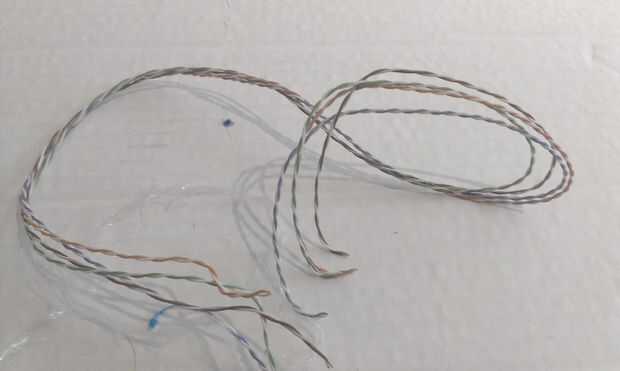

Time for the fun part. Vas a extender los cables de los motores por lo que pueden llegar a las tarjetas de conductor del motor hacia abajo en el recinto. Agarra la Cat5e y cortar secciones largos de 12"(4) y pelar la chaqueta apagado, exponiendo el conductor dentro. Ahora coge 5 de esos conductores e identifique cada cable en ambos extremos como sigue:
• AZUL (1 alambre)
• ROSA (2 hilos)
• AMARILLO (3 hilos)
• NARANJA (4 hilos)
• ROJO (5 hilos)

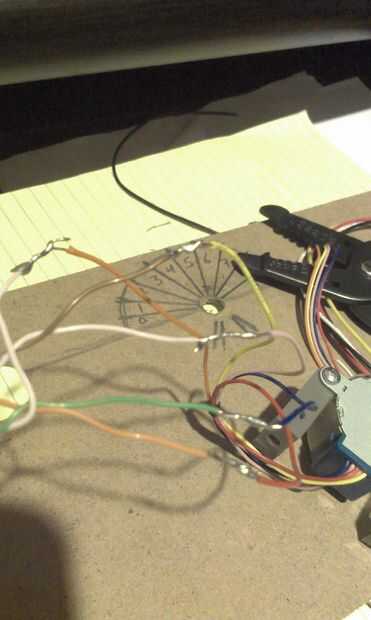

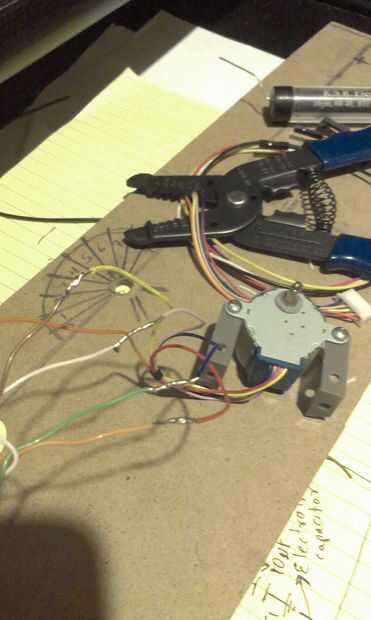

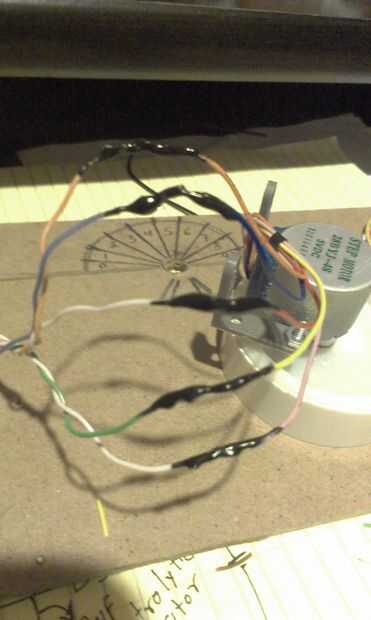

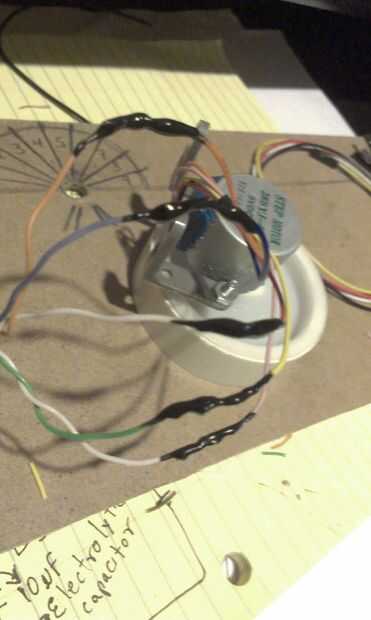

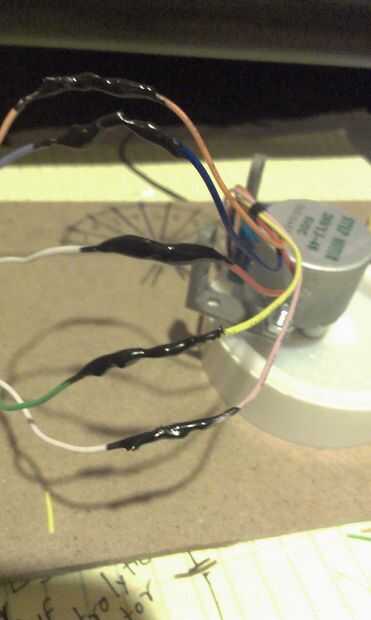

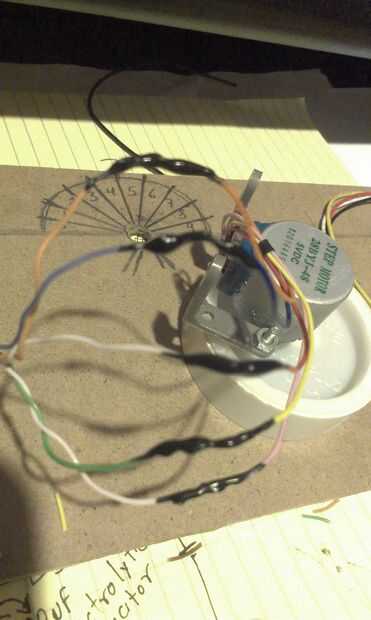

Ahora, corte el conector de cada motor en aproximadamente 3 1/2" del conector. Tome un extremo de la etiqueta Cat5e y soldar cada cable a los cables del motor a su color correspondiente. Cubra los empalmes con cinta aislante tubo o líquido de encogimiento. Hacer lo mismo con el resto de los motores paso a paso.

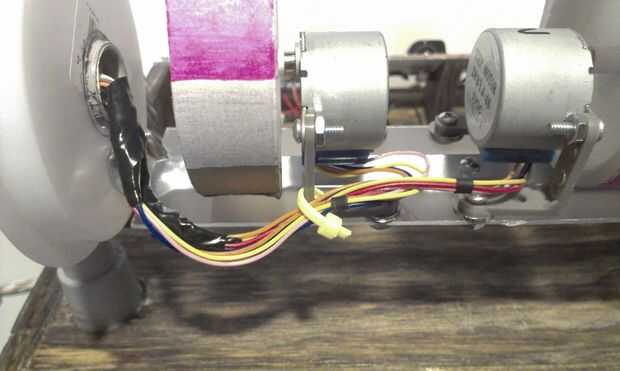

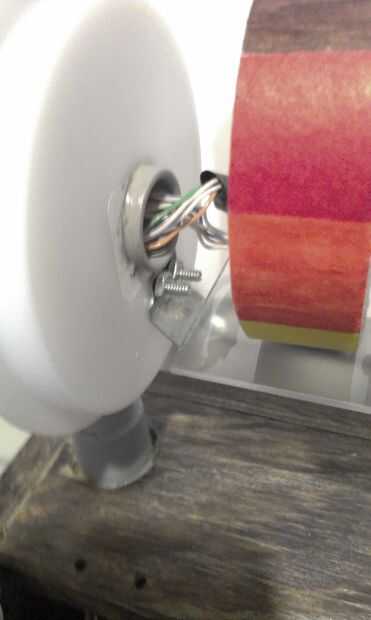

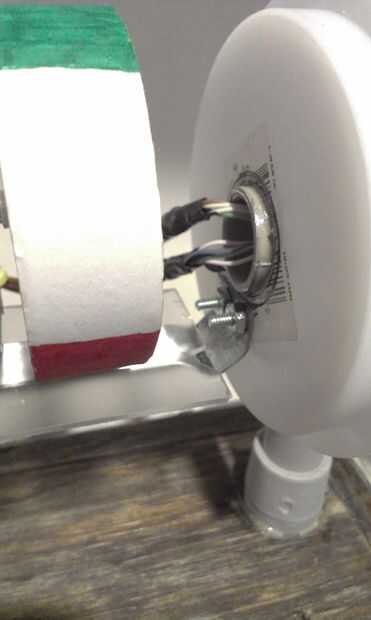

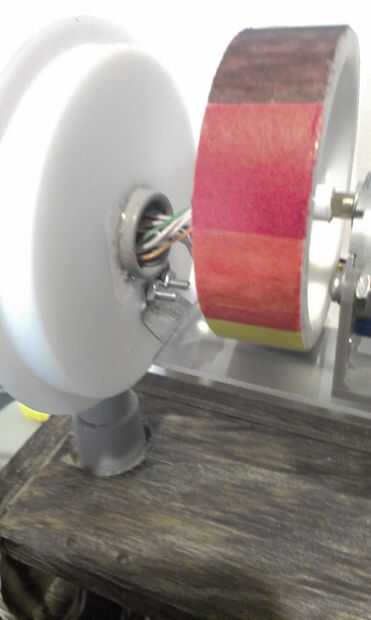

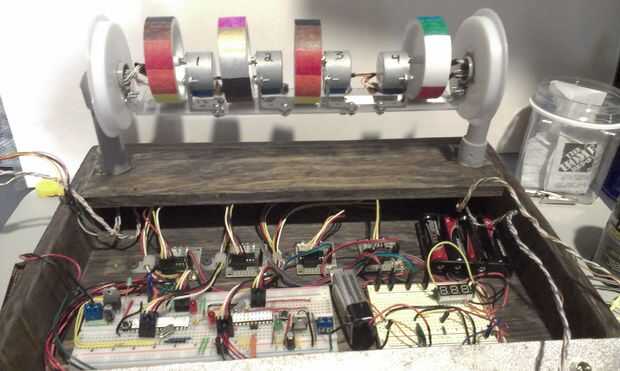

Una vez que los cables del motor habían sido soldados y cubiertos, únalos con cinta adhesiva cada los cables del motor y etiquetarlos motor 1, motor 2, 3 motor y motor 4. Corra el otro extremo de los cables dentro de la caja por el post de lado uno por uno. Asegúrese de etiquetar cada paquete, 2 juego de cables por poste de lado. Ahora guardar los conectores de motor paso a paso, necesitarás a enchúfelos en los verracos de conductor más adelante. Una vez terminado con los cables, instalar la banda en cada motor, sólo Deslice las bandas del motor.
Ver fotos de referencia.
